Усилитель-формирователь импульсов

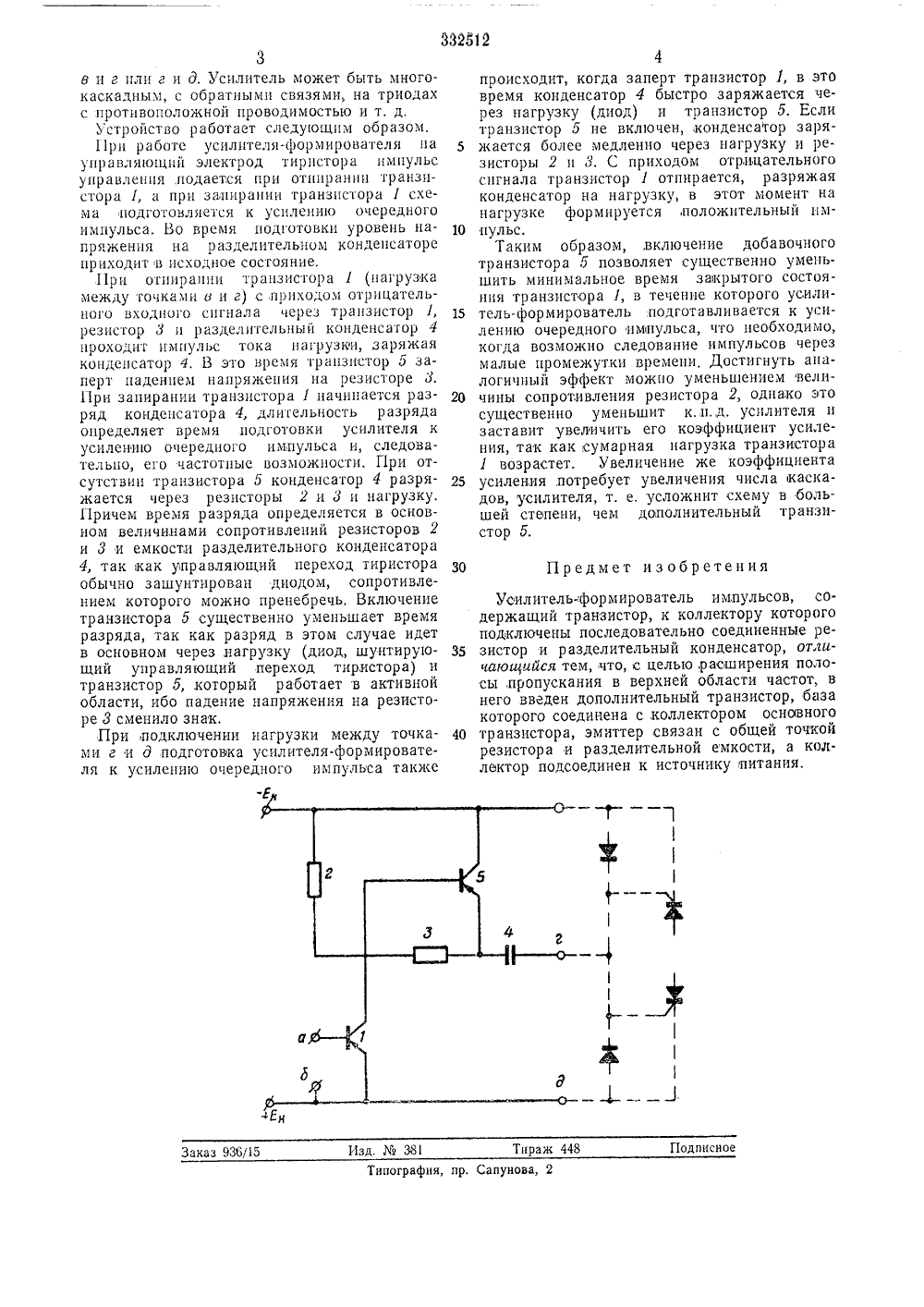

Секта Советских Социалистических Республикависимое от авт детельстваКл. Н 011 т 47/00 Заявлено 08.Х.1970 ( 1481638/18-2с присоединением заявкииоритет Комитет по делам изобретений и открытиОпубликовано 14,1,1972. Бюллетень1 ОДата опубликования описания 17.ГЧ.1972 УДК 621.318.57(088 при Совете МинистСССР Авторыизобретения. И. Зайцев, В Мишин, П. Т, Демчко А. Хайдуро аявптел аучно-исследовательскии институт автоматики и электромеханики при Томском политехническом институтеУСИЛИТЕЛЬ-ФОРМИРОВАТЕЛЬ ИМПУЛЪСО Изобретение относится к усилителям-формирователям импульсов, применяемым в основном для управления тиристорами,Известен усилитель-формирователь импульсов для управления тиристорамц, содержащий однц (или несколько) каскад усиления на транзисторах, к выходу которого через разделительный конденсатор и резистор присоединен управляющий электрод тиристора, а катод тиристора соединен с одним из зажимов источника питания.Недостаток известного уснлителя-формирователя импульсов заключается в относительно большом промежутке времени между двумя соседними импульсами, что снижает рабочий интервал частот усилителя.Это объясняется тем, что прежде, чем усилитель становится готовым к формированию очередного импульса, требуется некоторое время для восстановления исходного уровня напряжения на разделительном конденсаторе, Существенное уменьшение времени подготовки усилителя путем изменения параметров каскада приводит к необходимости увеличения коэффициента усиления усилителя, т. е. увеличения числа каскадов усиления и усложнения таким образом усилителя и, кроите тогок резкому снижению к.п.д, усилителя.11 редложенный усилитель-формирователь импульсов отличается от известного тем, что в него введен дополннтельпыи транзистор,база которого соединена с коллектором основного транзистора, эмиттер связан с общейточкой резистора и разделительной емкости,5 а коллектор подключен к источнику питания,Это позволяег расширить полосу пропускания усилителя-формирователя импульсов вобласти высоких частот,На чертеже представлен предложенный10 усилитель,Транзистор 1 усилителя включенный, посхеме с общим эмиттером, имеет нагрузочныйрезистор 2 в цепи коллектора. С коллекторомтранзистора 1 через резистор 3 и разделитель 15 ный конденсатор 4 соединен один из зажимовнагрузки усилителя (управляющий электродтиристора), другим зажимом нагрузки (катодтирпстора) является один цз зажимов источника питания. Дополнительный транзистор 520 включен так, что его база соединена с коллектором транзистора 1, эмиттер - с общимзажимом обкладки разделительного конденсатора 4 и резистора 3, включенным междуколлектором транзистора 1 и обкладкой раз 25 делительного конденсатора 4. Коллектортранзистора 5 соединен с зажимом источникапитания, к которому через резистор 2 присоединен иколлектор транзистора 1. Входом усилителя являются зажимы а и б, выходом, кЗО которому подключается нагрузка, - зажимы33 М 12 1Подписное аж 448 Заказ 936115 ипография, пр. Сапунова, 2 3в и г пли г и д. Усилитель может быть много- каскадным, с обратными связямина триодах с противоположной проводимостью и т. д,Устройство работает следующим образом, 11 ри работе усилителя-формирователя на управляющий электрод тирпстора импульс управления подается при отпирании транзистора 1, а при запирании транзистора 1 схема подготовляется к усилению очередного импульса. Бо время подготовки уровень напряжения на разделительном конденсаторе приходит в исходное состояние.При отпирании транзистора 1 (нагрузка между точками в и г) с приходом отрицательного входного сигнала через транзистор 1, резисгор д и разделительный конденсатор 4 проходит импульс тока нагрузками, заряжая конденсатор 4. В это время транзистор 5 заперт падением напряжения на резисторе д. При запирании транзистора 1 начинается разряд конденсатора 4, длительность разряда определяет время подготовки усилителя к усилению очередного импульса и, следовательно, его частотные возможности. При отсутствии транзистора 5 конденсатор 4 разряжается через резисторы 2 и д и нагрузку, Причем время разряда определяется в основном величинами сопротивлений резисторов 2 и 3 и емкости разделительного конденсатора 4, так как управляющий переход тиристора обычно зашунтирован диодом, сопротивлением которого можно пренебречь. Включение транзистора 5 существенно уменьшает время разряда, так как разряд в этом случае идет в основном через, нагрузку (диод, шунтирующий управляющий переход тирястора) и транзистор 5, который работает в активной области, ибо падение напряжения на резисторе 3 сменило знак.При подключении нагрузки между точками г и д подготовка усилителя-формирователя к усилению очередного импульса также происходит, когда заперт транзистор 1, в это время конденсатор 4 быстро заряжается через нагрузку (диод) и транзистор б. Если транзистор 5 не включен, конденсаТор заря жается более медленно через нагрузку и резисторы 2 и 3. С приходом отрицательного сигнала транзистор 1 отпирается, разряжая конденсатор на нагрузку, в этот момент на нагрузке формируется положительный им пульс.Таким образомвключение добавочноготранзистора б позволяет существенно уменьшить минимальное время закрытого состояния транзистора 1, в течение которого усили тель-формирователь подготавливается к усилению очередного импульса, что необходимо, когда возможно следование импульсов через малые промежутки времени, Достигнуть аналогичный эффект можно уменьшением вели чины сопротивления резистора 2, однако этосущественно уменьшит к.,п.,д. усилителя и заставит увеличить его коэффициент усиления, так как сумарная нагрузка транзистора 1 возрастет. Увеличение же коэффициента 25 усиления потребует увеличения числа каскадов, усилителя, т. е. усложнит схему в большей степени, чем дополнительный транзистор б. 30 Предмет изобретения Усилитель-формирователь импульсов, содержащий транзистор, к коллектору которого подключены последовательно соединенные ре зистор и разделительный конденсатор, отличаюи 1 ийся тем, что, с целью, расширения полосы,пропускания в верхней области частот, в него введен дополнительный транзистор, база которого соединена с,коллектором основного 40 транзистора, эмиттер связан с общей точкойрезистора и разделительной емкости, а коллектор подсоединен к источнику питания.
