Устройство для измерения отклонения параметра в процентах от номинального значения

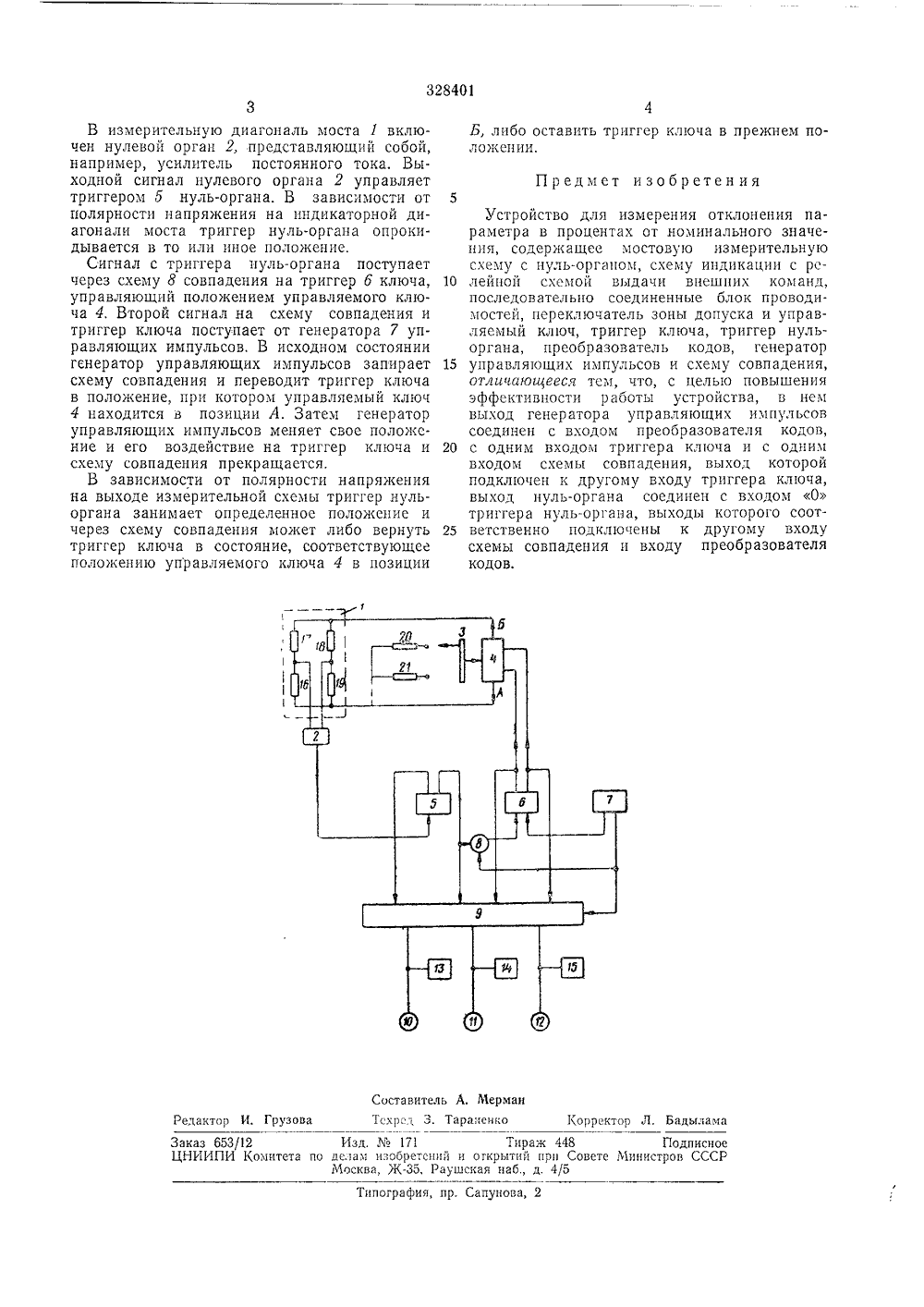

3284 О 1 Союз Саоотскин Социалстичеоник РеспубликМ. Кл. 6 01 г 27/08 аявлено 24.1,1969 присоединением за иПриоритетОпубликовано 02.11.1972. Бюллетень М Комитет оо далевизобретений и отнрмтиори Соеете МииистрооСССР УДК 621.317,3.002.5Дата опубликования писания 27.111.197 Авторызобретени Н. П. Глушков и В. Н, Малиновский Заявитель СТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ОТКЛОНЕНИЯ ПАРАМЕТРА В ПРОЦЕНТАХ ОТ НОМИНАЛЬНОГО ЗНАЧЕНИЯивление 1 б включеустановочным сопроомпыальному значеИзвестны устройства для измерения отклонения параметра объекта в процентах от номинального значения, в которых используются мостовая схема, усилительные нуль-органы с реле и индикаторами типа стрелочных гальванометров.Целью изобретения является повышение эффективности работы устройства.Это достигается тем, что выход генератора управляющих импульсов устройства соединен с входом преобразователя кодов, с одним входом триггера ключа и с одним входом схемы совпадения, выход которой подключен к дру. гому входу триггера ключа. При этом выход нуль-органа соединен с входом О триггера нуль-органа, выходы которого соответственно подключены к другому входу схемы совпадения и входу преобразователя кодов.На чертеже показана блок-схема предлагаемого устройства.Устройство для измерения отклонения параметра в процентах от номинального значения содержит измерительную схему в виде четырехплечего моста 1, нулевой орган 2, переключатель 8 зоны допуска, управляемый ключ 4, триггер 5 нуль-органа, триггер б ключа, генератор 7 управляющих импульсов, схему 8 совпадения, преобразователь 9 кода, сигнальные лампочки 10, 11 и 12 и реле 13, 14 и 15. В преобразователе 9 кода происходит выработка сигнала величины контролируемого параметра, Импульсы поступают в преобразователь кода от выходных шпн триггера 5 5 нуль-органа и триггера б ключа и используются для запуска блоков индикации и исполнительных релс. Величина зоны допуска устанавливается соответствующим положением управляемого ключа 4.10 Устройство для измерения отклонения параметра в процентах от номинального значения работает в следующем порядке.Перед началом измерения переключателем8 зоны допуска устанавливается заданная зо на, т. е. включается коммутируемая проводимость.Контролируемос сопротно в одну ветвь моста стивлением 17, равным н20 нию сопротивления 1 б.Другая ветвь моста образована равнымипроводимостями 18 и 19.Проводимости 20 и 21 выбираются переключателем 8 зоны допуска и коммутируются 25 управляемым ключом 4, причем в зависимости от положения управляемого ключа 4 проводимости 20 п 21 включаются параллельно проводимостям 18 и 19, Величина проводимостей 20 и 21 определяет заданную зону до. ЗО пуска контролируемого сопротивления.328401 Предмет изобретения Составитель А, Мерм Тскрсд 3. Тарапенко Корректор Л Бадыаам рузова едакт Заказ 653/12 Изд, Ле 171 Тираж 448 Подписное ЦНИИПИ Козгитета по дспагп изобретсшш и открытий при Совете Министров СССР Москва, )К, Раушская наб., д. 4/5 ография, пр, Сапунова, 2 В измерительную диагональ моста 1 включен нулевой орган 2, представляющий собой, например, усилитель постоянного тока. Выходной сигнал нулевого органа 2 управляет триггером б нуль-органа. В зависимости от полярности напряжения на индикаторной диагонали моста триггер нуль-органа опрокидывается в то или иное положение.Сигнал с триггера нуль-органа поступает через схему 8 совпадения на триггер б ключа, управляющий положением управляемого ключа 4. Второй сигнал на схему совпадения и триггер ключа поступает от генератора 7 управляющих импульсов, В исходном состоянии генератор управляющих импульсов запирает схему совпадения и переводит триггер ключа в положение, при котором управляемый ключ 4 находится в позиции А. Затем генератор управляющих импульсов меняет свое положение и его воздействие на триггер ключа и схему совпадения прекращается.В зависимости от полярности напряжения на выходе измерительной схемы триггер нуль- органа занимает определенное положение и через схему совпадения может либо вернуть триггер ключа в состояние, соответствующее положению управляемого ключа 4 в позиции Б, либо оставить триггер ключа в прежнем положении. Устройство для измерения отклонения параметра в процентах от номинального значения, содержащее мостовую измерительнуюсхему с нуль-органом, схему индикации с рс 10 лейной схемой выдачи внешних команд,последовательно соединенные блок проводимостей, переключатель зоны допуска и управляемый ключ, триггер ключа, триггер нульоргана, преобразователь кодов, генератор15 управляющих импульсов и схему совпадения,отличающееся тем, что, с целью повышенияэффективности р аботы устройства, в немвыход генератора управляющих импульсовсоединен с входом преобразователя кодов,20 с одним входом триггера ключа и с однимвходом схемы совпадения, выход которойподключен к другому входу триггера ключа,выход нуль-органа соединен с входом Отриггера нуль-органа, выходы которого соот 25 ветственно подключены к другому входусхемы совпадения и входу преобразователякодов,
