Генератор импульсов

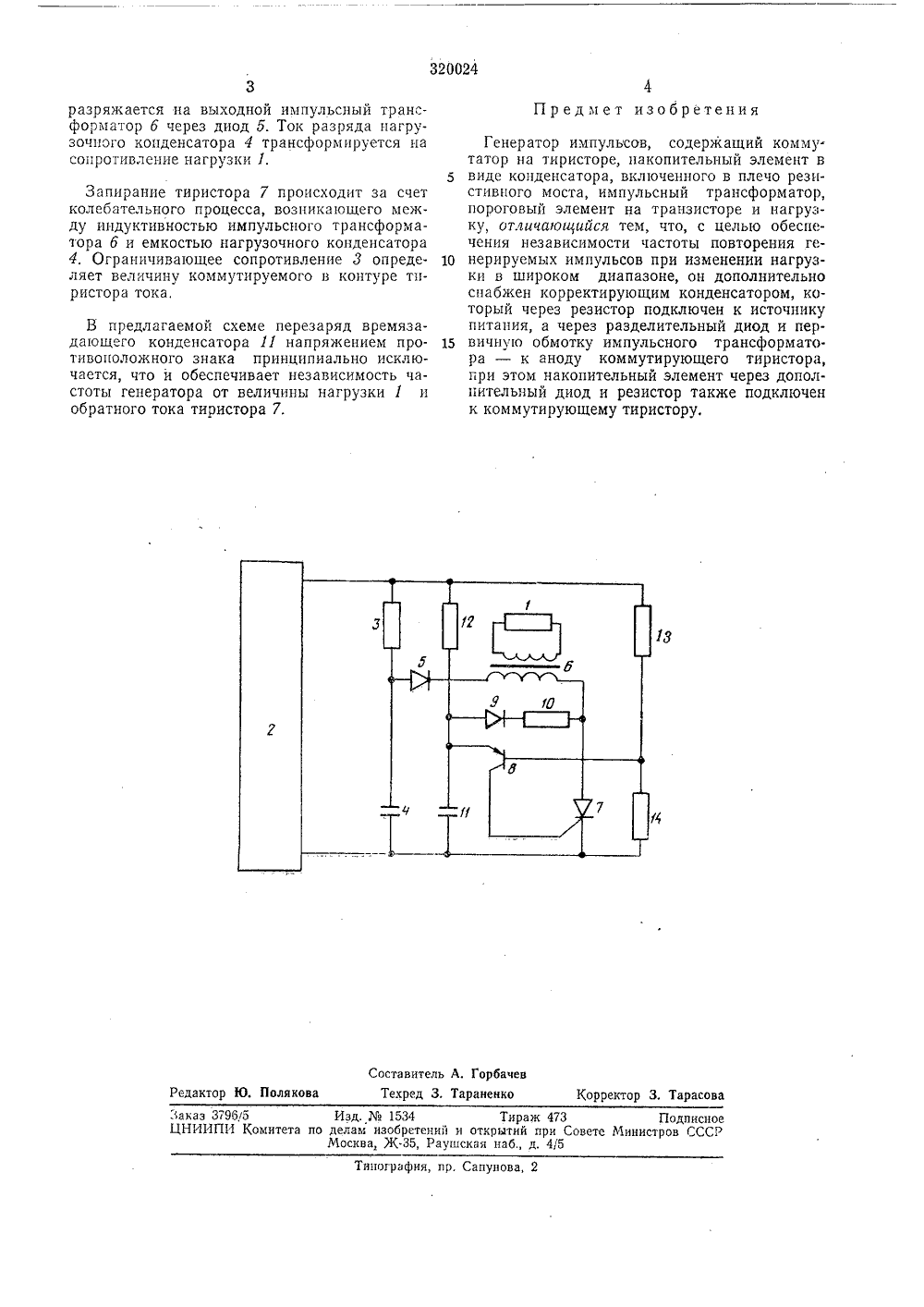

Союа Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 29.Х 11.1969 ( 1391173/26-9) МПК Н 031 с 3/16 трисоединением заявкиПриорите Комитет по делам аооретений и открытий при Совете Министров СССРУДК 621.373,444(088,8) Опубликовано 02.Х 1.1971. Бюллетень3Дата опубликования описания 7,1.1972 Авторыизобретения нов и В. В. Топельберг Г. М, Кржижановсколз. Г. В. Андржеюк, Б. М, АЭнергетический институт Заявител ЬСЕСОЮЗНН т; ЕНЕРАТОР ИМПУЛЪСОВ Изобретение относится к импульсным генераторам на тиристорах.Известны генераторы импульсов, содержащие коммутатор на тиристоре, накопительный элемент в виде конденсатора, включенного в плечо резистивного моста, импульсный трансформатор, пороговый элемент на транзисторе и нагрузку.В известных устро ри изменении нагрузки меняется ча вторения генерируемых импульсов.Цель изобретения - обеспечить независимость частоты повторения генерируемых импульсов при изменении нагрузки в широком диапазоне.Поставленная цель достигается тем, что генератор дополнительно снабжен корректирующим конденсатором, который через резистор подключен к источнику питания, а через разделительный диод и первичную обмотку импульсного трансформатора - к аноду коммутирующего тиристора, при этом накопительный элемент через дополнительный диод и резистор также подключен к коммутирующему тиристору. параллельно источнику 2 питания подключена цепочка из последовательно включенных ограничивающего сопротивления д и нагрузочного конденсатора 4, к точке соединения которых подключено через диод 5 начало первичной обмотки импульсного трансформатора 6, Конец первичной обмотки трансформатора подключен к аноду тиристора 7, а эмиттер транзистора 8 подключен к аноду тиристора 7 10 через диод 9 и разрядное сопротивлениеСхема содержит также времязадающий к денсатор 11, зарядное сопротивление 12 и литель напряжения, состоящий из сопрот лений 18, И. иствах п стота по 10.ондеивСхема работает следующим образом.При подключении источника 2 питания начинается заряд времязадающего конденсатора 11 через сопротивление 12. Напряжение на 20 конденсаторе 11 увеличивается до момента,пока оно не станет равным напряжению на сопротивлении 14. С этого момента в диагонали моста появляется ток, вызывающий открывание транзистора 8. Вслед за транзисто ром отпирается тиристор 7. Времязадающийконденсатор 11 разряжается по цепи - диод 9, разрядное сопротивление 10 и тиристор 7, Нагрузочный конденсатор 4, предварительно заряженный до напряжения источника 2 пи тания через ограничивающее сопротивлением,На чертеже показана схема предлагаемого генератора,В схеме для обеспечения стабильности частоты генератора при изменении нагрузки 1320024 П р ед м ет изобретения Составитель А. Горбачев актор Ю. Полякова Техред 3, Тараненко Корректор 3, Тара:аказ 3796/5 Изд,1534 Тираж 473ЦНИИПИ Комитета по делам изобретений и открытий при СоветеМосква, Ж, Раушская наб д. 4/5 Подписно нистров СССРТипография, лр. Сапунова,разряжается на выходной импульсный трансформатор б через диод б. Ток разряда нагрузочого конденсатора 4 трансформируется насопротивление нагрузки 1. Запирание тиристора 7 происходит за счет колебательного процесса, возникающего между ипдуктивностью импульсного трансформатора 6 и емкостью нагрузочного конденсатора 4. Ограничивающее сопротивление 3 определяет величину коммутируемого в контуре тпристора тока,В предлагаемой схеме перезаряд времязадающего конденсатора 11 напряжением противоположного знака принципиально исключается, что и обеспечивает независимость частоты генератора от величины нагрузки 1 и обратного тока тиристора 7. Генератор импульсов, содержащий комму.татор на тиристоре, накопительный элемент в виде конденсатора, включенного в плечо резистивного моста, импульсный трансформатор, пороговый элемент на транзисторе и нагрузку, отличающийся тем, что, с целью обеспечения независимости частоты повторения ге нерируемых импульсов при изменении нагрузки в широком диапазоне, он дополнительно снабжен корректирующим конденсатором, который через резистор подключен к источнику питания, а через разделительный диод и пер вичную обмотку импульсного трансформатора - к аноду коммутирующего тиристора, при этом накопительный элемент через дополнительный диод и резистор также подключен к коммутирующему тиристору.
