Текст

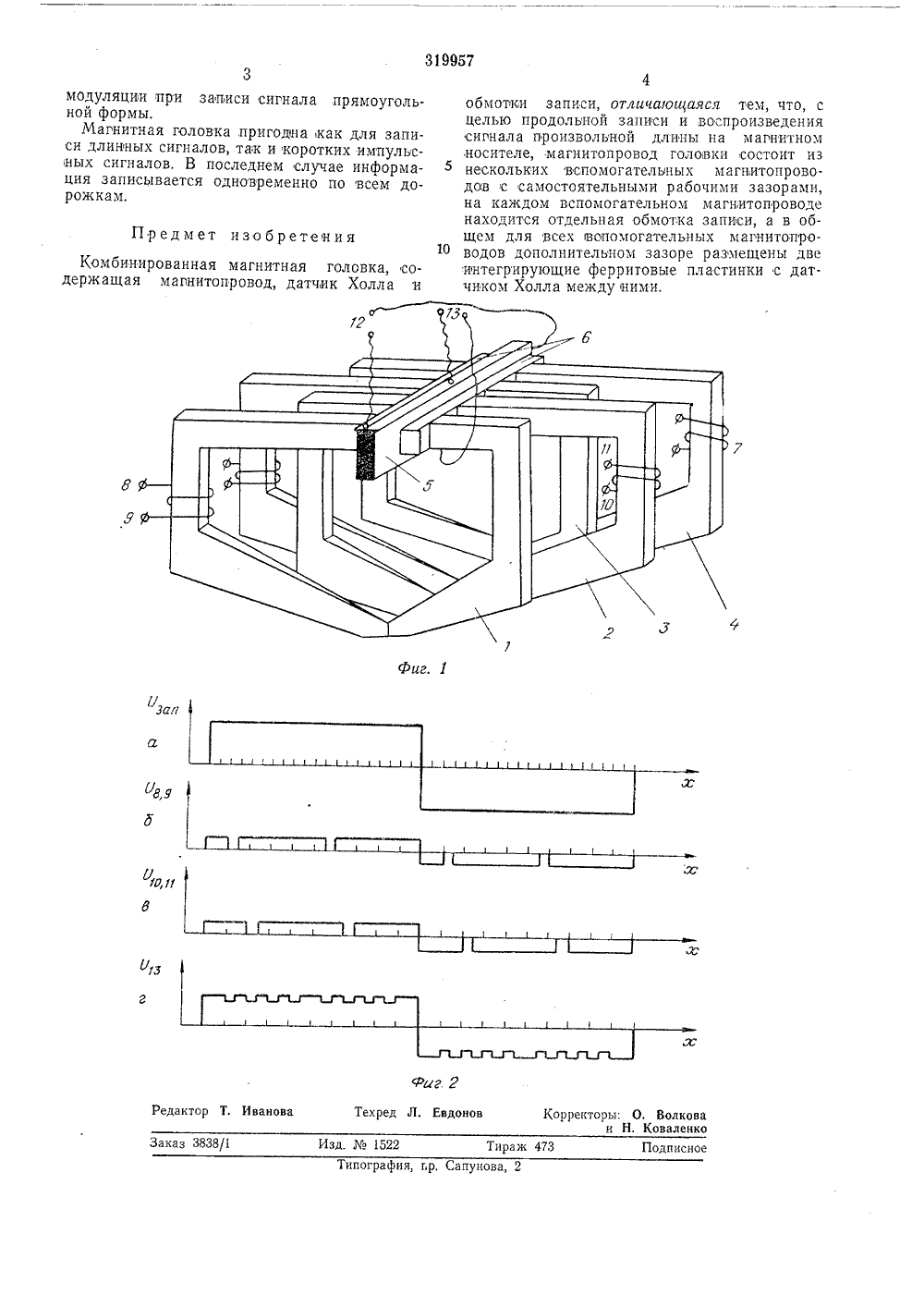

319957 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Соеетскнз Социалистических РссптолииЕТЕЛЬСТВУ ВТОРСКОМУ С Зависимое от авт.Заявлено 17.1 Ч.197 идетельст МПК 6 11 Ь 5/38 2300/26-9 вки Ъ с присоединением з Комитет по деламзооретений и открытийпои Соеете ЮЛнннстдое При ллетень33 К 534.852,2 (088,8) Опубликовано 02.Х 1.1971,ссР писания 20,1,1972 ата опубликован Авторыизобретения Л. К. Сафронов ьман Заявитель КОМБИНИРОВАННАЯ ГНИТНАЯ ГО Изобретение относится к магнитной записи, а именно к комбинированным магнитным головкам, и может быть использовано при записи и воспроизведении сигналов с большой длиной волны на магнитный носитель, что имеет место, например, при конструировании магнитных шкал позиционных датчиков линейных и угловых перемещений,Известные потокочувствительные комбинированные магнитные головки, пригодные для записи и воспроизведения магнитных отпечатков произвольной длины, требуют введения двух рабочих зазоров, расположенных под углом один к другому.Однако точная запись и воспроизведение границ магнитных отпечатков произвольной длины невозможны вследствие наличия продольной и поперечной составляющих сигнала одновременно.Цель изобретения - обеспечение продольной записи и воспроизведения сигнала произвольной длины на магнитном носителе.Магнитопровод предлагаемой головки состоит из нескольких вспомогательных магнитопроводов с самостоятельными, рабочими зазорами. На каждом вспомогательном магнитопроводе находится отдельная обмотка записи, а в общем для всех вспомогательных магнитопроводов дополнительном зазоре расположены две интегрирующие ферритовые пластинки с датчиком Холла между ними. На.фиг, 1 приведена конструкция предлагаемой комбинированной магнитной головки; на фиг. 2 - эпюры напряжений при записи сигнала с большой длиной волны по отдель ным дорожкам головки.Магнитная головка для простоты рассмотрения составлена из четырех вспомогательных магнитопроводов 1 - 4, интегрирующих ферритовых пластин б и датчика Холла б. На 10 каждом вспомогательном магнитопроводе намотана своя обмотка 7 записи,Прямоугольный сигнал Узап, длина волныкоторого больше длины контактной области магнитной головки, приведен на фиг. 2 а. Пер вая дорожка (см. фиг. 2 б) записывается приподаче тока записи на обмотку записи с выводами 8 и 9, вторая дорожка (см, фиг. 2 в) - на обмотку записи с выводами 10 и 11 и т. д.Полярность тока записи зависит от полярно сти записываемого сигнала. При воспроизведении записанной информации на вывод 12 датчика Холла б подается постоянное (или импульсное) питание, в результате чего с вывода 1 т датчика Холла б снимается э.д.с.25 Холла (см. фиг. 2 г). В головке должно бытьминимально два магнитопровода. Максимальное число их определяется видом и способом записываемой и воспроизводимой информации, требованиями к амплитуде сигнала и ЗО точности воспроизведения его границ, допустимой величиной паразиткой амп,титуднойедактор ванова ехре аказ 3838/ зд Яо 1522 Подписно рая пография, пр, Сапунова,модуляции при записи сигнала прямоугольной формы.Магнитная головка пригодна как для записи длинных сигналов, так и коротких импульсных сигналов. В последнем случае информация записывается одновременно по всем дорожкам. Предмет изобретения Комбинированная магнитная головка, содержащая мапнитопровод, датчик Холла и обмотки записи, отличагошаяся тем, что, с целью продольной записи и воспроизведения сигнала произвольной длины на магнитном носителе, магнитопровод головки состоит из нескольких вспомогательных магнитопроводов с самостоятельными рабочими зазорами, на каждом вспомогательном магнитопроводе находится отдельная обмотка записи, а в общем для всех вопомогательных магнитопроводов дополнительном зазоре размещены две интегриру 1 ощие ферритовые пластинки с датчиком Холла между ними,
СмотретьЗаявка
1432300
Л. К. Сафронов, Н. Д. Шульман
МПК / Метки
МПК: G11B 5/37
Метки: бсеооюзная, п-но-1йу, т11, щеибл, ю7
Опубликовано: 01.01.1971
Код ссылки
