Устройство для расчета и оптимизации сетевыхграфиков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 318934
Автор: Новиков
Текст

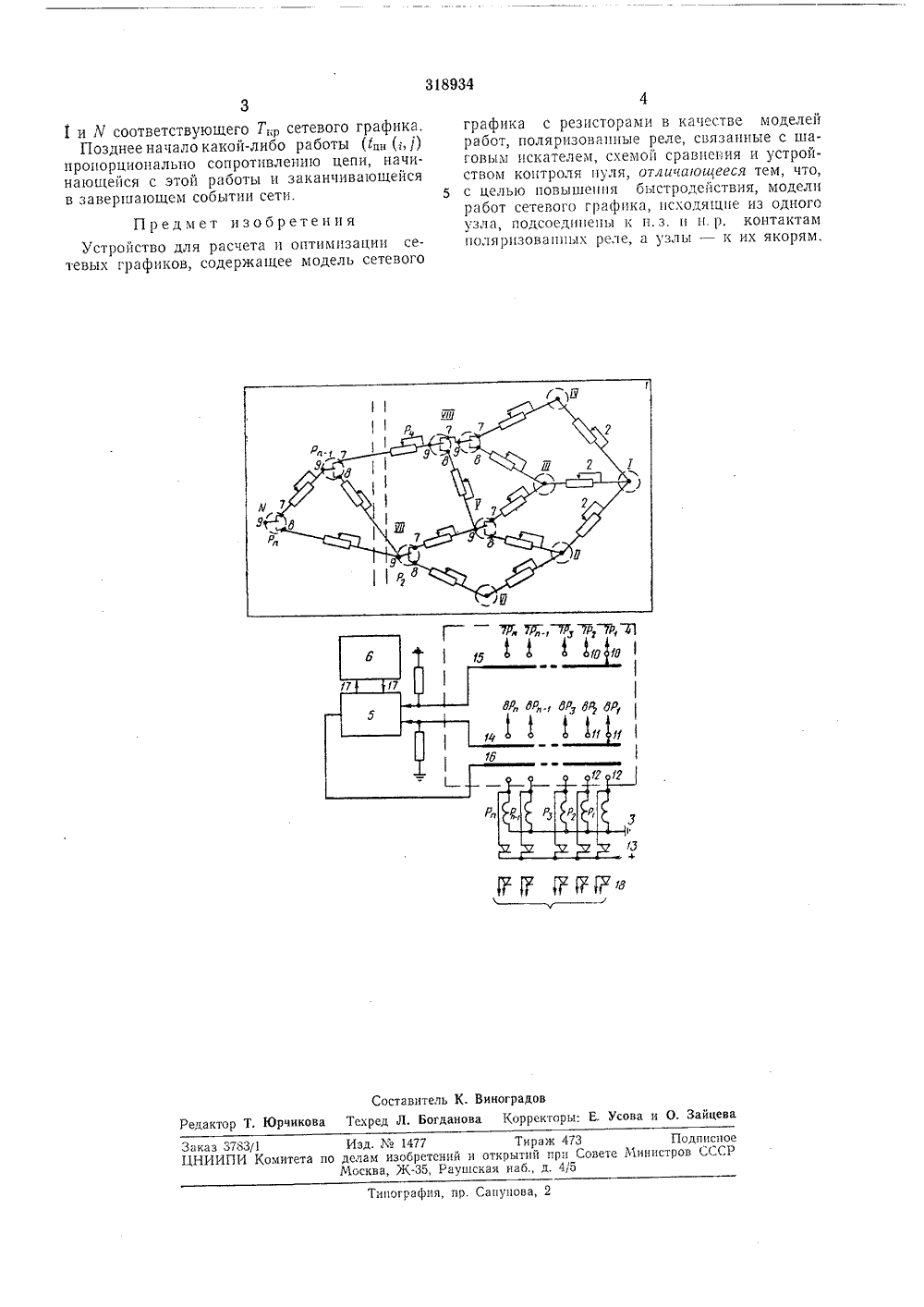

Союз Советских Социалистических Республиква МПК 6 061 3/12 влено 01,1 Х,1 8094/26 Комитет по аелам изоооетеиий и открытий при Совете Министров СССР(р;)1031-1 А Ль Автор зобретеш А, Г. СТРОЙ СТВО РАСЧЕТА ГРАФЗависимое от авт. свидетел с присоединением заявкиДата опубликования описа Изобретение о тся к вычислительной технике.Известно устройство для расчета и оптимизации сетевых графиков, содержащее модель сетевого графика с резисторами в качестве моделей работ, поляризованные реле, шаговый искатель, схему сравнения и устройство контроля нуля.В целях повышения быстродействия в предлагаемом устройстве модели работ сетевого 10 графика, исходящие из одного узла, подсоединены к н.з, и н.р. контактам поляризованных реле, а узлы - к их якорям.На чертеже показана схема предлагаемого устройства, Она содержит модель 1 сетево- т 5 го графика с резисторами 2 в качестве моделей работ, поляризованные реле 8 (Р, - Р,), шаговый искатель (ШИ) 4, схему 5 сравнения и устройство б контроля нуля.Модели работ сетевого графика, исходя щие из одного узла, подсоединены к н.з, контактам 7 и н, р. контактам 8 поляризованных реле, а узлы - к их якорям 9, Н.з. контакты подключены к ламелям 10 первого контактного поля шагового искателя, н. р. контакты - к 25 ламелям 11 второго контактного поля шагового искателя. Обмотки реле соедкшены с ламелями 12 третьего поля шагового искателя и через свои н,р. самоблокировочные контакты И - с источником напряжения, Шины 14 зО ОПТИМИЗАЦИИ СЕТЕВОВ н 15 первых двух контактных полей шагового искателя подключены ко входам схемы сравнения, выход которой соединен с шиной 1 б третьего контактного поля шагового искателя, а вход 17 управления - с выходом устройства контроля нуля.События, из которых исходит более двух работ, приводят к событиям с двумя исходящими работамп путем введения фиктивных работ.Прн ОнрЕдЕЛЕНПН КрИтИЧЕСКОГО Путц (ТиР) и позднего начала работ 1, (;,1) в точку 1, моделирующую завершающее событие (конец графика), подается положительное напряжение, На первом шаге ШИ контакты 7 и 8 реле Р, подключаются к схеме 5 сравнения, которая выбирает минимум из двух напряжений.С выхода схемы сравнения выдается (плн не выдается) сигнал на шину 16 н обмотку со.ответствующего реле 3 так, что к исследуемому событию оказывается подключенной цепь с меньшим напряжением (большим сопротивлением).После поочередного исследования всех У узлов модели между исходным и завершающим событиями сети оказываются подключенными контакты цепи, соответствующей критическому пути. При этом напряжение с завершающего события снимается, и произ.водится замер сопротивления между точкамизд Ло 1477 Тираж 473 чам изобретений и открытий прп Сов осква, Ж, Раушская набд. 45 Подписное е Министров СССРЗаказ 3783/1ЦНИИПИ Комитета по нография, пр. Сапунова,31 и Х соответствующего Тр сетевого графика.Позднееначалокакой-либо работы (и ( ) пропорционально сопротивлению цепи, начинающейся с этой работы и заканчивающейся в завершающем событии сети. Предмет изобретенияУстройство для расчета и оптимизации сетевых графиков, содержащее модель сетевого графика с резисторами в качестве моделей работ, поляризованные реле, связанные с шаговым искателем, схемой сравнения и устрой. ством контроля пуля, отличающееся тем, что, с целью повышения быстродействия, модели работ сетевого графика, исходящие из одного узла, подсоединены к п.з. и и. р. контактам поляризованных реле, а узлы - к их якорям.
СмотретьЗаявка
1358094
А. Г. Новиков
МПК / Метки
МПК: G06F 3/12
Метки: оптимизации, расчета, сетевыхграфиков
Опубликовано: 01.01.1971
