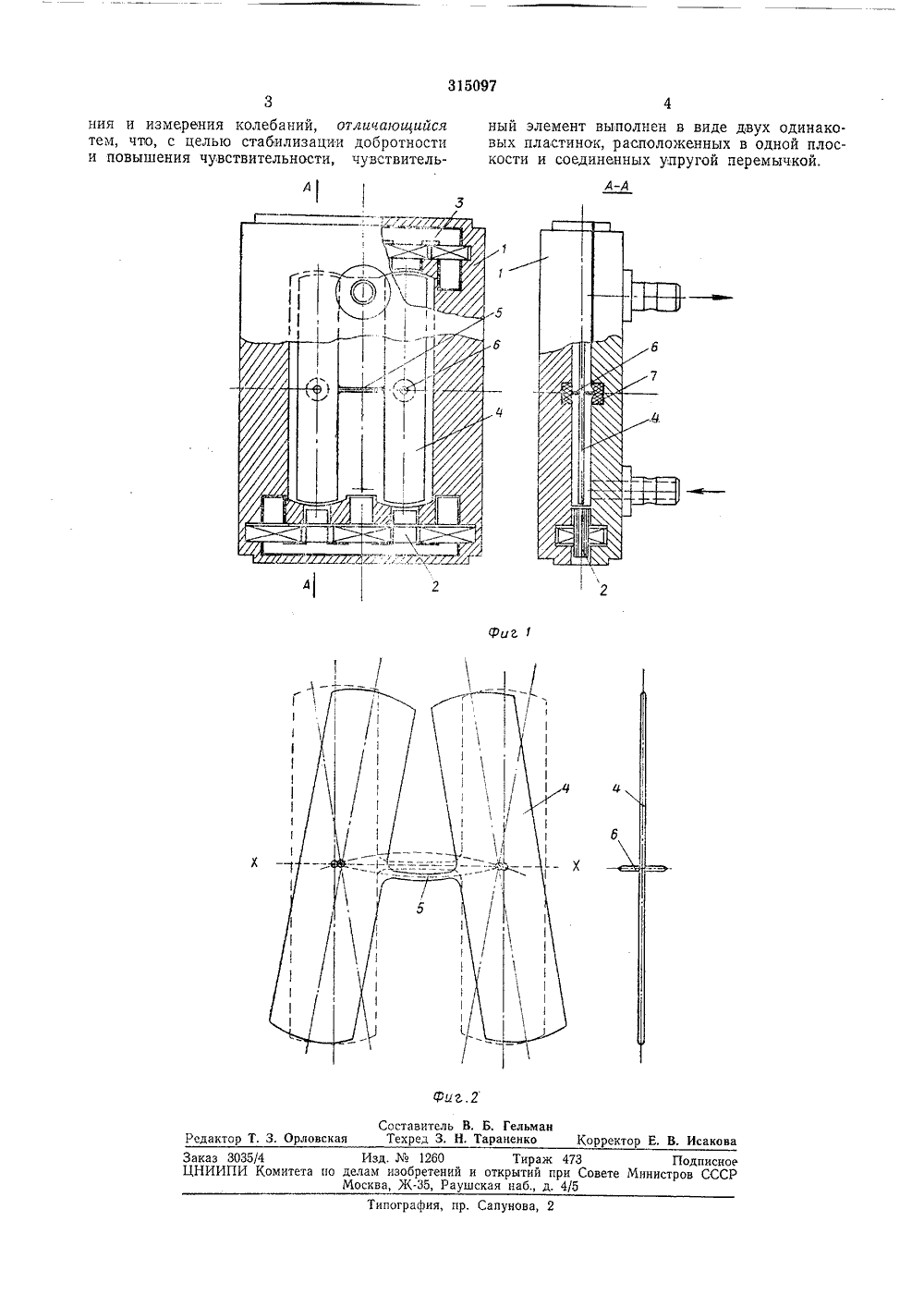

ЗБО 97 ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 24,Ч 11,1969 ( 1351689/26-25)с присоединением заявкиМПК б 01 п 11/16 иоритет Комитет оо делам изобретений и открытий лри Совете Министров СССРОпубликовано 21.Х.1971, Бюллетень2 Дата опубликования описания 25.Х.1971,ДК 532.137(088.8 ВСЕСОЮЗНАЯАвторыизобретен Р. Р, йыерс и Л. К, Эйнерллинский политехнический институт Заявите ЛЕБАТЕЛЬНЫЙ ДАТЧИ ОСТИ Изобретение относится к приборам для непрерывного контроля состояния перерабатываемых материалов по их физико-механическим характеристикам.Известны колебательные датчики вязкости, содержащие проточный корпус, чувствительный элемент и системы электромагнитного возбуждения и измерения колебаний.Известные датчики не обладают стабильной добротностью колебательной системы,С целью устранения этого недостатка, в предлагаемом датчике чувствительный элемент вьвполнен в виде двух одинаковых пластинок, расположенных в одной плоскости и соединенных упругой перемычкой.На фиг. 1 показан предлагаемый датчик, вид спереди и разрез по А-А; на фиг. 2 - чувствительный элемент, вид спереди и сбоку.Датчик содержит проточный корпус 1, в стенки которого вмонтированы электромагнитные системы возбуждения 2 и измерения 3, и чувствительный колебательный элемент - сдвоенный зонд 4. Сдвоенный зонд датчика выполнен по принципу твинтора (сдвоенного камертона) и состоит из двух плоских тонких пластинок, соединенных между собой при помощи упругой перемычки б (для исключения позиционной ошибки зонд может быть выполнен из одного куска листовой стали), Зонд зафиксирован в корпусе при помощи ножек б, расположенных в центрах тяжести обоих пластинок зонда. Ножки опираются на амортизирующие прокладки 7, изготовленные из резины и фторопласта. Такое крепление обеспечивает подвижность ножек.5 При работе датчика пластинки чувствительного элемента совершают вращательные колебания вокруг ножек б (см. фиг. 3). Колебания пластинок зонда сопровождаются изгибанием упругой перемычки б и колебательным 10 смещением с очень малой амплитудой ножеквокруг положения равновесия (ножки движутся главным образом в направлении осиХХ, фиг. 3).Благодаря подвижному креплению ножек 15 зонда упругая перемычка, поддерживающаяколебательное движение пластинок зонда, деформируется практически только в средней части. В результате конструктивного разделения узлов крепления системы и максимальных 20 деформаций во много раз уменьшаются потери колебательной энергии зонда через узлы крепления, повышается и стабилизируется добротность колебательной системы. Выполнение зонда в виде плоского твинтора позволяет 25 получить необходимую механическу ю,прочность зонда при малой толщине пластинок.Предмет изобретенияКолебательный датчик вязкости, включаю- ЗО щий проточный корпус, чувствительный элемент и системы электромагнитного возбуукдеЗаказ 3035/4 Изд.1260 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Я(-35, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 ния и измерения колебаний, отличающийся тем, что, с целью стабилизации добротности и повышения чувствительности, чувствительный элемент выполнен в виде двух одинаковых пластинок, расположенных в одной плоскости и соединенных упругой перемычкой.
СмотретьЗаявка
1351689
Р. Йыерс, Л. К. Эйнер Таллинский политехнический институт
