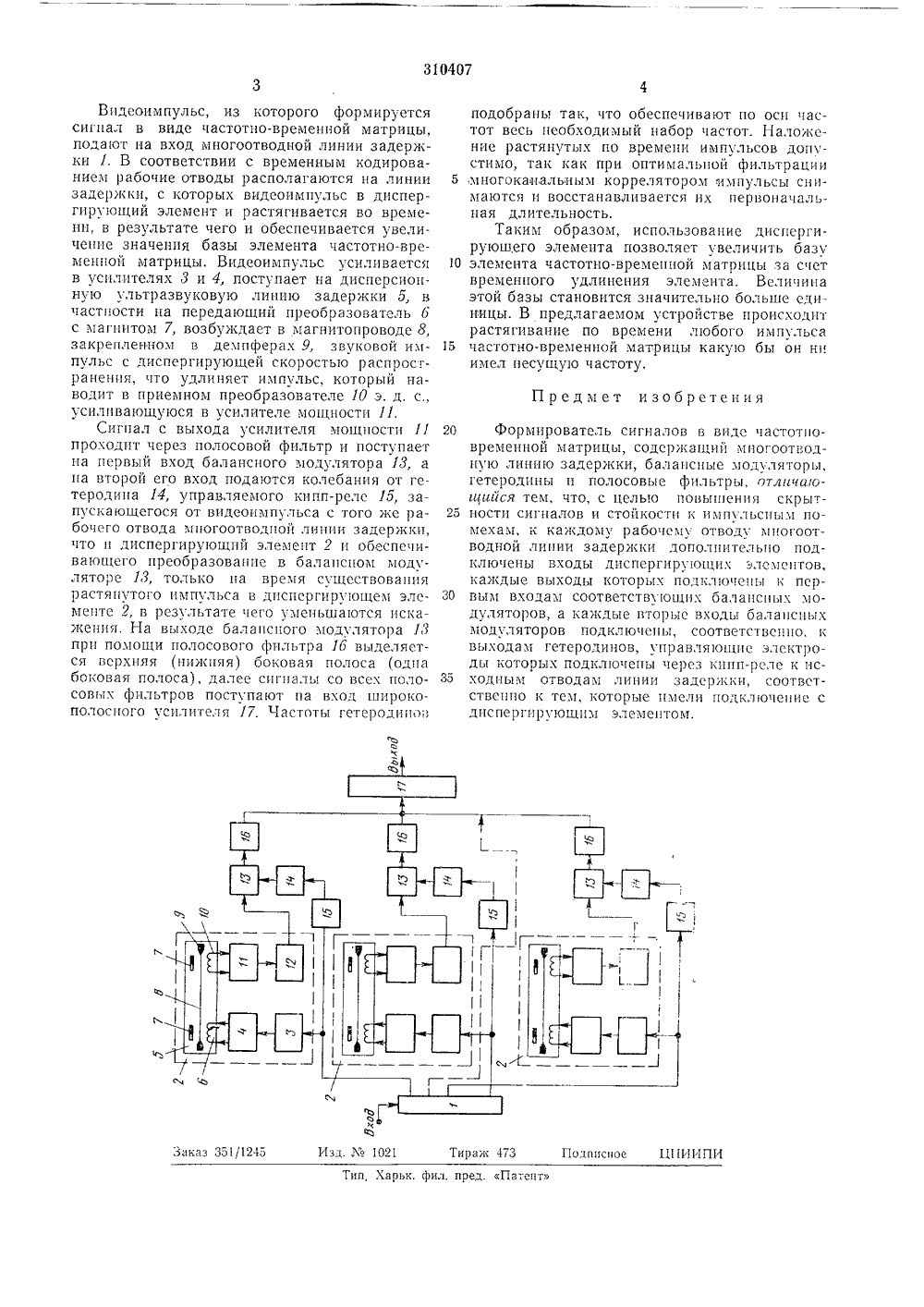

Формирователь сигналов в виде частотно-врел1енной матрицы

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ЗЮ 407 Со;аа Советских Социалистических Республиксльства Ло висимос от сви 1 ПК Н 041 90 80487/26-9) ецо 2.Х.1969 ( о с присоедине Приоритет -ем заявки Комитет по делам обретений и открытий ри Совете Мииистров СССР. Бюллетень М 2 публиковано УДК 621.34,5(088.8 Дата опубликовация списания 2 Л 111.19 Автор1 зобретени В. Е. Быко ГСЕСОЮЗНАЯ. 1".:.,:Г-.сБтЯКИ Г, 1:.;ЛЫОТЕКА Заявитель ФОРМИ РОВ ЧАСТОТНО ЕЛЪ СИГНАЛОВ В ВИДЕРЕМЕННОЙ МАТРИЦЫ Предлагаеласти радиостелям сигналматрицы, и провой ицфорьстемах связи.Известнычастотно-времмцогоотводнумодуляторы,тры. вязов ормирователи с тной матрицы,линию задерж етеродины и по гналов в виде содержащиевиде частотном цогоотводную ющий элемецт устроиство отцосится к об, в частности к формировав виде частотно-временной азцачено для передачи цифи в асицхроцно-адрссцых сиС целью повышения скрытности сигцалоз и стойкости к импульсным помехам в предлагаемом формирователе к каждому рабочем, отводу многоотводной линии задержки дополнительно подключены входы диспергируОщих элементов, каждые выходы которых подключены к первым входам соответствующих балансных модуляторов, а каждые вторые входы последних подключены, соответственно, к выходам гетеродинов, управляющие электроды которых подключены через кипп-реле к исходным отводам линии задержки, соответственно к тем, которые подключаются с диспергирующим элементом.На чертеже приведена блок-схема предлагаемого устройства.Формирователь сигналов ввременной матрицы содержитлипию задержки 1, диспергиру 2, который сосгоит из уаилителя видеоимпульсов 3, усилителя мощности 4, дисперсиоцной ультразвуковой лицин задержки 5 с передающим преобразователем 6, имеютцим магцит , с магцитопроводом 8, закреплсццым в демпферах 9 и с приемным преобразователем 16 с магнитом 7.Вь 1 ход дисперсионцой ультразвуковой ливии задержки 5 соединен с усилителем моцности 11, выход которого цодклю 1 ец к полосовому фильтру 12. Выход последнего подключен к первому входу балацсцого модулятора И, а его второй вход связан с соответствующим гетсродином 14, который своим управляющим электродом подключен через киппреле 15 к соответствующеху рабочему отвода мцогоотводцой линии задержки 1. Выход балансцого модулятора 13 подключен к полосовому фильтру 16, соедиценцому с широкополосным усилителем 17. Каждый рабоч.й Отво., мцогоотводной линии задержки 1 соединен с отдельным диспергирующим элементом 2, который, в свою очередь, подклОчен к нерво.л входу соответствующего балацсного модулятора 13, кроме того, кахкдый рабоч пи Отвод мцогоотводцой линии задержки, подклю сцный к диспергирующсму элементу 2, сослце 1 через кипп-реле 15 и гстеродиц 1-1 со вторым входом балансцого модулятора.Устройство работает следуО 1 иим образом.310407 Тираж 473 писиое Ц 1 И 1 Заказ 3511245 зд. М 10 Тип, Харьк. фис. пред. Патеит Вндеоимпульс, из которого формируется сигнал в виде частотно-временной матрицы, подают на вход многоотводной линии задержки 1, В соответствии с временным кодированием рабочие отводы располагаются на линии задержки, с которых видеоимпульс в диспергирующий элемент и растягивается во времени, в результате чего и обеспечивается увеличение значения базы элемента частотно-временной матрицы. Видеоимпульс усиливается в усилителях 3 и 4, поступает на дисперсионную ультразвуковую линию задержки 5, в частности на передающий преобразователь 6 с магнитом 7, возбуждает в магнитопроводе 8, закрепленном в демпферах 9, звуковой импульс с диспергирующей скоростью распространения, что удлиняет импульс, который наводит в приемном преобразователе 10 э. д, с., усиливающуюся в усилителе мощности 11.Сигнал с выхода усилителя мощности 11 проходит через полосовой фильтр и поступает на первый вход балансного модулятора 13, а на второй его вход подаются колебания от гетеродина 14, управляемого кипп-реле 15, запускающегося от видеоимпульса с того же рабочего отвода многоотводпой линии задержки, что ц диспергирующий элемент 2 и обеспечиваОщего преобразование в балансном модуляторе 13, только на время существования растянутого импульса в диспсргируюшем элементе 2, в результате чего уменьшаются искажения. На выходе балансного модулятора 1 Л при помощи полосового фильтра 16 выделяется верхняя нижняя) боковая полоса Одна боковая полоса), далее сигналь со всех полосовых фильтров поступают па вход широкополосного усилителя 17. Частоты гетеродинон подобрань так, что обеспечивают по оси частот весь необходимый набор частот. Наложение растянутых по времени импульсов допустимо, так как при оптимальной фильтрации 5,хногоканальным коррелятором импульсы снимаются и восстанавливается их первоначальная длительность.Таким образом, использование диспергируюшего элемента позволяет увеличить базу 10 элемента частотно-временной матрицы за счетвременного удлинения элеьента. Величина этой базы становится значительно больше единицы. В предлагаемом устройстве происходит растягивание по времени любого импульса 15 частотно-временной матрицы какую бы он ннимел несущую частоту. П р едм ет изобретения 20 Формирователь сигналов в виде частотивремепной матрицы, содержащий многоотводную линию задержки, балансные модуляторы, гетеродины и полосовые фильтры, отляаюиийся тем, что, с целью повьппения скрыт ности сигналов и стойкости и импульсным помехам, к каждому рабочему отводу многоотводной линии задержки дополнителью подключены входы диспергируОгцих элементов, каждые Вьходы которых пОдклОеы е пер вым входам соответствующих балансных модуляторов, а ка)кдые вторые входы баласных модуляторов подключены, соответственно, к выходам гетеродинов, управляющие электроды которых подключены через кппп-реле к ис х 0 дным отводам линии задер;(ки, соответственно к тем, которые имели подключение с диспергирующнм элементом.
