Генератор импульсов

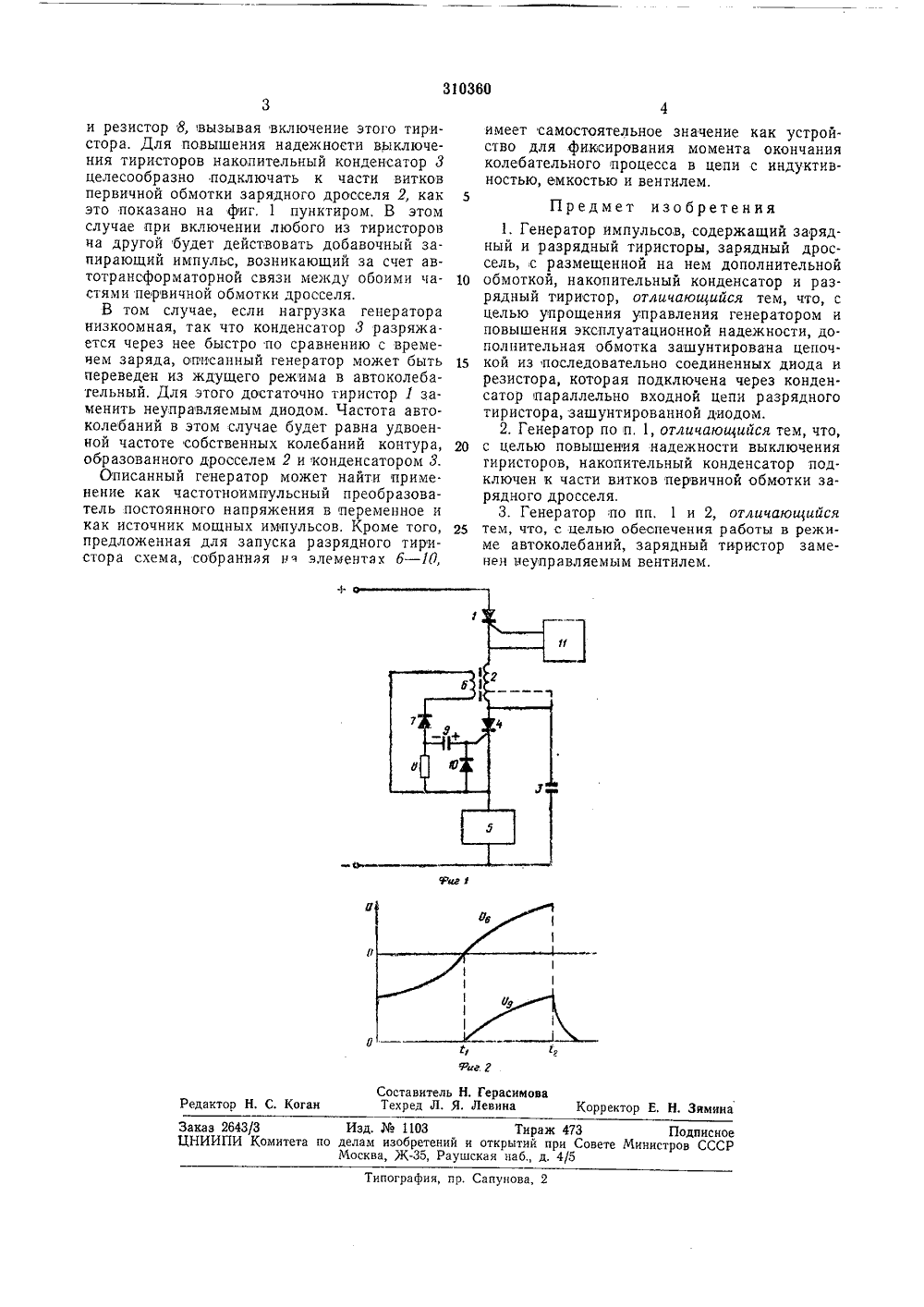

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ЗЮ 360 Союз Советских Социалистических РеспубликЗависимое от авт, свидетельства031 1/00 Заявлено 20,1 Ч,1970 ( 1423182/26-9)с присоединением заявкиПриоритет Комитет по доламизобретений и открытипри Совете МинистровСССР Опубликов о 26,Ч.1971. Бюллетень23 УДК 621,374.5(088,8 ата опубликования описания 30,1 Х,1971 Авторизоб етен Лани р ияБ. А. нЗаявитель Научно-исследовательский институт автоматики и электромеханикипри Томском политехническом институте ГЕНЕРАТОР ИМПУЛЪСОВ Известны импульсные генераторы, работающие по принципу заряда накопительного конденсатора от источника постоянного тока через дроссель и зарядный тиристор с последующим разрядом на нагрузку через разрядный тиристор. Для управления генератором указанного типа необходимы две взаимно сдвинутых последовательности импульсов, одна из которых предназначена для включения зарядного тиристора, вторая в разрядного. Необходимость формировать две последовательности импульсов усложняет управление генератором и снижает его эксплуатационную надежность, так как в результате воздействия помех на задающий генератор возможны его сбои и одновременное включение обоих тиристоров генератора.Целью изобретения является упрощение управления генератором и повышение его эксплуатационной надежности.Поставленная цель достигается тем, что управление разрядным тиристором производится от зарядного дросселя с помощью Специальной схемы, вырабатывающей импульс сразу же,после запирания зарядного тиристора.На фиг. 1 представлена схема генератора; на фиг. 2 - диаграммы напряжений,Генератор содержит последовательно соединенные зарядный тиристор 1, зарядный дроссель 2 и накопительный конденсатор 3, соединенный через разрядный тиристор 4 с нагрузкой 6. В отличие от известных схем генерато.ров управление разрядным тиристором 4 про изводится от дополнительной обмотки 6 зарядного дросселя, зашунтпрованной последовательной цепочкой из диода 7 и резистора 8, который через конденсатор 9 подключен параллельно входной цепи разрядного тиристо ра, зашунтированной обратным диодом 10.Действует устройство следующим образом.При включении тиристора 1 импульсом отвнешнего задающего генератора 11 происходит колебательный заряд конденсатора 3 че рез дроссель 2. На вторичной обмотке 6 дросселя индуцируется косинусопдальный импульс напряжения с крутыми передним и задним фронтами (кривая Уб на фиг. 2), Началу импульса соответствует включение тиристора 1, 20 концу импульса - выключение. Диод 7 включен таким образом, чтобы через него проходила вторая половина импульса напряжения с обмотки 6. Вследствие этого конденсатор 9 в течение интервала 11 - :1 заряжается по це пи 9 - 7 - 6 - 10 - 9 до амплитудного значениянапряжения в указанной на фиг. 1 полярности (кривая У на фиг. 2). После спада напряжения Уб в момент 12 до нуля, что происходит после выключения тиристора 1, конденсатор 9 30 разряжается через входную цепь тиристора 4310360 Составитель Н. ГерасимоваТехред Л. Я. Левина орректор Е. Н. Зимина Редактор Н, С. Кога аказ 2643/3ЦНИИПИ К Изд.1103 Тираж 473 Подписноетета по делам изобретений и открытий прн Совете Министров СССР Москва, Ж, Раушская наб д, 4/5 Тяп огра фн я, п р. Сапунова и резистор 8, вызывая включение этого тиристора. Для повышения надежности выключения тиристоров накопительный конденсатор 3 целесообразно подключать к части витков первичной обмотки зарядного дросселя 2, как это показано на фиг. 1 пунктиром. В этом случае при включении любого из тиристоров на другой будет действовать добавочный запирающий импульс, возникающий за счет автотрансформаторной связи между обоими частями первичной обмотки дросселя.В том случае, если нагрузка генератора низкоомная, так что конденсатор 3 разряжается через нее быстро по сравнению с временем заряда, описанный генератор может быть переведен из ждущего режима в автоколебательный. Для этого достаточно тиристор 1 заменить неуправляемым диодом. Частота авто- колебаний в этом случае будет равна удвоенной частоте собственных колебаний контура, образованного дросселем 2 и конденсатором 3,Описанный генератор может найти приме. нение как частотноимпульсный преобразователь постоянного напряжения в переменное и как источник мощных импульсов. Кроме того, предложенная для запуска разрядного тиристора схема, собранная нэ элементах б - 10,имеет самостоятельное значение как устройство для фиксирования момента окончания колебательного процесса в цепи с индуктивностью, емкостью и вентилем.5Предмет изобретения1. Генератор импульсов, содержащий зарядный и разрядный тиристоры, зарядный дроссель, с размещенной на нем дополнительной 10 обмоткой, накопительный конденсатор и разрядный тиристор, отличающийся тем, что, с целью упрощения управления генератором и повышения эксплуатационной надежности, дополнительная обмотка зашунтирована цепоч кой из последовательно соединенных диода ирезистора, которая подключена через конденсатор параллельно входной цепи разрядного тиристора, зашунтированной диодом.2. Генератор по п, 1, отличающийся тем, что, 20 с целью повышения надежности выключениятиристоров, накопительный конденсатор подключен к части витков первичной обмотки зарядного дросселя.3. Генератор по пп. 1 и 2, отличающийся 25 тем, что, с целью обеспечения работы в режиме автоколебаний, зарядный тиристор заменен неуправляемым вентилем.
