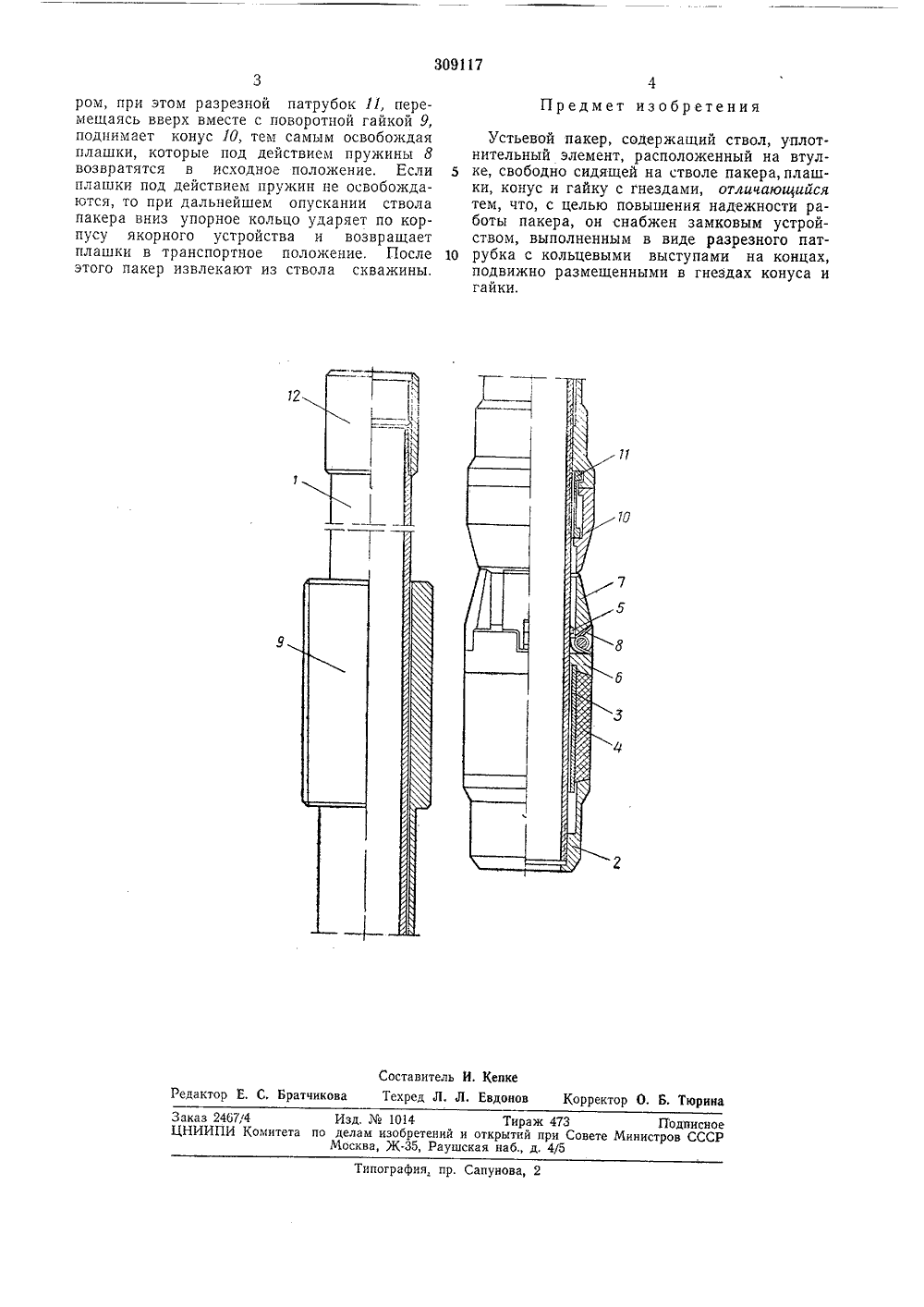

309117 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских СоциалистическихРеспублик Зависимое от авт. свидетельстваМПК Е 21 Ь 33 9/22-3 Заявлено 13.1.1969с присоединениемПриоритетОпубликовано 09,Ч 1296 явки итет по дел изобретении и открыти при Совете Министров СССРДК 622.245.43(088.8) нь22 11,1971. Б 197 Авторыизобретения И. Рылов, А. А. Баздырев и В. А, Андр Б : С" ,ЗЗИАт 1ц аявител ЬЕВО АКЕР ата опубликования описан Изобретение отнозодобывающей прок устройствам дляжин,Целью изобретения является повышениенадежности работы пакера, что достигается устранением возможности заклинивания ствола пакера резиновым элементом при его сжатии и плашками при его извлечении из кондуктора.С этой целью предлагаемый пакер снабжензамковым устройством, выполненным в виде разрезного патрубка с кольцевыми выступами на концах, размещенными в гнездах конуса и гайки.На чертеже изображен описываемый устьевой пакер. сится к области нефтегамышленности, в частности герметизации устья скваПакер состоит из ствола 1, на котором в нижней его части крепится башмак 2 и втулка 3 с уплотнительным элементом 4, и упорного кольца 5, Втулка 3 соединена с корпусом якорного устройства б, на котором шарнирно укреплены плашки 7, удерживаемые в вертикальном положении пружинами 8. В верхней части ствол пакера имеет резьбу, по которой перемещается поворотная гайка 9 квадратной формы, соединенная с конусом 10 разрезным патрубком 11 с уступами на концах, установленных в гнездах, разделеных перегородкои. Ствол пакера соединенуфтой 12. Пакер работает следующим образом. Пакер опускается в кондуктор и устанавливается муфтой 12 на элеваторе. Затем, удерживая машинным ключом за муфту 12 ствол пакера 1 от вращения, завинчивают поворотную гайку 9 ротором до момента заклинивания плашек 7 между конусом 10 и кондуктором. После этого талевой системой создают натяжку, при этом ствол пакера, перемещаясь вверх, сожмет уплотнительный элемент и перекроет кольцевое пространство между пакером и кондуктором. При необходимости освобождения талевой системы под ушки элеватора подкладываются бруски. При таком положении пакера исследуется скважина путем нагнетания в нее жидкости под избыточным давлением насосами через квадратную штангу или через головку цементи ровочными агрегатами, Чтобы извлечь пакер из скважины после окончания работ, производят натяжку элеватора талевой системой и убирают из-под ушек элеватора бруски. Затем опускают талевую систему, при этом ствол 1 пакера, перемещаясь вниз, освобождает уплотнительный элемент 4. Удерживая ствол пакера от вращения машинным ключом, отвинчивают квадратную гайку 9 рото309117 Предмет изобретения Составитель И. Кепкеактор Е, С, Братчикова Техред Л. Л. Евдонов Корректор О, Б, Тюрин аказ 2467/4 Изд.1014 Тираж 473 Подписно ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5ипография, пр. Сапунова, 2 ром, при этом разрезной патрубок 11, перемещаясь вверх вместе с поворотной гайкой 9, поднимает конус 10, тем самым освобождая плашки, которые под действием пружины 8 возвратятся в исходное положение. Если плашки под действием пружин не освобождаются, то при дальнейшем опускании ствола пакера вниз упорное кольцо ударяет по корпусу якорного устройства и возвращает плашки в транспортное положение. После этого пакер извлекают из ствола скважины. Устьевой пакер, содержащий ствол, уплотнительный элемент, расположенный на втул ке, свободно сидящей на стволе пакера,плашки, конус и гайку с гнездами, отличающийся тем, что, с целью повышения надежности работы пакера, он снабжен замковым устройством, выполненным в виде разрезного пат рубка с кольцевыми выступами на концах,подвижно размещенными в гнездах конуса и гайки.
СмотретьЗаявка
1296909
Н. И. Рылов, А. А. Баздырев, В. А. Андреев
