Клиноременный вариатор

Номер патента: 221411

Опубликовано: 01.01.1968

Авторы: Германска, Готтард, Иностранцы, Христиан

МПК: A01F 12/56, F16H 37/00, F16H 9/12

Метки: барабана, зерноуборочного, комбайна, механизм, молотильного, привода

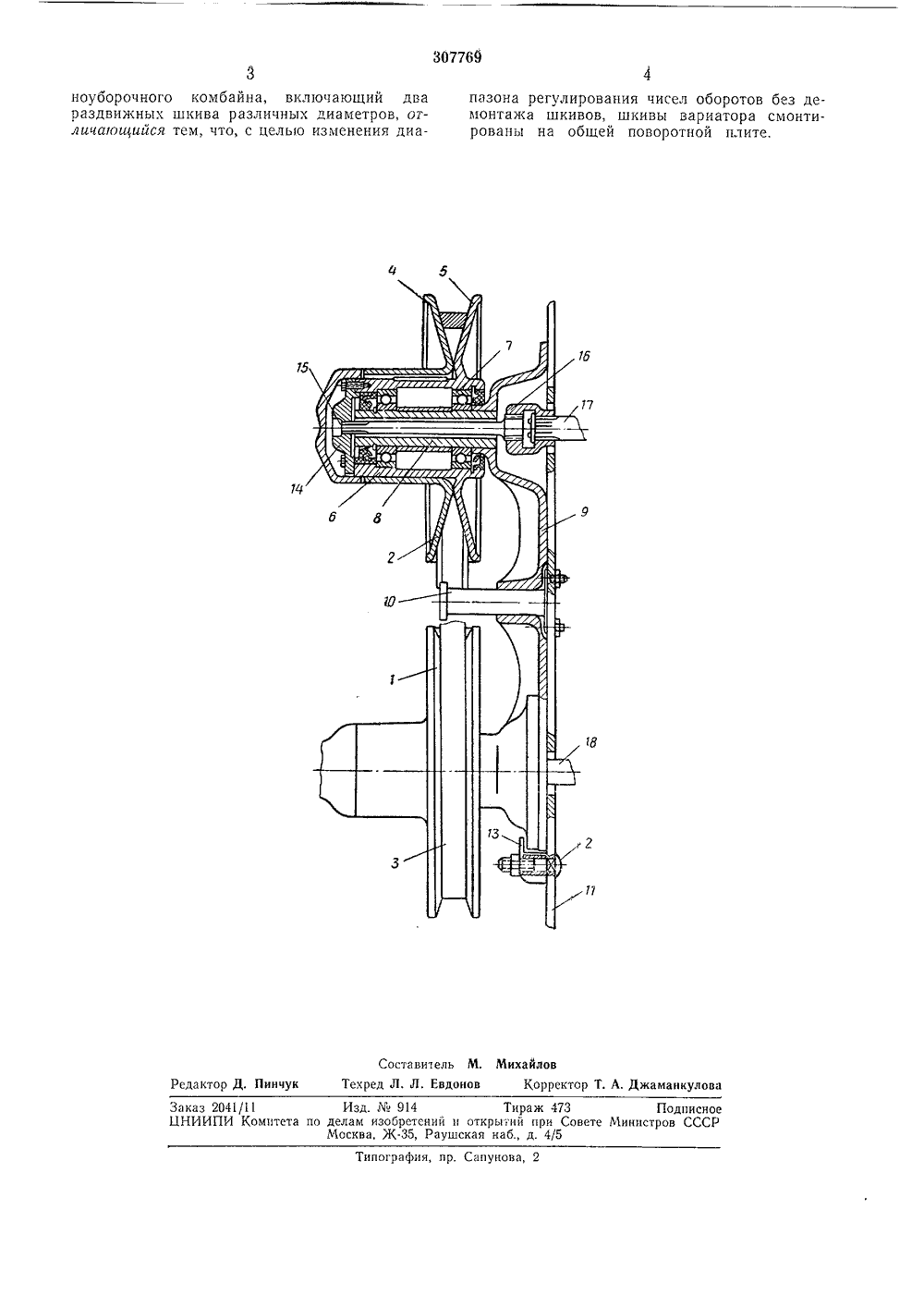

...клиновому ремню 18, благодаря чему последний натягивается.Изменение числа оборотов шкива 19 вариатора достигается посредством осевого перемещения половины шкива 17. Посредством пальца сцепления 23 шкив 19 вариатора соединяется со ступицей 24, посаженной на вал 9 молотильного барабана, так что молотильный барабан б вращается в диапазоне больших скоростей.Для уменьшения скорости вращения молотильного барабана до диапазона низких скоростей служат передача 25 и шкив 2 б на валу 27, Этот вал проходит через кожух 1 под стрясной доской 28.Со шкива 29 вала 27 через передачу 30 на левой стороне кожуха 1 вращение передается на шкив 31, свободно установленный на валу молотильного барабана. Шкив 31 посредством пальца сцепления 32 соединяется...

Номер патента: 361766

Опубликовано: 01.01.1973

Авторы: Вител, Ошетер, Самоходным, Шаткус, Шумаков

МПК: A01F 12/56

Метки: барабана, зерноуборочного, молотильного, привод

...в одном общем корпусе 7 две парышестерен 8 - 11, находящихся в постоянномзацеплении.Указанный редуктор установлен на валу ббарабана смежно с панелью 12 корпуса молотилки И таким образом, что две его ше3стерни - ведущая 9 и ведомая 10 - расположены коаксиальцо с указанным валом, а последняя, кроме того, закреплена ца цем посредством шпонки 14,Обе указанные шестерни редуктора в своих внутренних полостях имеют аналогичные шлицевые участки 15 и 1 б, расположенные с зазором относительно вала б и предназначенные для включения или выключения из работы зубчатого редуктора.Сцепное устройство 3 смонтировано в корпусе 7 редуктора и содержит свободно установленную на валу барабана фасонную втулку 17 и вилку 18, предназначенную для осевого...

Номер патента: 93364

Опубликовано: 01.01.1952

Автор: Тупорев

МПК: D01G 15/26, D01G 31/00

Метки: барабана, валиков, выключения, ленты, машине, обрыве, питательных, привода, съемного, чесальной

...8 имеет кронштейн 6, на котор о 1 с крепе ен неподв и ж вы п шпиндель 7, Шпиндель 7 имеет заостренный конец, служащий иодпятннком, на который опирается свооодно надетая на него втулка 8. Втулка 8 снабжена контролируопи:с ленту рычажком 9 и кулачком 10, взаимодействующим с эксцентриком 11, укрепленном на нижнем площильном валике 12. Шпиндель 7 и втулка 8 установлены наклонно с тем, чтобы втулка могла свободно повернуться на шпинделе иод действием веса рычажка 9 после обрыва ленты И.Для регулирования величины неуравновешенности рычажка 9 применен балансир 14, укрепленный ня втулке 8 с возможностью поворота его вокруг оси втулки, для чего он выполнен в виде эксцентрика,11 а чертеже приспособление изображсо в раоочем положении, ко.дя...

Номер патента: 469877

Опубликовано: 05.05.1975

Авторы: Берклайд, Исаев, Кудинов

МПК: G01B 5/24

Метки: валиков, непараллельности, осей

...способа является малая точность измерения из-за влияния гео метрической формы валика на результат измерения.Предложенный способ отличается тем, что оси валиков размещают вертикально, уровень устанавливают на торец каждого контролируе мого валика, поворачивают валики вокруг своей оси, а о непараллельности валиков судят по показаниям уровня, определяют отклонение их осей от гравитационного радиуса Земли, 20Такое отличие позволяет повысить точность контроля.Способ заключается в следующем,На торцах вертикально расположенных валиков последовательно устанавливают с воз можностью поворота вокруг оси валиков столик с размещенным на нем уровнем. Вращая валик вокруг оси, находят максимальное смещение воздушного пузырька уровня, соответствующее...

Номер патента: 745971

Опубликовано: 05.07.1980

Авторы: Емин, Жук, Сафонова

МПК: D01H 5/74, G01B 5/24

Метки: биения, валиков, машин, осей, радиального, текстильных

...двух направляющих 16 и 17, соединенных между собой хомутиками 18 и закрепленных на плите 19. Верхняя направляющая 16 имеет выступ 20 для центровки осей по шейке.Устройство содержит средство для удержания оси на призме, представляющее собой вилку 21; размещенную на конце толкателя 2. Толкатель 2 установлен на штоке 22 пневмоцилиндра 23. Верхняя поверхность 24 толкателя 2 выполняет роль отсекателя осей. Движение штока 22 управляется золотником 25 воздухораспределителя 26, приводимым в движение кулачком 27, установленным на распределительном валу 28. Вал 28 зубчатыми передачами 29 и 14 кинематически связан с электродвигателем 15.На призме 4 установлены кронштейны 30 с подпружиненными ограничителями 31 для сбрасывания проверенных осей в...
