Формирователь импульсов

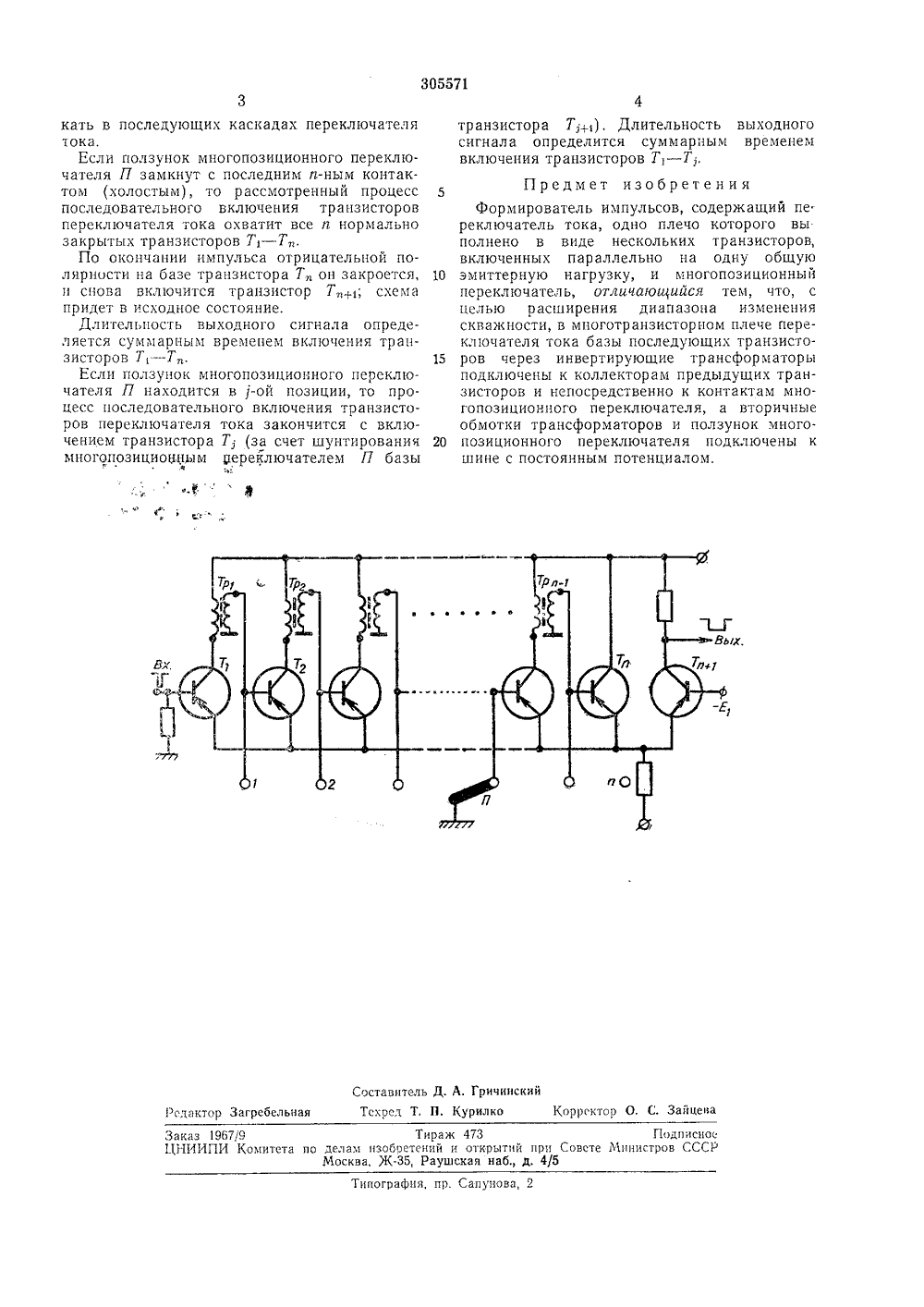

З 0557 О П И СА Н И Е ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 24.Х 1.1969 ( 1378896/18-24)с присоединением заявкиПриоритетОпубликовано 04 Л 1.1971, БюллетеньДата опубликования описания 23 Л 11.1 МПК Н 031 с 3/5 Комитет оо деламзобретеиий и открыт т. ДК 681.326,35(088.8) и Совете Мииистрав СССРЛвторызобретения Медведев и А, Г. Сороки К. К. Ещин,Заявител ОРМИРОВАТЕЛЪ ИМПУЛЪСО 2 быть ис и и им Предложенное устроиство можетпользовано в области радиотехникпульсной автоматики,Известны формирователи импульсов, содержащие переключатели тока, одно плечо которых выполнено в виде нескольких транзисторов, включенных параллельно на одну общую эмиттерную нагрузку, и многопозиционные переключатели. Однако в известных формирователях импульсов диапазон изменения скважности мал.Предложенное устройство отличается от известных тем, что в многотранзисторном плече переключателя тока базы последующих транзисторов через инвертирующие трансформаторы подключены к коллекторам предыдущих транзисторов и непосредственно к контактам многопозиционного переключателя, а вторичные обмотки трансформаторов и ползунок многопозиционного переключателя подключены к шине с постоянным потенциалом.Это позволяет расширить диапазон изменения скважности.На чертеже изображена схема формирователя импульсов.Схема содержит импульсные инвертирующие трансформаторы Тр, - Трь транзисторы Т, - Тпереключателя тока, выходной транзистор Т +т переключателя тока и многопозиционный переключатель П на и позиций. В исходном состоянии за счет напряжения - Е 1 открыт выходной транзистор Т +1 переключателя тока, транзисторы Т, - Тзакрыты. Напряжение на выходе схемы опреде ляется величиной коллекторной нагрузки иколлекторным током транзистора Т,+иПри поступлении запускающего короткогоимпульса отрицательной полярности на базу транзистора Т, (амплитуда импульса должна О превышать величину напряжения - Е,) он от.крывается, а транзистор Т+, закрывается, На базе транзистора Т за счет коллекторного тока транзистора Ть протекающего через первичную обмотку импульсного трансформатора 5 Трь формируется импульс положительной пол яр ности.По окончании действия входного импульсаи прекращения пропускания коллекторного тока транзистора Т, в импульсном трансфор- О маторе Тр, будет протекать колебательныйпроцесс как в обычном контуре ударного возбуждения. В результате колебательного про цесса на базе транзистора Т. сформируется импульс отрицательной полярности, длитель ность которого в первую очередь определяетсяпараметрами импульсного трансформатора Тря Транзистор Т откроется, и начнется процесс ударного возбуждения контура, образованного цепями импульсного трансформато- О ра Тра. Аналогичные процессы будут проте305571 Составитель Д. А. Гричинский Тскосд Т, П. Курилко Корректор О. С. Зайцев оельна сдактор Тираж 473тоний и открытий при Советпография, пр. Сапунова, 2 кать в последующих каскадах переключателя т ока.Если ползунок многопозиционного переключателя П замкнут с последним и-ным контактом (холостым), то рассмотренный процесс последовательного включения транзисторов переключателя тока охватит все и нормально закрытых транзисторов Т, - Т.По окончании импульса отрицательной полярности на базе транзистора Тон закроется, и снова включится транзистор Т+1, схема придет в исходное состояние.Длительность выходного сигнала определяется суммарным временем включения транзисторов Т 1 - Т,.Если ползунок многопозиционного пеоеключателя П находится в 1-ой позиции, то процесс последовательного включения транзисторов переключателя тока закончится с включением транзистора Т; (за счет шунтирования многозпозиционным переключателем П базы Заказ 1967/9 ЦНИИПИ Комитета по делам изобр Москва, Жтр анзистор а Т;+) . Длительность выходного сигнала определится суммарным временем включения транзисторов Т 1 - Т;,Предмет изобретенияФормирователь импульсов, содержащий пе.реключатель тока, одно плечо которого вы полнено в виде нескольких транзисторов, включенных параллельно на одну общую 10 эмиттерную нагрузку, и многопозиционныйпереключатель, отличающийся тем, что, с целью расширения диапазона изменения скважности, в многотранзисторном плече перек:почателя тока базы последующих транзисто ров через инвертирующие трансформаторыподключены к коллекторам предыдущих транзисторов и непосредственно к контактам мно.гопозиционного переключателя, а вторичные обмотки трансформаторов и ползунок много позиционного переключателя подключены кшине с постоянным потенциалом.
