Универсальный синтезатор речевых сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 304507
Авторы: Архангельский, Мильченко, Яатснтнв
Текст

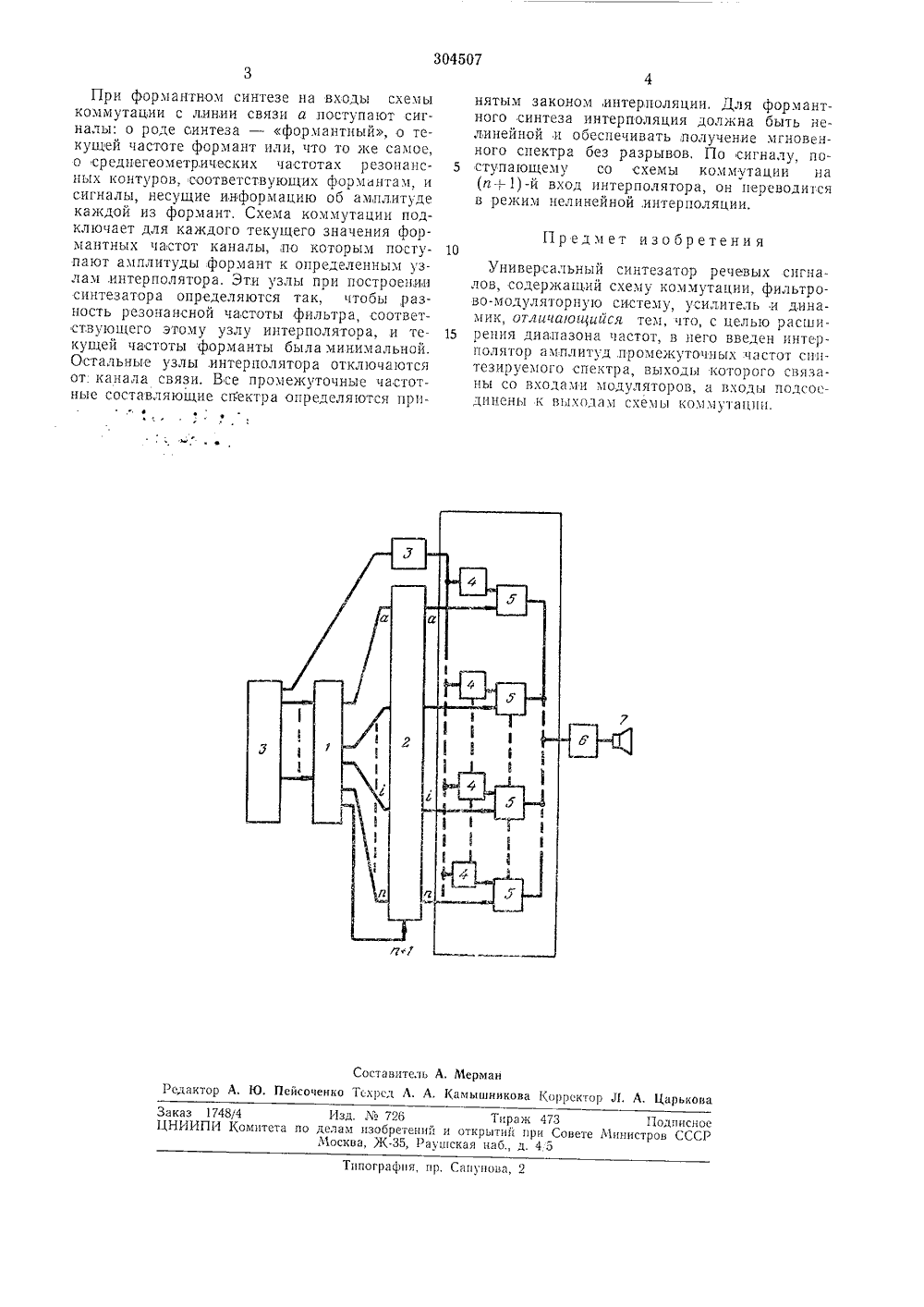

Союа Советских Социалистических Республик,1970 ( 1404513/26-9ием заявкиЗависимое от 1 ПК 6 01 г 3/О лено 17 присоедине аритет Комитет по делам обретений и открытнОпубликовано 25,т/.1971. Бюллетень1 Дата опубликования описания 25 Х 1.1971 при Совете Министр СССРАвторыизобретения Заявитель С, В. Архангельский и В. И, Мильченко Куйбышевский политехнический институт им, В, В. КуйбышеваАТОР РЕЧЕВЫХ СИ ГНАЛО ИВЕРСАЛЪНЫИ СИ связаны со входами с ля о, выход которого с намика 7.Синтезатор работает ммирующего усил единен со входом следующим образом,1Известны универсальные синтезаторы речевых сигналов, содержащие схему коммутации, фильтрово-модуляторную систему, усилитель и динамик.С целью расширения диапазона частот в предлагаемый синтезатор введен интерполятор амплитуд промежуточных частот синтезируемого спектра, выходы которого связаны со входами модуляторов, а входы подсоединены к выходам схемы коммутации.На чертеже дана блок-схема описываемого синтезатора.Синтезатор состоит,из схемы коммутации 1 интерполятора 2, фильтрово-модуляторной системы 3, перекрывающей по заданному закону требуемую для синтеза полосу частот. Входы схемы коммутации связаны с линия.пи связи а, а выходы - со входом интерполятора, Интерполятор имеет и+1 входов и и выходов,и выполнен так, что может работать в режиме линейной и нелинейной,интерполяции. Управление сменой режима осуществляется по (и+1).му входу.Фильтрово-модуляторная система 8 состоит из простых резонансных звеньев 4, выходы которых связаны со входами модуляторов 5. Вторые входы модуляторов связаны с выходами,интерполятора 2 так, что каждому т-му выходу интерполятора соответствует вход т-го модулятора. Выходы всех модуляторов При полосном синтезе на входы схемы коммутации 1 с линии связи а поступают сигналы: о роде синтеза - полосный, о числе полос синтеза или, что то же самое, средне геометрические частоты полос и сигналы, несущие информацию об амплитуде в каждой полосе, Схема коммутации подключает линии связи, по которым поступает информация об амплитуде полосы к определенным узлам ин терполятора. Эти узлы при построении синтезатора опредепяются так, чтобы разность резонансной частоты соответствующего этому узлу фильтра и средне-геометрической частоты полосы была минимальной, Остальные 20 узлы,интерполятора отключены от линии связи. Если число полос синтеза меньше числа простых резонансных звеньев синтезатора, то для всех, промежуточных частот амплитуды гармоник определяются принятым законом 25 интерполяции. Наилучшей с точки зрения технической реализации является линейная,интерполяция, поэтому при полосном синтезе по сигналу, поступающему со схемы коммутации на (и+1)-й вход,интерполятора, он пе.30 реводится в режим линейной интерполяции,30450 Пр едмет изобретени я 10 15 Составитель А. МерманРедактор А. Ю. Пейсоиенко Тсхрсд Л, А. Камышникова Корректор Л. А. Царькова Заказ 1748/4 Изд.726 Тираж 473 11 одп исн оеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4 5 Типография, пр. Сапунова, 2 При формантном синтезе на входы схемы коммутации с линии связи а поступают сигналы: о роде синтеза - формантный, о текущей частоте формант или, что то же самое, о среднегеометрических частотах резонансных контуров, соответствующих формантам, и сигналы, несущие информацию об амплитуде каждой из формант, Схема коммутации подключает для каждого текущего значения формантных частот каналыпо которым поступают амплитуды формант к определенным узлам,интерполятора, Эти узлы при построении синтезатора определяются так, чтобы разность резонансной частоты фильтра, соответствующего этому узлу интерполятора, и текущей частоты форманты была минимальной, Остальные узлы,интерполятора откл 1 очаются от канала связи. Все промежуточные частотные составляющие спектра определяются принятым законом, интерполяции. Для формантного синтеза интерполяция должна быть нелинейной и обеспечивать получение мгновенного спектра без разрывов. По сигналу, по ступающему со схемы коммутации на(п+1)-й вход интерполятора, он переводится в режим нелинейной, интерполяции. Универсальный синтезатор речевых сигналов, содержащий схему коммутации, фильтрово-модуляторную систему, усилитель и динамик, отличаюи 4 ийся тем, что, с целью расширения диапазона частот, в него введен интерполятор амплитуд промежуточных частот синтезируемого спектра, выходы которого связаны со входами модуляторов, а входы подсоединены к выходам схемы коммутации.
СмотретьЗаявка
1404513
Куйбышевский политехнический институт В. Куйбышева
С. В. Архангельский, В. И. Мильченко, ЯАТСНТНв ТШШНЕСНАЯ
МПК / Метки
МПК: G01R 3/00
Метки: речевых, сигналов, синтезатор, универсальный
