Номер патента: 304437
Авторы: Козин, Кульбачный
Текст

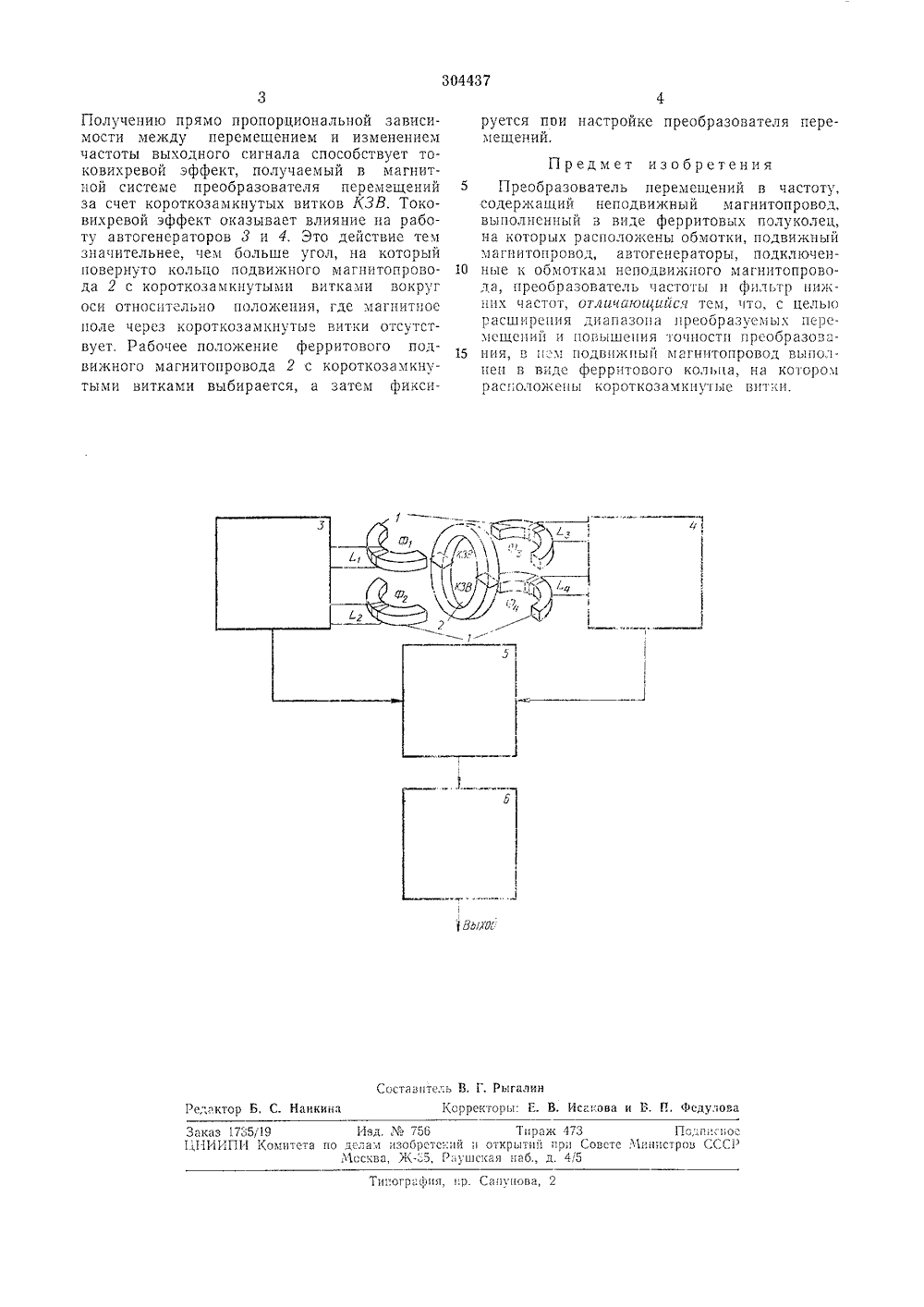

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельствааявлено 04,Х 11.1969 ( 138115618-24) ПК б 01 с 1 52 присоединением заявкириорите Комитет по делам зобретеиий и открытий при Совете Министров СССРата опубликования оп Авторы зобретения М. П. Козин и М. А. Кульбачный Заявител ПРЕОБРАЗОВАТЕЛЪ ПЕРЕМЕЩЕНИЙ В ЧАСТОТУ Устройство относится к системам автоматического контроля и регулирования.Известны преобразователи перемещений в частоту, содержащие неподвижный магнитопровод, выполненный в виде ферритовых 5 полуколец, на которых расположены обмотки, подвижный магнитопровод, автогенераторы, подключенные к обмоткам неподвижного магнитопровода, преобразователь частоты и фильтр нижних частот, 10Описываемое устройство отличается тем, что в нем подвижный магнитопровод выполнен в виде ферритового кольца, на котором расположены короткозамкнутые витки.Такое выполнение преобразователя переменений в частоту позволяет расширить диапазон измеряемых перемещений и повысить точность измерения.На чертеже приведена блок-схема предлагаемого преобразователя.20Она содержит неподвижный магнитопровод 1, состоящий из четырех ферритовых полуколец Фь Фг, Фз, Ф, с обмотками 1, 1,г, 1,з, 1 подвижный магнитопровод 2, на котором расположены два короткозамкнутых вит ка 1 с,3,8; два автогенератора 3 и 4, преобразователь частоты 5 и фильтр б нижних частот.Автогенератор 3 подключен к обмоткам 1., и 1.г, расположенным на ферритовых полукольцах Фт и Фг неподвижного магнитопро вода 1, и генерирует сигнал с частотой вь Автогенератор 4 подключен к обмоткам 1, 1.4. расположенным на ферритовых полукольцах Ф, и Ф, неподвижного магнитопровода, и генерирует сигнал с частотой вг. Выходы автогенераторов подключены ко входам преобразователя частоты 5.Работа устройства состоит в следующем.При положении подвижного магнитопровода 2 с короткозамкнутыми витками в нулевом положении относительно ферритовых полуколец Ф Ф Ф, и Ф 4 неподвижного магнптопровода 1 частоты сот и со автогенераторов 3 и 4 равны, поэтому сигнал с составляющей юг в ос с преобразователя частоты 5 отсутствует, а с фильтра б нижних частот, т. е, с выхода устройства, сигнал вообще отсутст. вует. При поступательном перемещении подвижного магнптопровода 2 с короткозамкнутыми витками частота у одного из автогенераторов, например автогенератора 3, повышается, а у другого, например автогенератора 4, понижается. Разность частот сог - сос=соз выделяется преобразователем частоты 5, при этом фильтром б нижних частот исключается помехи в выходном сигнале. Переменное напряжение с частотой сиз поступает на выход преобразователя перемещений, Частота соз прямо пропорциональна поступательному перемещению подвижного магнитопровода 2,Тииографил, ир. Саиуиова,Получению прямо пропорциональной зависимости между перемещением и изменением частоты выходного сигнала способствует токовихревой эффект, получаемый в магнитной системе преобразователя перемещений за счет короткозамкнутых витков КЗВ. Токо- вихревой эффект оказывает влияние на работу автогенераторов 3 и 4. Это действие тем значительнее, чем больше угол, на который повернуто кольцо подвижного магнитопровода 2 с короткозамкнутыми витками вокруг оси относительно положения, где магнитное поле через короткозамкнутые витки отсутствует. Рабочее положение ферритового подвижного магнитопровода 2 с короткозамкнутыми витками выбирается, а затем фиксируется пви настройке преобразователя перемещений,Предмет изобретения5 Преобразователь перемещений в частоту,содержащий неподвижный магнитопровод, выполненный з виде ферритовых полуколец, на которых расположены обмотки, подвижный магнитопровод, автогенераторы, подключен ные к обмоткам неподвижного магнитопровода, преобразователь частоты и фильтр нижних частот, отлияаюшийся тем, что, с целью расширения диапазона преобразуемых перемещений и погышепия точности прсобразова ния, в псм подвижный магннтопровод выполнен в виде ферритового кольна, на котором расположены короткозамкнутые витки.
СмотретьЗаявка
1381156
М. П. Козин, М. А. Кульбачный
МПК / Метки
МПК: G01D 5/22
Метки: j11ашт11мхшеш, всесоюзкак
Опубликовано: 01.01.1971
