Генератор импульсов для электроэрозионныстанков

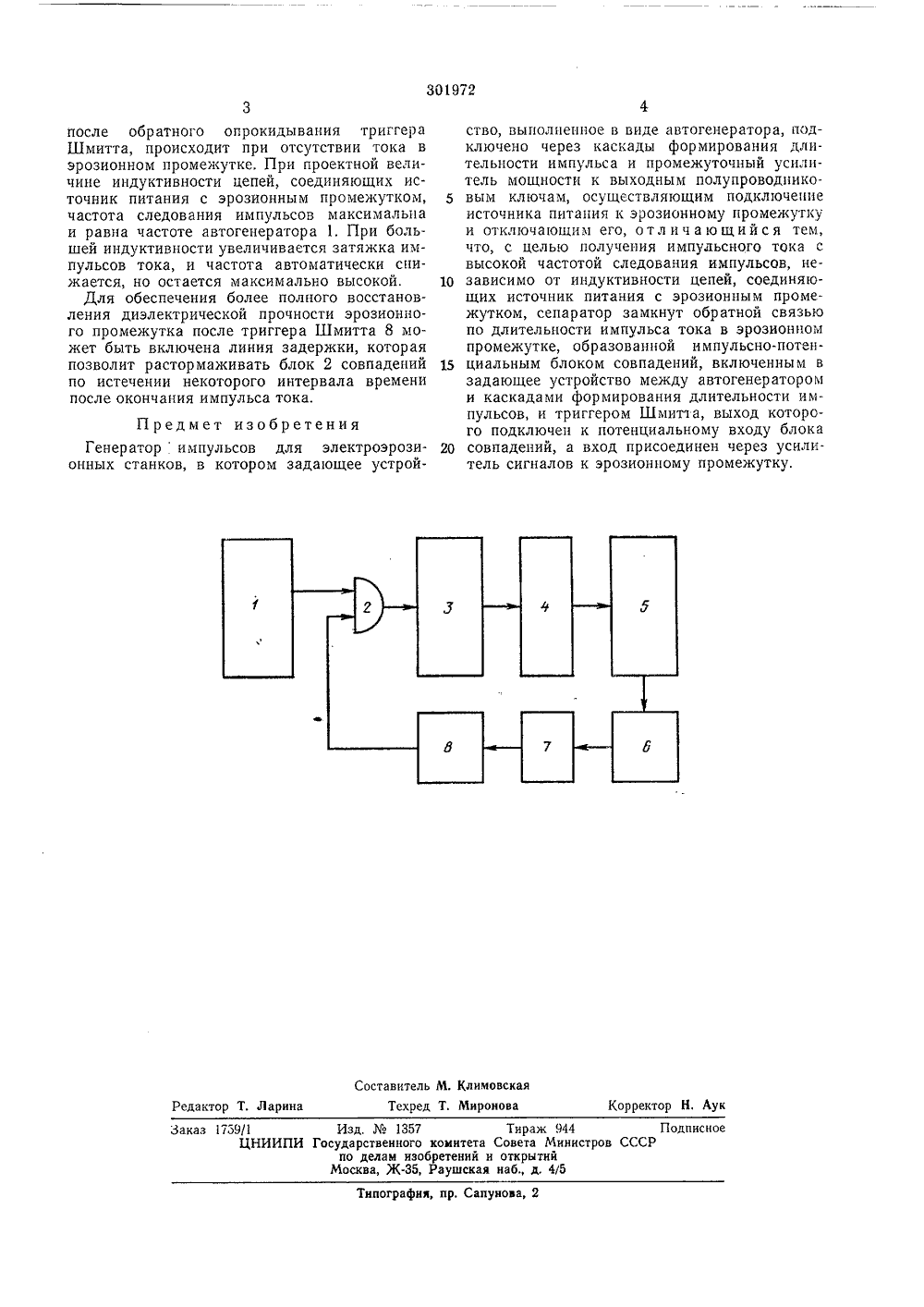

301972 Союз Советских Социалистических Республик. Кл. В 23 р 1/О исоединением заявкиПриоритетОпубликовано осударственныи комитетСевета Министров СССРоа делам изобретенийн открытий УДК 621 9 048 068,1 Ч.1971. Бюллетен ата опубликования описания 24.Ч 11.1974 Авторыизобретения М, В, Кореиблюм, М, Ш, Отто и А. Г, Дорошнспсрнмснтальный научно.нсслсдоаатсльсний институт металлорежуших станков т .-п,вит ель РОЭРОЗИОННЫ ЕНЕРАТОР ИМПУЛЬСОВ ДЛЯ ЭСТАНКОВ Изобретение относится к электроэрозионпой обработке токопроводящих материалов.Известны генераторы импульсов, состоящие из автогенератора, каскадов формирования длительности импульса, предварительного усилителя и выходных транзисторных ключей с источником питания. Недостатком известных генераторов является возможность дугообразования в эрозионном промежутке при увеличении индуктивности цепей, соединяющих источник питания с эрозионным промежутком.Предлагаемый генератор импульсов отличается от известных тем, что сепаратор замкнут обратной связью по длитель ости импульса тока в эрозионном промежутке, образованной импульсно-потенциальным блоком совпадений, включенным в задающее устройство между автогенератором и каскадами формирования длительности импульсов, и триггером Шмитта, выход которого подключен к потенциальному входу блока совпадений, а вход присоединен через усилитель сигналов к эрозионному промежутку.Это позволяет получить импульсный ток с высокой частотой следования импульсов, независимо от индуктивности цепей, соединяющих источник питания с эрозиопным промежутком.На чертеже изображена блок-схема описываемого генератора. Частота следования импульсов задаетсяавтогенератором 1, выход которого подключен к импульсному входу блока 2 совпадений, с которого сигналы поступают на каскады 3 Б формирования длительности и скважности импульсов. Затем импульсы усиливаются предварительным усилителем мощности 4, после чего опи используются для запуска полупроводниковых ключей 5, включенных в цепь силового 10 источника питания последовательно с эрозиопным промежутком 6, Сигнал, пропорциональный импульсу тока в цепи эрозионного промежутка, усиливается усилителем 7 и подается па вход триггера Шмитта 8, выход ко Б торого подключен к потенциальному входублока 2 совпадений. Б исходном состоянии потенциальный вход блока 2 совпадений возбужден, т. е. импульс с выхода автогенератора 1 проходит на вход каскадов 3 формирова ния длительности импульса. ри этом открываотся выходные кл очи 5, т. е. к эрозионному промежутку 6 прикладывается напряжение.После пробоя начинается формирование импульса тока в цепи эрозионного промежугка.25 Триггер Шмитта 8 опрокидывается, и блок 2совпадений оказывается заторможенным по потенциальному входу. Поскольку триггер Шмитта возвращается в исходное состояние при токе, близком к нулю, то формирование ЗО следующего импульса тока, возможное только301972 Составитель М. Климовская Корректор Н. Аук Редактор Т. Ларина Техред Т. Миронова Заказ 1759/1 Изд, М 1357 Тираж 944 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типографии, пр. Сапунова, 2 после обратного опрокидывания триггера Шмитта, происходит при отсутствии тока в эрозионном промежутке. При проектной величине индуктивности цепей, соединяющих источник питания с эрозионным промежутком, частота следования импульсов максимальна и равна частоте автогенератора 1. При большей индуктивности увеличивается затяжка импульсов тока, и частота автоматически снижается, но остается максимально высокой.Для обеспечения более полного восстановления диэлектрической прочности эрозионного промежутка после триггера Шмитта 8 может быть включена линия задержки, которая позволит растормаживать блок 2 совпадений по истечении некоторого интервала времени после окончания импульса тока. Предмет изобретенияГенераторимпульсов для электроэрозионных станков, в котором задающее устройство, выполненное в виде автогенератора, подключено через каскады формирования длительности импульса и промежуточный усилитель мощности к выходным полупроводнико вым ключам, осуществляющим подключениеисточника питания к эрозионному промежутку и отключающим его, о т л и ч а ю щ и й с я тем., что, с целью получения импульсного тока с высокой частотой следования импульсов, не зависимо от индуктивности цепей, соединяющих источник питания с эрозионным промежутком, сепаратор замкнут обратной связью по длительности импульса тока в эрозионном промежутке, образованной импульсно-потен циальным блоком совпадений, включенным взадающее устройство между автогенератором и каскадами формирования длительности импульсов, и триггером Шмит 1 а, выход которого подключен к потенциальному входу блока 20 совпадений, а вход присоединен через усилитель сигналов к эрозионному промежутку,
