Формирователь импульсов

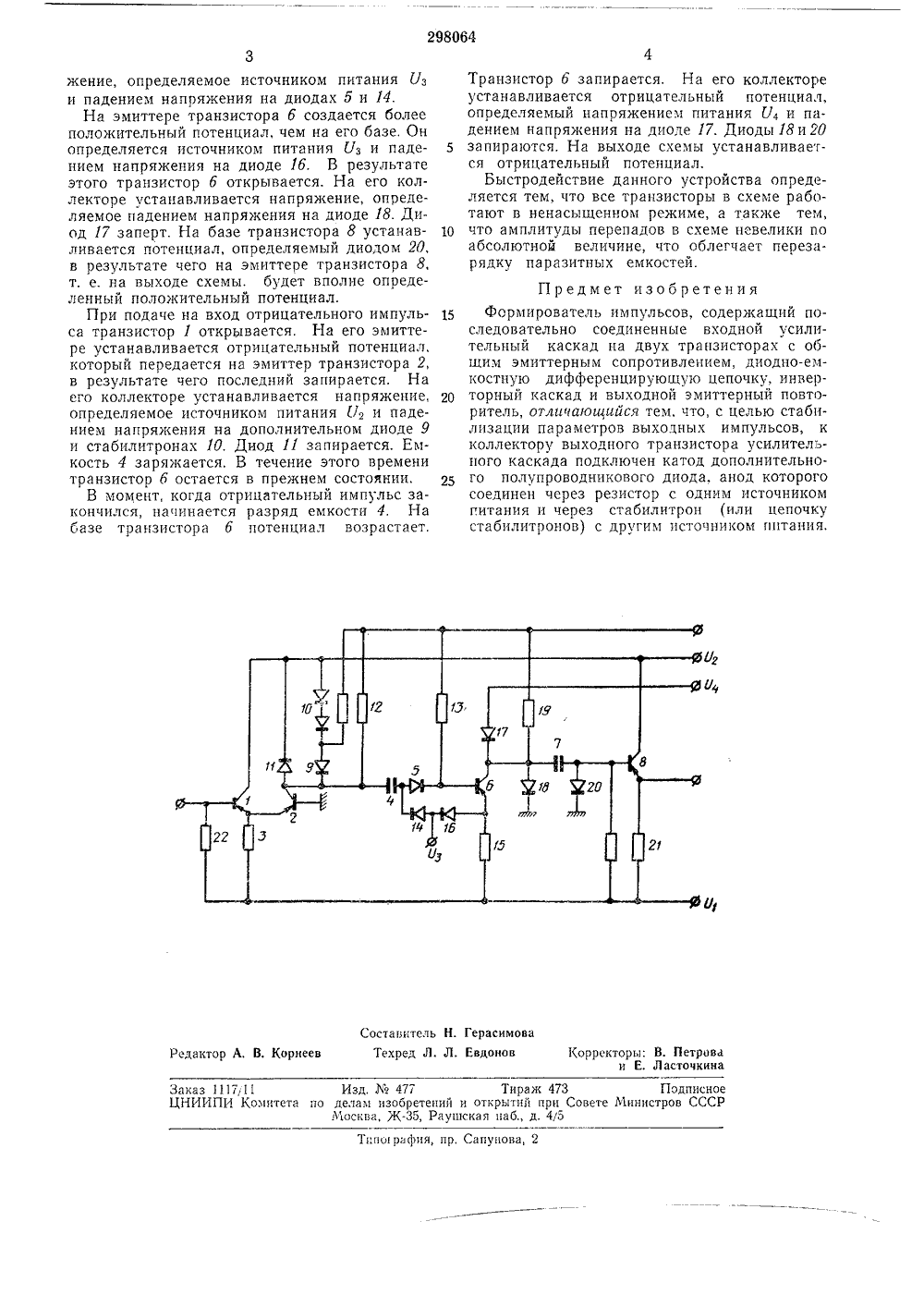

А Н оз Советски Социалистически Республик ЗОБРЕТЕН Зависимое т. свидетельства Заявлено 10,Ч 1,1968 ( 1246252/26-9) 1 ПК Я 031 5/02 присоединением заявкирцоритетпублцковано 11,111,1971, БюллетеньКомитет по делам зобретеиий и открытий при Совете Министров СССРУДК 621.373,52(088,8 саши 5 Х.1971 оликовани Авторыцзобретенит пник, Н,Пепеляева, В. Б. Пац и Л. В, Еремег явитель ОРМИРОВАТЕЛЪ ИМПУЛЬСОВ Изобретение относится к обл льсной техники, а именно к устройс д формирования импульсов.Известен формирователь импульсов, содержащий входной усилительный каскад на двух транзисторах с общим эмиттерным сопротивлением, диодно-емкостную цепочку, инверторный каскад и выходной эмиттерный повторитель.Цель изобретения - стабилизация параметров выходных импульсов.Для этого к коллектору выходного транзистора усилительного каскада подключен катод дополнительного полупроводникового диода, анод которого соединен через резистор с одним источником питания и через стабилитрон (или цепочку стабилитронов) с другим источником питания,иальная схе я.ульсов входит яполцеццый на иттерным сознстора 2 сое- дифференциз емкости 4 икаскада ца ого соединен с базой выНа чертеже приведена црццт ма предлагаемого формирователВ состав формирователя имп входной усилительный каскад, в транзисторах 1 и 2 с общим эз ротивлениез 8. Коллектор тран дццен черсз диодно-емкостцую рующую цепочку, состоящую и диода 5, с базой инверторного транзисторе б, коллектор котор через разделительную емкость 7 ходного эмиттерного повторителя ца транзисторе 8. Кроме того, к коллектору транзцсгора 2 подключено пороговое устройство, выполненное на дополнительном полупроводниковом 5 диоде 9 и цепочке последовательно соединенных стабилитронов 10.Диод 11 служит для предотвращения насыщения транзистора 2, Резистор 12 является коллекторной нагрузкой транзистора 2. Ем кость 4 совместно с резистором 18 определяетдлительность выходного сигнала, Диоды 5 п 14 создают пути заряда и разряда для емкости 4.Резистор 15 совместно с диодом 1 б служит для предотвращения насыщения транзистора б.15 Диоды 17 и 18 и резистор 19 предназначеныдля фиксации уровней сигналов на коллекторе транзистора б. Диод 20 служит для фиксации напряжения на базе транзистора 8. Резистор 21 является эмиттерной нагрузкой тран зистора 8.В исходном состоянии на базе транзистора 1 устацавливается положттеляцотсц" пиал, определяемый источником ппташя Ь ц резистором 22. В результате транзистор 1 за ппрается, транзстор 2 опкрывается. Ца оллекторе транзистора 2 устанавливается цагтряопределяемое источником пптаня Ь.ц падением напряжения на диоде 11. Дополнительный диод 9 и стабилитроны 10 заперты, ЗО На базе транзистора б устанавливается цагряЗаказ 1117111 Изд,477 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Рвунская наб., д. 45 Типография, пр. Сапунова, 2 жение, определяемое источником питания Уз и падением напряжения на диодах 6 и 14.На эмиттере транзистора 6 создается более положительный потенциал, чем на его базе, Он определяется источником питания Уз и паде нием напряжения на диоде 16. В результате этого транзистор 6 открывается. На его коллекторе устанавливается напряжение, определяемое падением напряжения на диоде 18. Диод 17 заперт. На базе транзистора 8 устанав ливается потенциал, определяемый диодом 20, в результате чего на эмиттере транзистора 8, т, е. на выходе схемы, будет вполне определенный положительный потенциал.При подаче на вход отрицательного импуль са транзистор 1 открывается, На его эмиттере устанавливается отрицательный потенциал, который передается на эмиттер транзистора 2, в результате чего последний запирается. На его коллекторе устанавливается напряжение, 20 определяемое источником питания У и падением напряжения на дополнительном диоде 9 и стабилитронах 10, Диод 11 запирается. Емкость 4 зарякается. В течение этого времени транзистор 6 остается в прежнем состоянии.В момент, когда отрицательный импульс закончился, начинается разряд емкости 4, На сазе транзистора 6 потенциал возрастает,Транзистор 6 запирается. На его коллекторе устанавливается отрицательный потенциал, определяемый напряжением питания У 4 и падением напряжения на диоде 17. Диоды 18 и 20 запираются. На выходе схемы устанавливается отрицательный потенциал.Быстродействие данного устройства определяется тем, что все транзисторы в схеме работают в ненасыщенном режиме, а также тем, что амплитуды перепадов в схеме невелики по абсолютной величине, что облегчает перезарядку паразитных емкостей. Предмет изобретенияФормирователь импульсов, содержащий последовательно соединенные входной усилительный каскад на двух транзисторах с общим эмиттерным сопротивлением, диодно-емкостную дифференцирующую цепочку, инверторный каскад и выходной эмиттерный повторитель, отличающийся тем, что, с целью стабилизации параметров выходных импульсов, к коллектору выходного транзистора усилительного каскада подключен катод дополнительного полупроводникового диода, анод которого соединен через резистор с одним источником питания и через стабилитрон (или цепочку стабилитронов) с другим источником питания,
