Генератор мощных импульсов напряжения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

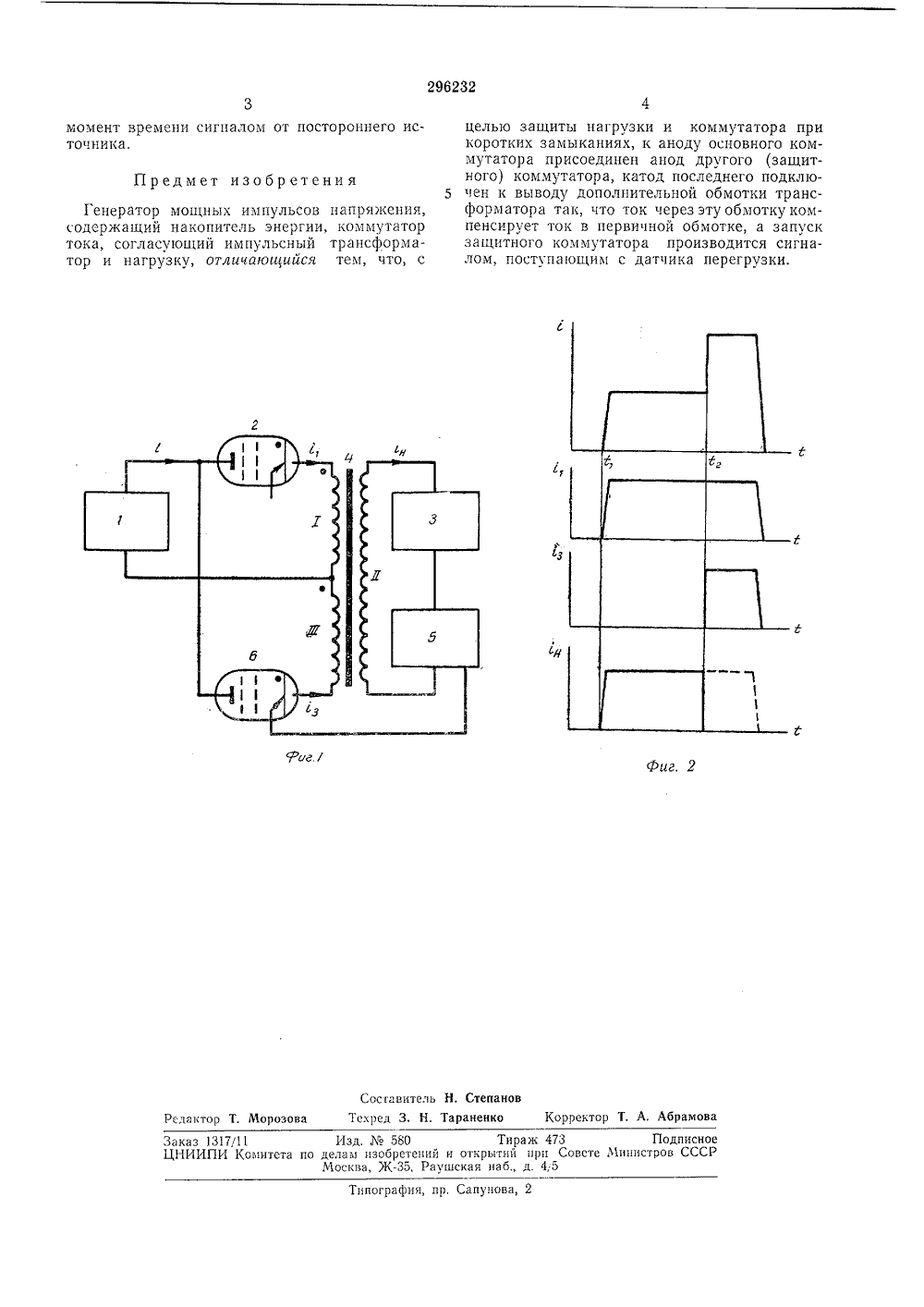

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 296232 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 11,Ч 1.1969 ( 1355377/26-9) 1 ПК Н 03 с 3/00 рис ением заявкиКомитет по делам ПриоритетОпубликовано 12.11,1971. БюллетеньДата опубликования описания 2 Х 1.1971 обретений и открытири Совете МинистровСССР УДК 621,374(088.8 Авторы изобрет, Черепанов и В. Г, С Заявит НЕРАТОР МОЩНЫХ ИМПУЛЪСОВ НАПРЯЖЕНИ При короткмер, в лампваивается игрузку, такС цельюкоммутаторалагаемом усмутатора прного) коммучен к выводформатора тпенсирует тозащитного клом, поступа ра может быть исвания длительности Для этого защитный апустить в нужный Изобретение отной техники, в чашой мощности.Известны генераторы мощных прямоугольных импульсов напряжения, в которых для коммутации больших токов (порядка нескольких десятков килоампер) при длительности формируемого импульса несколько миллисекунд могут быть применены только игнитроны. Обычно такие генераторы содержат согласующий импульсный трансформатор, а в качестве накопителя энергии используется искусственная формирующая линия (либо формирующий двухполюсник) с волновым сопротивлением, равным сопротивлению нагрузки,носится к области импульсстности к генераторам больом замыкании в нагрузке (наприовом генераторе) ток в цепи удможет вывести из строя как наи коммутатор. 20 обеспечения защиты нагрузки и при коротком замыкании в предтройстве к аноду основного комисоединен анод другого (защиттатора, катод последнего подклю у дополнительной обмотки трансак, что ток через обмотку комк в первичной обмотке, а запуск оммутатора производится сигнаюгцим с датчика перегрузки. 30 На фиг, 1 изображена принципиальная схема предлагаемого генератора; на фиг. 2 - временные эпюры.Накопитель энергии 1 заряжен от источника высокого напряжения, При запуске в момент времени коммутатора 2 на нагрузке 3 с помощью импульсного трансформатора 4 формируется импульс напряжения. В случае короткого замыкания в нагрузке датчик перегрузки 5 вырабатывает сигнал, служащий для запуска защитного коммутатора 6. При запуске последнего через него и третью дополнительную обмотку импульсного трансформатора 4 протекает ток, который благодаря встречному включению третьей обмотки относительно первичной создает поток, противофазный с потоком первичной обмотки, при этом ток в общей цепи удваивается, но это приращение тока берет на себя защитный коммутатор, так что ток в основном коммутаторе остается прежним,При равенстве ампер-витков первичной и третьей обмоток суммарный поток трансформатора, а следовательно, ток в нагрузке, равны нулю, и выделение энергии в нагрузке прскращается.Данная схема генератопользована для регулироимпульса в нагрузке.коммутатор необходимо зЗаказ 1317711 Изд,580 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений н открытий нрп Совете Министров СССР Москва, Ж, Раушская наб., д. 4,5 Типография, пр, Сапунова момент времени сигналом от постороннего источника. Генератор мощных импульсов напряжения, содержащий накопитель энергии, коммутатор тока, согласующий импульсный трансформатор и нагрузку, отличающийся тем, что, с целью защиты нагрузки и коммутатора при коротких замыканиях, к аноду основного коммутатора присоединен анод другого (защитного) коммутатора, катод последнего подклю чен к выводу дополнительной обмотки трансформатора так, что ток через эту обмотку компенсирует ток в первичной обмотке, а запуск защитного коммутатора производится сигналом, поступающим с датчика перегрузки.
СмотретьЗаявка
1355377
В. Н. Черепанов, В. Г. Суровцев, союгид ПАТЕКТ, НАЯ, БИБЛИО ТКА
МПК / Метки
МПК: H03K 3/04
Метки: генератор, импульсов, мощных
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-296232-generator-moshhnykh-impulsov-napryazheniya.html" target="_blank" rel="follow" title="База патентов СССР">Генератор мощных импульсов напряжения</a>
