Генератор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 29515
Автор: Львович
Текст

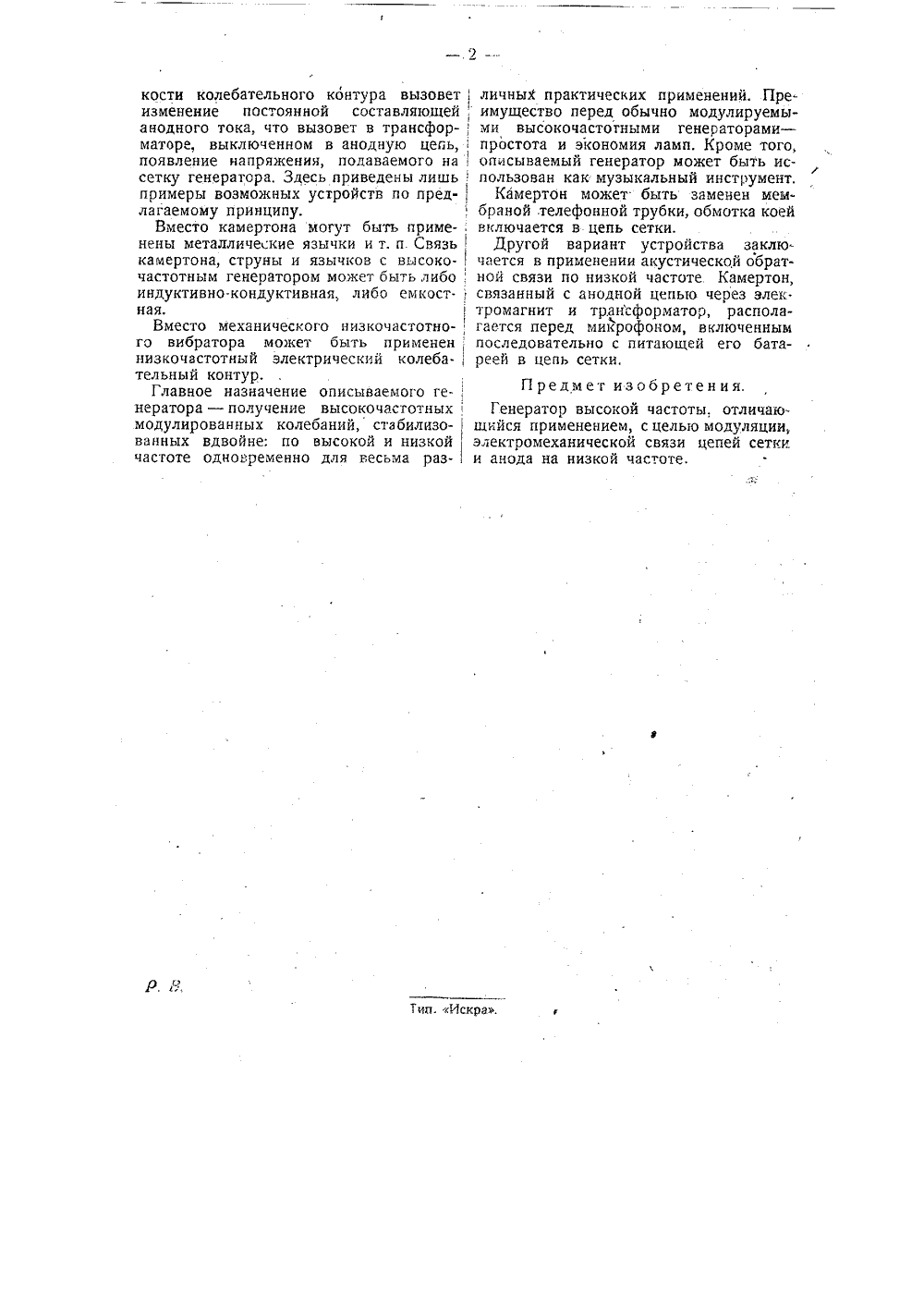

выдаче авторского свидетельства опубликовано 31 марта 1933 го Известны устройства, в которых низкочастотный генератор с электронной лампой возбуждается благодаря введению в цепь сетки камертона или струны. Такие генераторы называются камертонными или струнными и применяются для стабилизации тока звуковой частоты (камертонный) или для измерений (струнный). Здесь частота генерируемого тока определяется собственным периодом колебаний камертона или струны.Настоящее изобретение имеет целью устройство электромеханического вибратора, основанного на другом принципе.В генераторе высокой частоты, согласно изобретению, применена, с целью модуляции, электромеханическая связь це. пей сетки и анода на низкой частоте.Высокочастотный электронный генератор с собственным возбуждением по принципу обратной связи, или же возбуждаемый независимо, может быть, как известно, модулирован током звуковой частоты, подаваемым на сетку или в анодную цепь и генерируемым одним изизвестных способов, например, камертоном с прерывателем, возбуждаемыьГ аккумуляторами. Согласно настоящему изобретению модуляция осуществляется путем включения в анодную цепь первичной обмотки низкочастотного трансформатора, вторичная обмотка коего приключе.Йа 1 на к обмотке электромагнита, притягивающего одну из вилок камертона. Против другой вилки расположен еще один электромагнит, обмотка котооого включена в цепь сетки высокочастотного генератора,Действие устройства может быть объяснено следующим образом. Постоянная составляющая а водного тока, проходя через обмотку трансформатора, вызыва. ет при своем изменении во вторичной обмотке ток, вызывающий притяжение вилки камертона с помощью электромагнита, Благодаря этой деформации, другая вилка индуктирует в близ-лежащем другом электромагните э. д, с., действующую на сетку генераторной лампы и в свою очередь изменяющую постоянную составляющую анодного тока. Таким образом в описываемом устройстве происходит автомагническая низкочастотная модуляция высокочастотного тока. Высокая частота может быть стабилизована кварцем и т. п. известными способами.Вместо камертона может быть применена струна, вибрация коей может изменять емкость между самой струной и металлической подставкой. Эта емкость может составлять емкость или часть емкости высокочастотного колебательного контура генератора. Изменение же ем кости колебательного контура вызовет изменение постоянной составляющей анодного тока, что вызовет в трансформаторе, выключенном в анодную цепь, появление напряжения, подаваемого на сетку генератора, Здесь приведены лишь примеры возможных устройств по предлагаемому принципу.Вместо камертона могут быть поименены металлические язычки и т. п. Связь камертона, струны и язычков с высокочастотным генератором может быть либо индуктивно-кондуктивная, либо емкост. ная.Вместо механического низкочастотного вибратора может быть применен низкочастотный электрический колебательный контур.Главное назначение описываемого генератора - получение высокочастотных модулированных колебаний, стабилизованных вдвойне: по высокой и низкой частоте одновременно для весьма раз личных практических применений. Пре имущество перед обычно модулируемыми высокочастотными генераторами - простота и экономия ламп. Кроме того,описываемый генератор может быть ис: пользован как музыкальный инструмент.Камертон может быть заменен мем; браной .телефонной трубки, обмотка коейвключается в цепь сетки.Другой вариант устройства заклю-чается в применении акустической обрат, ной связи по низкой частоте Камертон, , связанный с анодной цепью через элек.тромагнит и трансформатор, распола- , гается перед микрофоном, включеннымпоследовательно с питающей его батаоеей в цепь сетки,П редм ет изобретен ия.Генератор высокой частоты, отличаю щийся применением, с целью модуляцииэлектромеханической связи цепей сеткии анода на низкой частоте.
СмотретьЗаявка
111342, 20.06.1932
Львович Р. В
МПК / Метки
Метки: генератор
Опубликовано: 31.03.1933
Код ссылки
<a href="https://patents.su/2-29515-generator.html" target="_blank" rel="follow" title="База патентов СССР">Генератор</a>
Генератор сетки дискретных частот
Номер патента: 255353
Опубликовано: 01.01.1969
Авторы: Кириллов, Расстригин
МПК: H03K 5/01
Метки: генератор, дискретных, сетки, частот
...напряжение с частотоц генерат 5 тора 2.Кольцо может быть дополнено сколь угодцоболышм числом генераторов. 20 Гецерагор сетки дискретных частот, состоящий из схемы ввода, замкнутого кольца оггенераторов, имеющих различные собственные частоты генерации, и выходного каскада,25 отличаюцийся тем, что, с целью полученияряда устойчивых положений по сетке частот,между упомянутыми генераторами, работающими в режиме затягивания, включены управляемые буферные усилители,1-1 астоящее изобретение относится к импульсноц технике, а именно к построению генератора сетки дискретных частот, предназначенного, например, для использования в системах дискретной памяти.Известны генераторы сетки дискретных частот, выполненные в виде г генераторов, включенных по...
Резервированный генератор сетки опорных частот
Номер патента: 1403397
Опубликовано: 15.06.1988
МПК: H05K 10/00
Метки: генератор, опорных, резервированный, сетки, частот
...триггера 22, выход которого является выходом блока обнуления.Резервированный генератор сетки опорных частот работает следующим об разом.При включении напряжения питания начинают работать задающие генераторы 14 в каждом канале 1-3 формирования импульсов. Поскольку частоты за дающих генераторов 14 могут несколько отличаться друг от друга (в пределах допуска), то сигналы на выходах делителей 15 частоты появляются сначала в одном из каналов 1-3 фор мирователей импульсов. Предположим, это происходит в канале 1. Тогда блок 16 обнуления формирует короткий импульс, который, пройдя через мажоритарный элемент 7, устанавливает в 25 исходное состояние триггеры 19 в делителе 15 частоты всех каналов 1-3. Блок 17 обнуления формирует короткий...
Генератор сетки импульсных последовательностей частот
Номер патента: 600704
Опубликовано: 30.03.1978
МПК: H03K 3/64
Метки: генератор, импульсных, последовательностей, сетки, частот
...16-ти разрядным распределителем; на фиг. 3 - этюры напряжений,формируемых ГСЧ.Как показано,на фиг. 1, ГСЧ содержит задающий генератор 1, к выходу которого подключен распределитель 2 импульсов. Особенность распределителя 2 заключается втом, что он выполнен с числом,разрядов, равным отношению частотьг Р задающего генератора к опорной частоте о, равному максимальному коэффициенту кратности п. К выходам распределителя 2 подключен сумматор3, состоящий из и элементов ИЛИ. На,выходах элементов ИЛИ сумматора 3 формируется требуемая сетка частот,Предлагаемое устройство работает следующим образомЗадающий генератор 1 формирует непрерывную последовательность импульсов с частотой Р, поступающую на распределитель 2.Число разрядов распределителя 2...
Генератор с управляемой частотой импульсов
Номер патента: 296244
Опубликовано: 01.01.1971
МПК: H03K 5/01
Метки: генератор, импульсов, управляемой, частотой
...но достаточным, чтобы при открытом дини сторе 3 усилитель 1 надежно закрывался.Величина тока утечки динистора в этом случае практически не влияет на режим работы генератора. Количество витков обмотки б определяется величиной емкости и необходи мой частотой генератора.Генератор работает следующим образом.При отсутствии сигнала управления в обмотке 8 усилитель 1 закрыт сигналом смещения в обмотке 7, Величина напряжения на 20 выходе усилителя 1 недостаточна для открывания динистора 3. При появлении сигнала управления напряжение на выходе усилителя 1 увеличивается с постоянной времени, определяемой параметрами цепи гибкой от рицательной обратной связи, емкостью 2 иобмоткой 5, а также коэффициентом усиления усилителя 1. Когда...
Генератор импульсов инфранизких частот
Номер патента: 344566
Опубликовано: 01.01.1972
Авторы: Семененко, Шаргородский
МПК: H03K 3/02
Метки: генератор, импульсов, инфранизких, частот
...контактов 8 и 9 исполнительного реле 10. Диоды 11 и 12 подключены через ре зистор б к генератору 7 коммутирующих импульсов и к общей точке переключающих контактов 8 и 9 исполнительного реле 10. Диоды 11 и 12,подключены через резисторы 13 и 14 к потенциометрам регулировки длительно сти импульса 15 и паузы 1 б, а через разделительные конденсаторы 17 и 18 - на вход триггера 19. Питание генератора подается на зажимы 20 и 21.Генератор работает следующим образом, 15 При включении питания происходит зарядконденсатора 1 через резистор 3, контакт 8 и внутреннее сопротивление генератора 7 коммутирующих импульсов.По мере того, как напряжение на конденса торе 1 достигает уровня, снимаемого с потенциометра 1 б, открывается диод 12, и импульс...
Предыдущий патент: Устройство для контроля вызова селекторных телефонных аппаратов
Следующий патент: Способ сообщения положительного напряжения дополнительным сеткам многосеточных ламп
Случайный патент: Устройство для измерения коэффициента нелинейных искажений периодического сигнала
