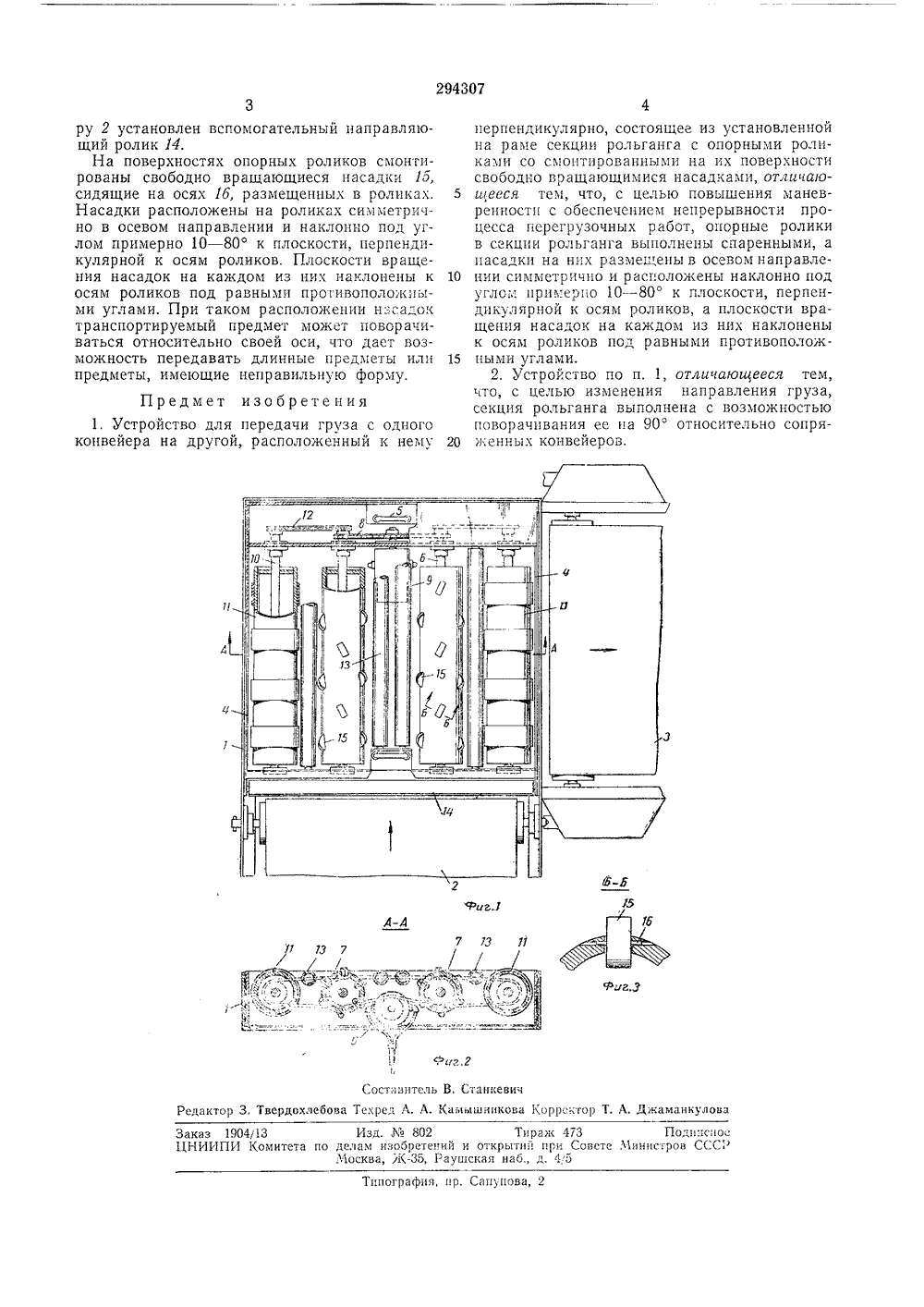

О П И С А Н И Е 294307ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК ПАТЕНТУ исимый от патентаМПК В 65 д 39/00 аявлено 02,1 Ч.1966 ( 1068054/27-1 11.1965,477,503,Штаты Америки риоритет 05 Соединеннь Комитет по делам изобретений и откры при Совете МинистрСССР ДК 621.867,1ранцы артин СандерсоШтаты Америки) ная фирма уге КомпаниШтаты Америки) аявит УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ ГРУЗАОГО КОНВЕЙЕРА НА ДРУГОЙ, РАСПОЛОЖЕННЫЙ К НЕМУ ПЕРПЕНДИКУЛЯРНО Известны устроиства для передачи груза с одного конвейера на другой, расположенный к нему перпендикулярно, состоящие из установленной на раме секции рольганга с опорными роликами со смонтированными на их поверхности свободно вращающимися насадками.Целью изобретения является повышение маневренности с обеспечением непрерывности процесса перегрузочных работ. 1Это достигается тем, что опорные ролики в секции рольганга выполнены спаренными, а насадки на них размещены симметрично в осевом направлении и расположены наклонно под углом примерно 10 - 80 к плоскости, 1 перпендикулярной к осям роликов, а плоскости вращения насадок на каждом из них наклонены к осям роликов под равными противоположными углами.Для изменения направления груза секция 2 рольганга выполнена с возможностью поворачивания ее на 90 относительно сопряженных конвейеров.На фиг. 1 показано предлагаемое уво в плане; на фиг. 2 - сечение по Ариг. 1; на фиг, 3 - сечение по Б - Б нУстройство содержит коробчатуюквадратной формы, смонтированную ду сходящими концами конвейеров 2 и 8, расположенных взаимно перпендикулярно. В коробчатой раме установлена секция 4 рольганга, которая смонтирована в съемной раме также квадратной формы, выполненной с возможностью поворачивания ее на 90 относительно сопряженных конвейеров, что и осуществляется при необходимости изменения направления груза. Поворот секции производится вручную, для чего на ее раме предусмотрены скобы б.В раме секции рольганга укреплены посаженные на валиках 6 опорные ролики 7, которые спарены при помощи цепной передачи 8, имеющей возможность реверсирования. Привод осуществляется от гидродвигателя 9, установленного в раме секции рольганга, По обеим сторонам опорных роликов в секции на валиках 10 смонтированы обрезиненные передающие ролики 11. Валики последних связаны с валиками опорных роликов цепными передачами 12, обеспечивающими при включении гидродвигателя вращение всех роликов в одном направлении. В промежутках между опорными и передающими роликами смонтированы вспомогательные направляющие ролики 13, Со стороны примыкания к раме устройства перпендикулярно к расположенному конвейе294307 и 15 1 Фиг ЯСоставитель В, СтанкевичРедактор 3. Твердохлебова Текред А. А. Камышникова Корректор Т. А. Джаманкулова Заказ 1904/13 Изд гС 802 Тираж 4(3 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Минисгров СССРМосква, Ж, Раушская наб., д. 4 5 Тппографич, пр. Сапунова, 2 ру 2 установлен вспомогательный направляющий ролик 14.На поверхностях опорных роликов смонтированы свободно вращающиеся насадки 15, сидящие на осях 1 б, размещенных в роликах. Насадки расположены на роликах симметрично в осевом направлении и наклонно под углом примерно 10 - 80 к плоскости, перпендикулярной к осям роликов. Плоскости вращения насадок на каждом из них наклонены к осям роликов под равными прогивоположпыми углами. При таком расположении наса-ок транспортируемый предмет может поворачиваться относительно своей оси, что дает возможность передавать длинные предметы или предметы, имеющие неправильную форму. Предмет изобретения 1. Устройство для передачи груза с одногоконвейера на другой, расположечный к нему перпендикулярно, состоящее из установленной на раме секции рольганга с опорными роликами со смонтированными на их поверхности свободно вращающимися насадками, отлииаго щееся тем, что, с целью повышения маневренности с обеспечением непрерывности процесса перегрузочных работ, опорные ролики в секции рольганга выполнены спаренными, а насадки на них разме ены в осевом направле нии симметрично и расположены наклонно подуглом примерно 10 - 80 к плоскости, перпендикулярной к осям роликов, а плоскости вращения насадок на каждом из них наклонены к осям роликов под равными противополож ными углами.2. Устрокство по п, 1, отличающееся тем,что, с целью изменения направления груза, секция рольганга выполнена с возможностью поворачивания ее на 90 относительно сопря женных конвейеров.
