Моделирующее устройство для расчета сетевых графиков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

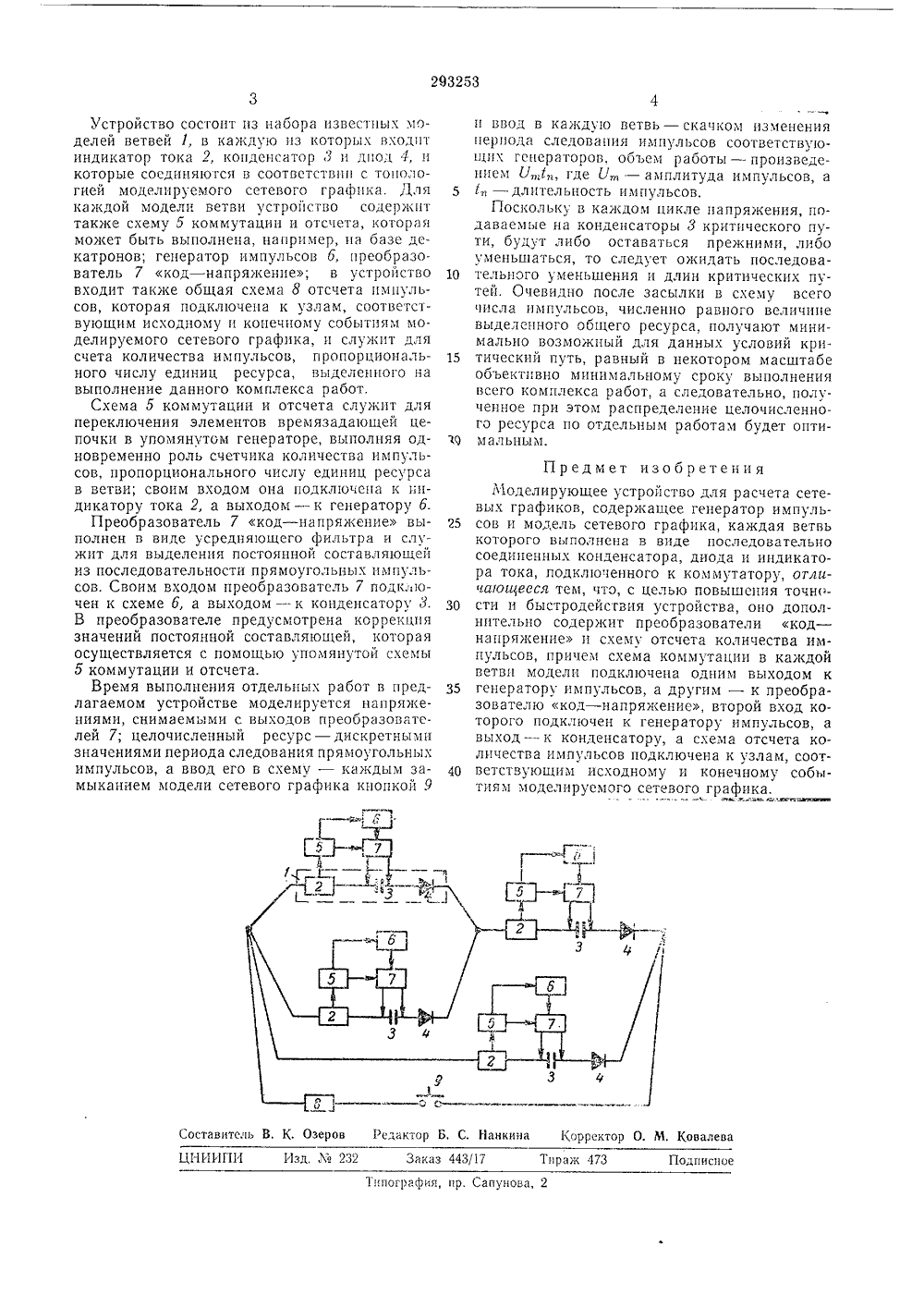

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических РеспубликЗависимое от авт. свидетельства1353946/18-24) Заявлено 01 Х 1,196 с присоединением за МПК С 06 д вки При ет Комитет по делам ззбретений и открытий при Сосете Министров СССР. Бюллетеньковано 15,. п ликования описания 12.111.1971 Дат ъхза ю ю авторызобретения С. Цой, С. И. Петрович и Ю, С. Васильев Институт горного дела АН Казахской СС Заявите РАСЧЕТА ОДЕЛИРУЮЩЕЕ УСТРОЙСТВО СЕТЕВЫХ ГРАфИКО2 Настоящее изобретение относится к области вычислительной техники и может быть применено для оперативного решения задач оптимального распределения целочисленного ограниченного ресурса на сетевых графиках. 5Известные моделирующие устройства либо позволяют лишь определять в отдельные моменты суммарное потребление ресурса, уже каким-то образом распределенного по отдельным работам, либо моделируют процесс опти мального распределения только бесконечно делимого ресурса,Целью настоящего изобретения является автоматическое получение точного целочисленного оптимального распределения ограниченнтях 15 ресурсов на сетевых графиках.Указанная цель достигается в предлагаемом устройстве благодаря тому, что в него для каждой модели ветви введены: схема коммутации и отсчета пропорционального ресурсу 20 в ветви количества импульсов, которая подключена к индикатору тока; схема генерации импульсов, которая подключена к схеме коммутации и отсчета; преобразователь код - напряжение, который подключен своим вхо дом к схеме генерации импульсов, а выходом - к конденсатору; в устройство введена также общая схема отсчета количества импульсов, пропорционального выделенному на выполнение всего комплекса работ ресурсу, 30 которая подключена к узлам, соответствующим исходному и конечному событиям моделируемого сетевого графика.Как известно, при целочисленном изменении ресурсов в некоторых пределах время-ресурсная характеристика работы будет иметь ступенчатую форму, огибающая которой является гиперболой.Если, как обычно, время выполнения работы моделировать напряжением, то величина этого напояжения должна дискретно изменяться согласно гиперболической огибающей время-ресурсной характеристики моделируемой работы при каждом целочисленном изменении ресурса, занятого на выполнении этой работы, Перечисленные схемы, соединенные указанным образом между собой и с элементами модели ветви, обеспечивают автоматическую настройку на гиперболический закон изменения напряжения и дискретное изменение величины этих напряжений. С их помощью в устройстве моделируется также ввод единиц ресурса в моделируемую сеть и решается задача точного целочисленного распределения этих единиц по моделям отдельных ветвей этой сети. На чертеже изображено соединение моделеи ветвей в соответствии с топологией сетевого графика с включением общего счетчика ресурса.293253 тор Б, С. Ианкина Коррект Ковалева ставитель В. К. Озеров Заказ 443117 Тираж 47 1-1 ИИПИ Изд, М 23 одписио Типографии, ир. Сапунова, 2 Устройство состоит пз набора известных моделей ветвей 1, в каждую из которых входит индикатор тока 2, конденсатор 3 и диод 4, и которые соединяются в соответствии с топологией моделируемого сетевого графика. Для каждой модели ветви устройство содеркпт также схему 6 коммутации и отсчета, которая может быть выполнена, например, на базе декатронов; генератор импульсов 6, преобразователь 7 код - напряжение; в устройство входит также общая схема 8 отсчета импульсов, которая подключена к узлам, соответствующим исходному и конечному событиям моделируемого сетевого графика, и служит для счета количества импульсов, пропорционального числу единиц ресурса, выделенного на выполнение данного комплекса работ.Схема 6 коммутации и отсчета служит для переключения элементов времязадающей цепочки в упомянутом генераторе, выполняя одновременно роль счетчика количества импульсов, пропорционального числу единиц ресурса в ветви; своим входом она подключена к индикатору тока 2, а выходом - к генератору 6.Преобразователь 7 код - напряжение выполнен в виде усредняющего фильтра и служит для выделения постоянной составляющей из последовательности прямоугольных импульсов. Своим входом преобразователь 7 подк. ючен к схеме 6, а выходом - к конденсатору 3. В преобразователе предусмотрена коррекция значений постоянной составляющей, которая осуществляется с помощью упомянутой схемы 6 коммутации и отсчета.Время выполнения отдельных работ в предлагаемом устройстве моделируется напряжениями, снимаемыми с выходов преобразователей 7; целочисленный ресурс - дискретными значениями периода следования прямоугольных импульсов, а ввод его в схему - каждым замыканием модели сетевого графика кнопкой 9 4и ВВОД В кдл 1 дуо ВетВь - скачкох изменения периода следования импульсов соответствующих генераторов, объем работы - произведением 71 тв, где Ст - амплитуда импульсов, а 1, в длительнос импульсов,Поскольку в каждом цикле напряжения, подаваемые на конденсаторы 3 критического пути, будут либо оставаться прежними, либо уменьшаться, то следует ожидать последова тельного уменьшения и длин критических путей, Очевидно после засылки в схему всего числа импульсов, численно равного величине выделенного общего ресурса, получают минимально возможный для данных условий кри тический путь, равный в некотором масштабеобъективно минимальному сроку выполнения всего комплекса работ, а следовательно, полученное при этом распределение целочисленного ресурса по отдельным работам будет оптий мальным. Предмет изобретенияМоделирующее устройство для расчета сетевых графиков, содержащее генератор импуль сов и модель сетевого графика, каждая ветвькоторого выполнена в виде последовательно соединенных конденсатора, диода и индикатора тока, подключенного к коммутатору, отличаодееся тем, что, с целью повышения точн 1- 3 О сти и быстродействия устройства, оно дополнительно содержит преобразователи код - напряжение и схему отсчета количества импульсов, причем схема коммутации в каждой ветви модели подключена одним выходом к 35 генератору импульсов, а другим - к преобразователю код - напряжение, второй вход которого подключен к генератору импульсов, а выход - к конденсатору, а схема отсчета количества импульсов подключена к узлам, соот 4 о ветствующим исходному и конечному событиям моделируемого сетевого графика.
СмотретьЗаявка
1353946
С. Цой, С. И. Петрович, Ю. С. Васильев Институт горного дела Казахской ССР, ГгХНКчГ КЛЯ ЙКЛЙОТЕ
МПК / Метки
МПК: G06G 7/122
Метки: графиков, моделирующее, расчета, сетевых
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-293253-modeliruyushhee-ustrojjstvo-dlya-rascheta-setevykh-grafikov.html" target="_blank" rel="follow" title="База патентов СССР">Моделирующее устройство для расчета сетевых графиков</a>
