Система регулирования параметров воздуха с дистанционным управлением
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

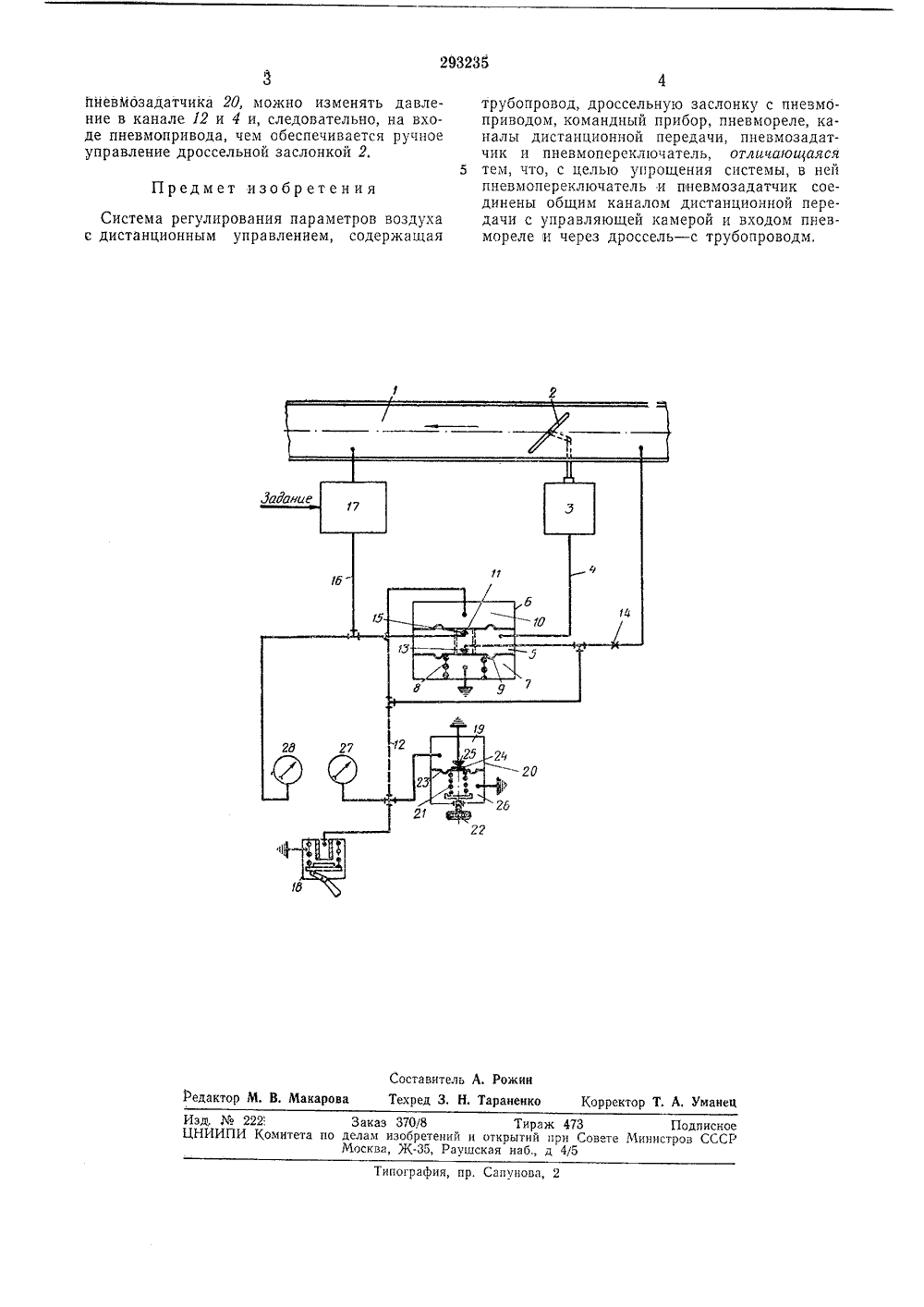

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 293235 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства05 д 16/00 64 д 13/04 967 ( 1135138/40-23 М Заявлено 22.11 с присоединением заявкиКомитет по делам ПриоритетОпубликован изобретений и открытипри Совете МинистровСССР УДК 621,531,3:629,7..048.3 (088.8) 1.1971. Бюллетеньта опубликования описания З.П 1.19 Авторыизобретения П,4 ЛЕ 1 тТЛ:ХЙЙЧЕ С, К, Ревенко и Р, 1 О. Федосее 10-,т м3 витель ИВЛЕВО СТЕМА РЕГУЛИРОВАНИЯ ПАРАМЕТРОВ В С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ У Настоящее изобретение относится к области регулирования параметров воздуха систем кондиционирования летательных аппаратов,Известные системы регулирования параметров воздуха требуют для осуществления переключения и дистанционного управления самостоятельных каналов дистанционной передачи.Целью настоящего изобретения является создание такой системы регулирования, которая устранила бы необходимость в нескольких каналах дистанционной передачи.Для этого пневмопереключатель и пневмозадатчик соединены общим каналом дистанци. онной передачи с управляющей камерой ивходом пневмореле и через дроссель - с трубопроводом.На чертеже показана схема системы регулирования.Система регулирования состоит из трубопровода 1, в котором установлена заслонка 2 с пневмоприводом 3, входной канал 4 которого соединен с камерой 5 пневмореле б. Камера 7 пневмореле б с пружной 8 и мембраной 9 соединена с атмосферой, а управляющая камера 10, отделенная от камеры 5 мембраной 11, соединена каналом 12 дистанционной передачи с соплом 13 и через дроссель 14 - с трубопроводом. Сопло 15 соединено с выходным каналом 1 б командного прибора 17. Канал дистанционной передачи 12 соединен с пневмопере 2ключателем 18, выход которого соединен с атмосферой, камерой 19, пневмозадатчиком 20 выполненным, например в виде одномембранного клапана с пружиной 21 и рукояткой 22.5 На мембране 23 пневмозадатчика 20 расположена заслонка 24 сопла 25; камера 2 б задат.чика и сопло 25 связаны с атмосферой.В каналах 12 и 1 б установлены манометры27 и 28,10 Система работает следующим образом.В режиме автоматического регулированияпри пневмопереключателе 18, установленном в положении, когда канал 12 соединен с атмосферой, давление в канале 12 и, следова тельно, в камере 10 пневмореле б будет практически равно атмосферному. С помощью пружины 8 мембраны 9 и 11 переместятся, сопло 15 откроется, а сопло 13 закроется, при этом пневмопривод 3 через канал 4 и камеру 5, соп ло 15, канал 1 б соединится с выходом командного прибора 17.При установке пневмопереключателя в положение, при котором канал 12 не соединен с атмосферой, давление в нем определяется 25 пневмозадатчиком 20.Под действием давления в управляющей камере 10 мембраны 9 и 11 переместятся, сопло 15 закроется, а сопло 13 откроется, соединив канал 12 через камеру 5 и канал 4 со входом 30 пневмопривода 3. Перемещая рукоятку 22293235 Предмет изобретения Составитель А. Рожин Техред 3. Н. Тараненко Корректор Т. А. Уманец Редактор М, В. Макарова Изл 222 Заказ 3708 Тираж 473 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, К, Раушская наб., д 4/5 Типография, пр. Сапунова, 2 пневМозадатчика 20, можно изменять давление в канале 12 и 4 и, следовательно, на входе пневмопривода, чем обеспечивается ручное управление дроссельной заслонкой 2,Система регулирования параметров воздухас дистанционным управлением, содержащая трубопровод, дроссельную заслонку с пневмоприводом, командный прибор, пневмореле, каналы дистанционной передачи, пневмозадатчик и пневмопереключатель, отличающаяся 5 тем, что, с целью упрощения системы, в нейпневмопереключатель и пневмозадатчик соединены общим каналом дистанционной передачи с управляющей камерой и входом пневмореле и через дроссель - с трубопроводм,
СмотретьЗаявка
1135138
К. Ревенко, Р. Ю. Федосеев
МПК / Метки
МПК: B64D 13/04, G05D 16/00
Метки: воздуха, дистанционным, параметров, управлением
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-293235-sistema-regulirovaniya-parametrov-vozdukha-s-distancionnym-upravleniem.html" target="_blank" rel="follow" title="База патентов СССР">Система регулирования параметров воздуха с дистанционным управлением</a>
