Сигнализатор уровня жидкости

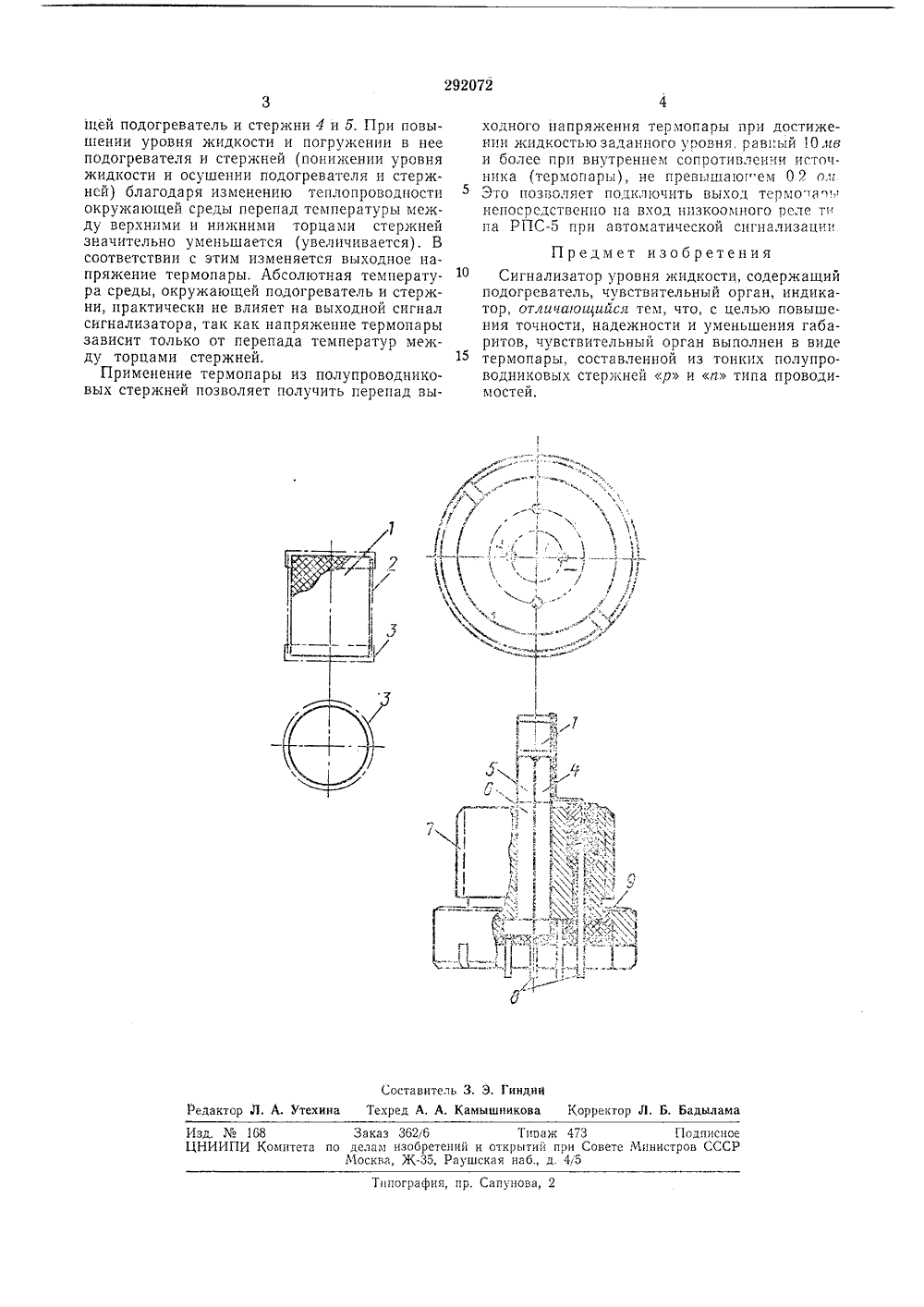

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 22 О 72 Союз Советских Социалистических Республик-1 О) МПК б 011 23 Комитет по делам изобретениЯ и открытий при Совете Министров СССР, Хейфец, В, М. Емельянов. В, Н, Кузьмин и В, Д, Ла Заявите СИ ГНАЛИЗ УРОВНЯ ЖИДКОС ить точность уменьшить е обще Опубликовано 06.1,1971. Бюл Дата опубликования описан Изобретение относится к области прибор строения и может быть использовано для а томатизации контроля уровня жидкости.Известные сигнализаторы уровня жидкости обладают относительно сложной схемой, а их 5 показания сильно зависят от температуры окружающей среды.Предложенный сигнализатор уровня жидкости отличается от известных тем, что у него чувствительный элемент выполнен в виде тер мопары, составленной из тонких полупроводниковых стержней р и и типа проводимостейй.Это позволяет повысиность сигнализатора и го гты.На чертеже показан сигнализатор в м виде.Подогреватель 1 представляет собой поверхностное сопротивление и состоит из цилиндри ческого керамического основания, на боковую поверхность которого нанесена металлоокисная пленка 2. На часть боковой поверхности и торцовые поверхности основания нанесены выводы 3. Верхние торцовые части стержня 4 и 25 типа проводимости и стержня 5 р типа проводимости, спаянные между собой, образуют горячий спай термопары, и залужены. Нижний торец подогревателя, припаянный к верхнему торцу термопары, образует надежный зо тепловой контакт. Удлинители б изолированы друг от друга и от втулки 7 электроизоляционным лаком, подпаяны к стержням 4 и 5, также изолированным друг от друга до места спая на верхних торцах, и образуют выходные контакты термопары. Питающее напряжение подключено к подогревателю через герметичные выводы 8. Втулка 7 обеспечивает герметичную установку сигнализатора уровня жидкости на стенке резервуара с контролируемой жидкостью н хорошую теплопередачу от нижних торцов термопары на стенку резервуара,Выступающая из втулки 7 часть сигнализатора уровня жидкости (подогреватель и стержни) покрыта электроизоляционным герметизирующим покрытием, состав которого выбирается в зависимости от химического состава и температуры подлежащей контролю жидкости.Подогреватель включается в цепь переменного тока промышленной частоты. Подводимое напряжение должно обеспечивать превышение температуры горячего спая термопары над температурой втулки 7 (стенки сосуда) на 30 - 40 С. За счет разогрева подогревателя создается перепад температур между верхним и нижним торцами стержей 4 и 5, приводящий к возникновению э.д.с. на выходных контактах термопары. Этот перепад при постоянной мощности подогревателя в значительной степени зависит от теплопередачи среды, окружаю/ -"о Ду Составитель 3, Э. Гиндинактор Л. А. Утехина Техред А. А. Камышникова Корректор Л. Б. Бадылама Изд.168 Заказ 3626 Типаж 473 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д 415ппография, пр. Сапунова,щей подогреватель и стержни 4 и б. При повышении уровня жидкости и погружении в нее подогревателя и стержней (понижении уровня жидкости и осушении подогревателя и стержней) благодаря изменению теплопроводности окружающей среды перепад температуры между верхними и нижними торцами стержней значительно уменьшается (увеличивается). В соответствии с этим изменяется выходное напряжение термопары, Абсолютная температура среды, окружающей подогреватель и стержни, практически не влияет на выходной сигнал сигнализатора, так как напряжение термопары зависит только от перепада температур между торцами стержней.Применение термопары из полупроводниковых стержней позволяет получить перепад выходного напряжения термопары при достижении жидкостью заданного уровня, равный 10,яв и более при внутреннем сопротивлении источника (термопары), не превыцаюп ем 02 о.н Это позволяет подключить выход термопап и непосредственно па вход низкоомного реле гп па РПСпрп автоматической сигнализации Предмет изобретенияСигнализатор уровня жидкости, содержащийподогреватель, чувствительный орган, индикатор, отличающийся тем, что, с целью повышения точности, надежности и уменьшения габаритов, чувствительный орган выполнен в виде 15 термопары, составленной из тонких полупроводниковых стержней р и п типа проводимостей.
