Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 291316
Автор: Жовтис
Текст

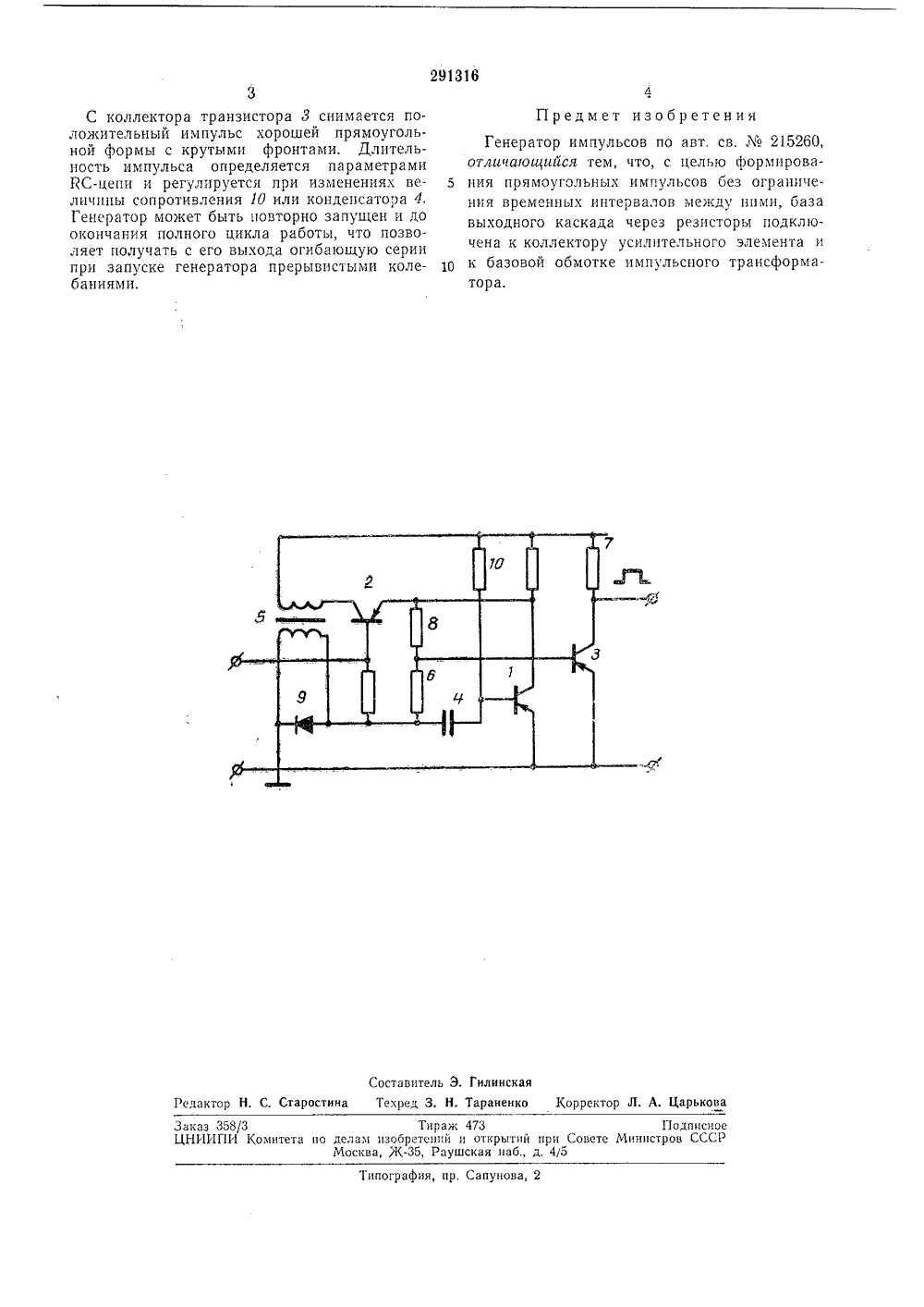

О П И С А Н И Е 2936ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства215260Заявлено 27.1.1967 ( 1129354,26-9)с присоединением заявкиПриоритетОпубликовано 061.1971. Бюллетень ЛЪ 3Дата опубликования описания 25.11.1971 МПК Н 0313,/02 Комитет по делам изобретений и открытий при Совете Министров СССРАвторзоб ретени М, Жовтис Заявител ГЕНЕРАТОР ИМПУЛЬСОВ На чертеже ма генератора Генератор с ля на транзис транзисторе 2 зисторе 3. В уриведена принципиальная схе стоит из насыщенного усилите оре 1, управляемого ключа на и выходного каскада на трап стойчивом состоянии транзи Из основного авт. св.215260 известен генератор импульсов. Он с абжеы усилительным элементом с коммутируемой цепью положительной обратной связи и характеризуется е что между колмутируевотрансформаторной, цепью положительной обратной связи и входом усилительного элемента включен врем язадающий конденсатор, Это улучшает формы импульсов.Предлагаемое устройство отличается от известного тем, что в нем использован каскад с общим эмиттером с нагрузкой в цегш коллектора, База выходного каскада подключена через резисторы к коллектору усилительного элемента и к базовой обмотке импульсного трансформатора, Это обеспечивает формирование прямоугольных импульсов без ограничения временных интервалов между ними.Вместе с тем предлагаемое устройство содержит все признаки устройства по авт. св.215260, является его усовершенствованием и без него не может быть самостоятельно использовано. открыт и насыщен, а транзисторы 2 иты. Конденсатор 4 разряжен, цепь польной обратной связи разомкнута.С подачей запускающего импульса на базу5 транзистора 2 замыкается цепь трансформаторной обратой связи, возникает регснератпвный процесс, который приводит к зарядуконденсатора 1. Во время этого процесса набазовой обмотке импульсного трансформато 10 ра 5 форхшруется мощный отрицательный импульс, который через резистор 6 открываеттранзистор 3, вызывая резкий перепад напряжения на его нагрузке 7. " окончаниемзаряда конденсатора 4 транзистор 1 запирает 15 ся, напряжение на его коллекторе падает,поддерживая через резистор 8 в насыщенномсостоянии транзистор 3 после окончания импульса па трансформаторе. После этого начинается разряд конденсатора, во время кото 20 рого транзистор 1 находится в запертом состоян а разстор 3 - в отрытом асыщеном. В некогорьш момент времеш напряжение на конденсаторе доспгает значения, прп котором транзистор 1 открывается,2" а транзистор 3 запирается, 1.1 а этом заканчивается цикл работы генератора, после чегоможет быть осуществлен следующий его запуск. Диод 9 установлен для ограшгчсния положительного выброса на обмогке трансфор 30 матора,291316 Предмет изобретения ставптель Э. Гилинска екред 3. Н. Тараненко актор Н. С ректор Л. А. Царьков аростин Заказ 358/3 Тираж 473 Подп пена ЦНИИПИ Комитета по делам изобретений и открьпий при Совете Министров СССР Москва, Ж, Раушская паб., д, 4/5пография, пр. Сапунова, 2 С коллектора транзистора 8 снимается положительный импульс хорошей прямоугольной формы с крутыми фронтами. Длительность импульса определяется параметрами ЙС-цепи и регулируется при изменениях величины сопротивления 10 или конденсатора 4. Генератор может быть повторно запущен и до окончания полного цикла работы, что позволяет получать с его выхода огибающую серии при запуске генератора прерывистыми колебаниями. Генератор импульсов по авт. св.215260,отличагошийся тем, что, с целью формирова ния прямоугольных импульсов без ограничения временных интервалов между ними, база выходного каскада через резисторы подключена к коллектору усилительного элемента и к базовой обмотке импульсного трансформатора.
СмотретьЗаявка
1129354
И. М. Жовтис
МПК / Метки
Опубликовано: 01.01.1971
Код ссылки
