Ждущий блокикг-генератор

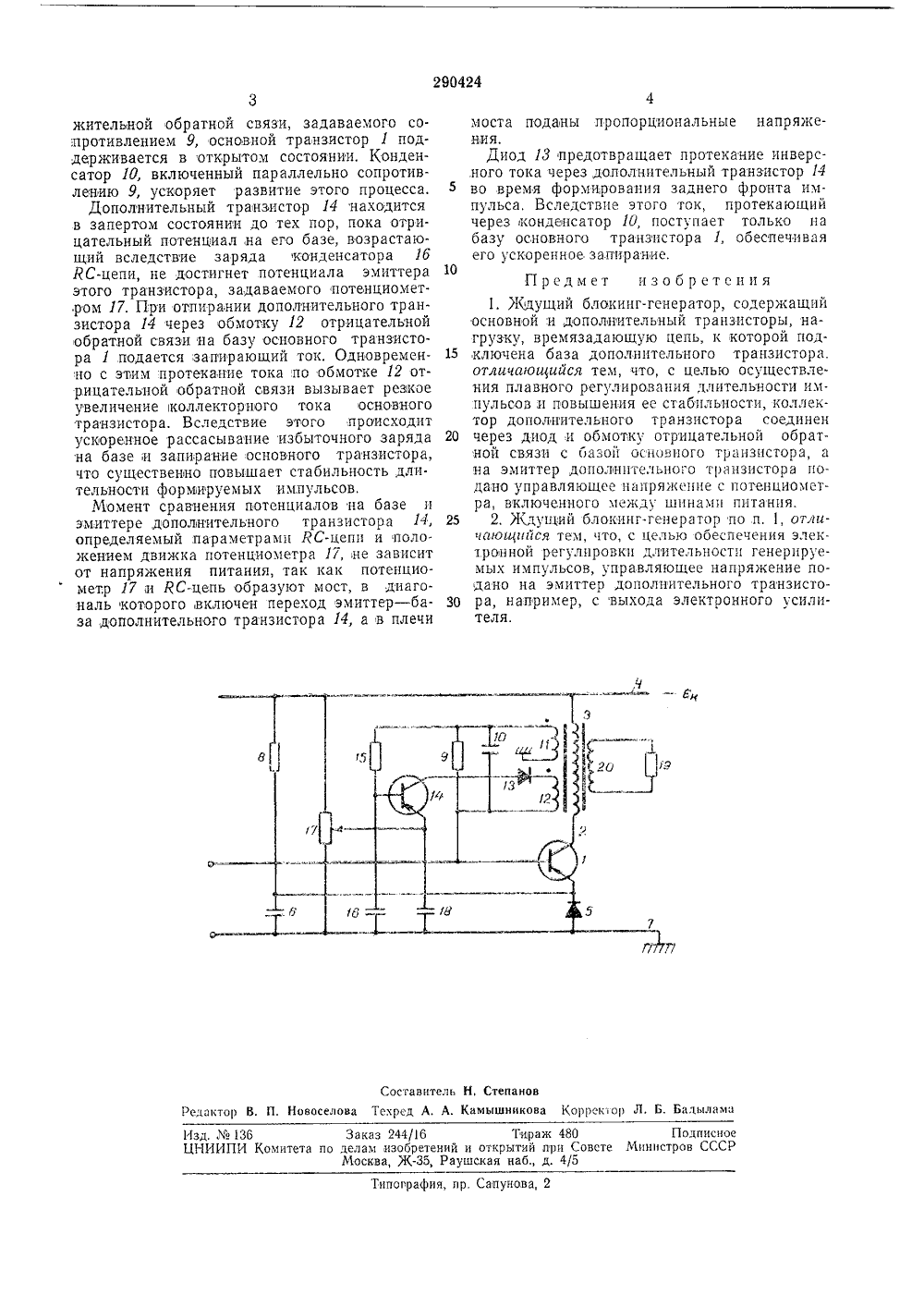

Зависимое от авт, Заявлено ОЗ.Х.196 с присоединешгем идетельства М Ес 330 МП До 1187869 26-9) аявки .; Кантат па исссм ссбрстсеб и аткрцтяй ааи Сссстс Гасиястрав ИОРриоритет Опубликовано 22.ХЕ 1.1970. Бюллетень М 2за 1971 Дата опубликования описания 15.11,1971 ДК 621.373.52(088 Авторзобретени Б, Л, Глебов сковский ордена Ленина энергетический инститаявител 2 к зобретение относится к импульонои техн Известны блокинг-генераторы со стабилизацией длительности импульса при помощи цепи, содержащей дополнительный транзистор и времязадающую цепь.Недостатком известных блокинг-генераторов является невозможность плавного регулирования длительности импульсов и ее неудовлетворительная стабильность.Целью изобретения является, повышение стабильности и осуществление плавного электронного регулирования длительности импульсов, что достигается соединением коллектора дополнительного транзистора через диод и обмотку отрицательной обратной связи с базой основного транзистора, а на эмиттер дополнительного транзистора подано управляющее напряжение с потенциометра, включенного между щинами питания.Для обеспечения электронной регулировки длительности генерируемых импульсов управляющее напряжение может быть подано на эмиттер дополнительного транзистора, например, с выхода электронного усилителя.На чертеже показана схема предлагаемого устройства.Коллектор основного транзистора 1 соединен через первичную обмотку 2 трансформатора 3 с отрицательной шиной 4 питания. Змиттер этого транзистора соединен через диод 5 и параллельный ему конденсатор 6 с нулевой шиной 7, а через сопротивление 8 - с отрицательной шиной 4 питания. База ос новного транзистора 1 через сопротивление 9и параллельный ему конденсатор 10 соединена с началом обмотки 11 обратной связи и, кроме того, непосредственно связана с концом обмотки 12 отрицательной обратной связи. О Конец обмотки 11 обратной связи заземлен, аначало обмотки 12 отрицательной обратной связи связано через диод 13 с коллектором дополнительного транзистора 14. База этого транзистора присоединена к средней точке 5 ЯС-цепи, состоящей из сопротивления 15 иконденсатора 16, Эмиттср дополнительного транзистора 14 соединен с движком потенциометра 17 и, кроме того, связан с нулевой шиной 7 через ускоряющий конденсатор И. НаО грузка 19 блокинг-гснератора подключена кзажимам нагрузочной обмотки 20.Схехта работает следующим образом. Вждущем состоящая между базой и эмиттсром обоих транзисторов 1 и 14 действуют запи раюцтие напряжения, снимаемые с катодадиода 5 и движка потснциометра 17 соответственно. ГЕри поступлении отрицательного пускового импульса на базу основного транзистора 1 он отпирается, и в схеме развивается ЗО блокинг-процесс. За счет действия тока полоИзд. %136 Заказ 244/1 б Тираж 480 ЦНИИПИ Комитета по делам изобретений и открытий при Сове Москва, Ж, Раушская наб д. 4/5ипопрафия, пр. Сапунова,жительной обратной связи, задаваемого со:противлением 9, основной транзистор 1 поддерживается в открытом состоянии. Конденсатор 10, включенный параллельно сопротивлению 9, ускоряет развитие этого процесса.Дополнительный транзистор 14 находится в запертом состоянии до тех пор, пока отрицательный потенциал,на его базе, возрастающий вследствие заряда конденсатора 16 ЛС-цепи, не достигнет потенциала эмиттера этого транзистора, задаваемого потенциометром 17. При отпирании дополнительного транзистора 14 через обмотку 12 отрицательной обратной связи на базу основного транзистора 1 подается запирающий ток, Одновременно с этим протекание тока по обмотке 12 отрицательной обратной связи вызывает резкое увеличение коллекторного тока основного транзистора. Вследствие этого происходит ус 1(оренное рассасывание избыточного заряда на базе и запирание основного транзистора, что существенно повышает стабильность дли. тельности формируемых импульсов.Момент сравнения потенциалов на базе и эмиттере дополнительного транзистора 14, определяемый параметрами РС-цепи и поло. жением движка потенциометра 17, не зависит от напряжения питания, так как потенциометр 17 и ЯС-цепь образуют мост, в диагональ которого включен переход эмиттер - база,дополнительного транзистора 14, а в плечи моста податны пропорциональные напряжения.Диод 13 предотвращает протекание инверсного тока через дополнительный транзистор 14 5 во время формирования заднего фронта импульса. Вследствие этого ток, протекающий через конденсатор 10, поступает только па базу основного транзистора 1, обеспечивая его ускоренное,запирание.10Предмет изобретения1. Кдущий блокинг-генератор, содержащийосновной и дополнительный транзисторы, нагрузку, времязадающую цепь, к которой под ключена база дополнительного транзистора.отличающийся тем, что, с целью осуществле.ния плавного регулирования длительности импульсов,и повышения ее стабильности, коллектор дополнительного транзистора соединен 20 через диод и обмотку отрицательной обратной связи с базой основного транзистора, а на эмиттер дополштельного транзистора подано управляющее напряжение с потенциометра, включенного между шинамп питания.25 2. Ждущий блокинг-генератор по п, 1, отличаюи 1 ийся тем, что, с целью обеспечения электронной регулировки длительности генерируемых импульсов, управляющее напряжение подано на эмиттер дополнительного транзисто ра, например, с выхода электронного усилителя,
