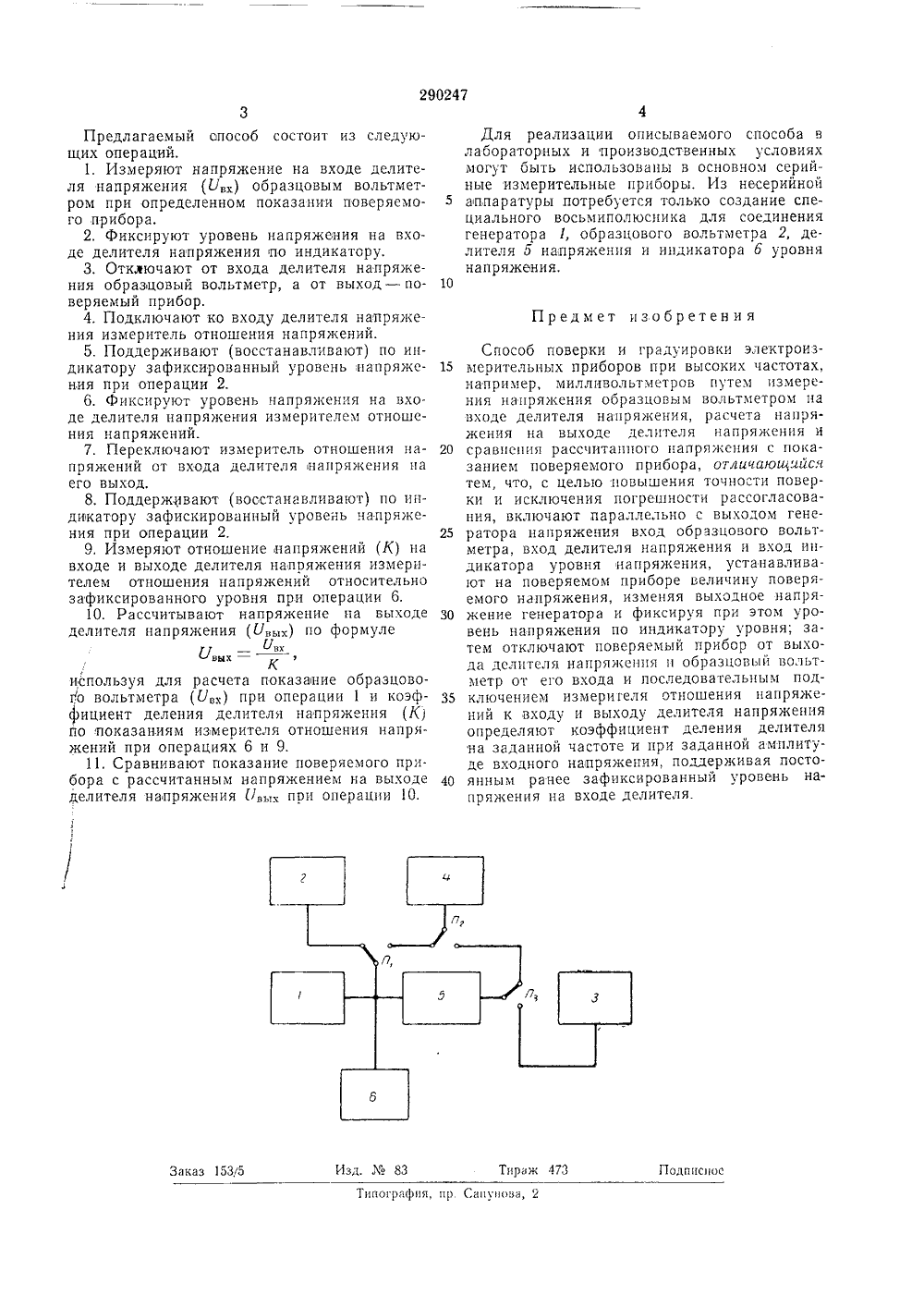

О П И С А Н И Е 29024 УИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Овюа Соввтскик Социалистических Республиквисимое от авт, свидетельствааявлено 16,Ч 1.1969 (ЛЪ 1338525/18-10) МПК б 01 г 35/ОЭ присоединением заявкиКомитет по дел зобретений и отк при Совете Минно СССРПриоритет иив ДК 621.317.089,6(088 Опубликовано 22.Х 1.1970. Бюллетень2 за 1971 Дата опубликования описания 6.1 Ч.1971Авторы зобрете М федоров и В елев аявитель СПОСОБ ПОВЕРКИ И ГРАДУИРОВКИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ ПРИ ВЫСОКИ ЧАСТОТАХДанное изобретение относится к области электроизмерительной техники.Известный способ поверки и градуировкн милливольтметров, требующий для своей реализации генератор, образцовый делитель напряжения и образцовый вольтметр, заключается в измерении напряжения на входе образцового делителя напряжения образцовым вольтметром, расчете напряжения на выходе образцового делителя напряжения и сравнении показания поверяемого прибора с рассчитанным значением напряжения на выходе образцового делителя У,ы,Однако для своей реализации этот способ требует применения только аттестованного образцового делителя напряжения,обладаю:цего высокой стабильностью коэффициента деления по напряжению. Существующие образцовые делители напряжения обладают зависимостью коэффициента деления от частоты сигнала и от амплитуды входного напряжения. Аттестовать же образцовый делитель напряжения при всех частотах и при всех входных уровнях напряжения практически не представляется возможным. Кроме этого, при аттестации образцового делителя напряжения возникают погрешность рассогласования и погрешность вследствие нестабильности генератора напряжения. Целью предлагаемого способа поверки иградуировки милливольтметров при высоких частотах является повышение точности проверки и исключение погрешности рассогласо 5 вания, что позволяет использовать любые делители напряжения вместо образцовых.Это достигается тем, что включают параллельно с выходом генератора напряжения вход образцового вольтметра, вход делителя 10 напряжения и вход индикатора уровня напряжения, устанавливают нг поверяемом приборе величину поверяемого напряжения, изменяя выходное напряжение генератора и фиксируя при этом уровень напряжения по индикатору 15 уровня; затем отключают поверяемый приборот выхода делителя напряжения и образцовый вольтметр от его входа и последовательным подключением измерителя отношения напряжений к входу и выходу делителя напря жения определяют коэффициент деления делителя на заданной частоте и при заданной амплитуде входного напряжения, поддерживая постоянным ранее зафиксированный уровень напряжения на входе делителя.25 Сущность предложенного способа поясняетчертеж, где 1 - генератор; 2 - образцовый вольтметр; 3 - поверяемый прибор; 4 - измеритель отношения напряжений; 5 - делитель напряжения; б - индикатор уровня напряжеЗо ния.290247 ираж 47383 аказ 1535 дп понос ппографпя, пр. Сапупопа,Предлагаемый способ состоит из следующих операций.1, Измеряют напряжение на входе делителя напряжения (Свх) образцовым вольтметром при определенном показании поверяемого прибора.2, Фиксируют уровень напряжения на входе делителя напряжения по индикатору.3. Отключают от входа делителя напряжения образцовый вольтметр, а от выход - поверяемый прибор.4. Подключают ко входу делителя напряжения измеритель отношения напряжений.5. Поддерживают (восстанавливают) по индикатору зафиксированный уровень напряжения при операции 2.6. Фиксируют уровень напряжения на входе делителя напряжения измерителем отношения напряжений.7. Переключают измеритель отношения напряжений от входа делителя напряжения на его выход.8. Поддерживают (восстанавливают) по индикатору зафискированный уровень напряжения при операции 2.9. Измеряют отношение, напряжений (К) на входе и выходе делителя напряжения измерителем отношения напряжений относительно зафиксированного уровня при операции 6.10, Рассчитывают напряжение на выходе делителя напряжения (живых) по формулевхвых -К3используя для расчета показание образцового вольтметра (Свх) при операции 1 и коэффициент деления делителя напряжения (К по показаниям измерителя отношения напряжений при операциях 6 и 9.11, Сравнивают показание поверяемого при. бора с рассчитанным напряжением на выходе ДЕЛИТЕЛЯ НанрижЕНИЯ Гввх ПРИ ОПЕраЦИИО. Для реализации описываемого способа влабораторных и производственных условиях могут быть использованы в основном серийные измерительные приборы. Из несерийнои 5 аппаратуры потребуется только создание специального восьмиполюсника для соединения генератора 1, образцового вольтметра 2, делителя 5 напряжения и индикатора б уровня напряжения.10 Предмет изобретен и я Способ поверки и градуировки электроиз мерительных приборов при высоких частотах,например, милливольтметров путем измерения напрякения образцовым вольтметром на входе делителя напряжения, расчета напря женил на выходе делителя напряжения и 20 сравнения рассчитанного напряжения с показанием поверяемого прибора, отличающ.йс тем, что, с целью повышения точности поверки и исключения погрешности рассогласования, включают параллельно с выходом гене ратора напряжения вход образцового вольтметра, вход делителя напряжения и вход индикатора уровня напряжения, устанавливают на поверяемом приборе величину поверяемого напряжения, изменяя выходное напря жение генератора и фиксируя при этом уровень напряжения по индикатору уровня; затем отключают поверяемый прибор от выхода делителя напряжения и образцовый вольтметр от его входа и последовательным под ключением измеригеля отношения напряжений к входу и выходу делителя напряжения определяют коэффициент деления делителя на заданной частоте и при заданной амплитуде входного напряжепия, поддерживая посто янным ранее зафиксированный уровень напряжения на входе делителя.
