Соединение обсадных труб: всесоюзнанs. л 1 т-; -п • v. tttrilf п iiuhlii. nu-a-m»; -. ftteti ьиьлйсгг=: ш

Номер патента: 857427

Опубликовано: 23.08.1981

Авторы: Борзов, Гринев, Груздев, Друян, Ивахненко, Кузнецов, Липовецкий, Перчаник, Пчелкин, Сыпленко, Угрюмов, Шинкевич

МПК: E21B 17/08

Метки: обсадных, соединение, тонкостенных, труб

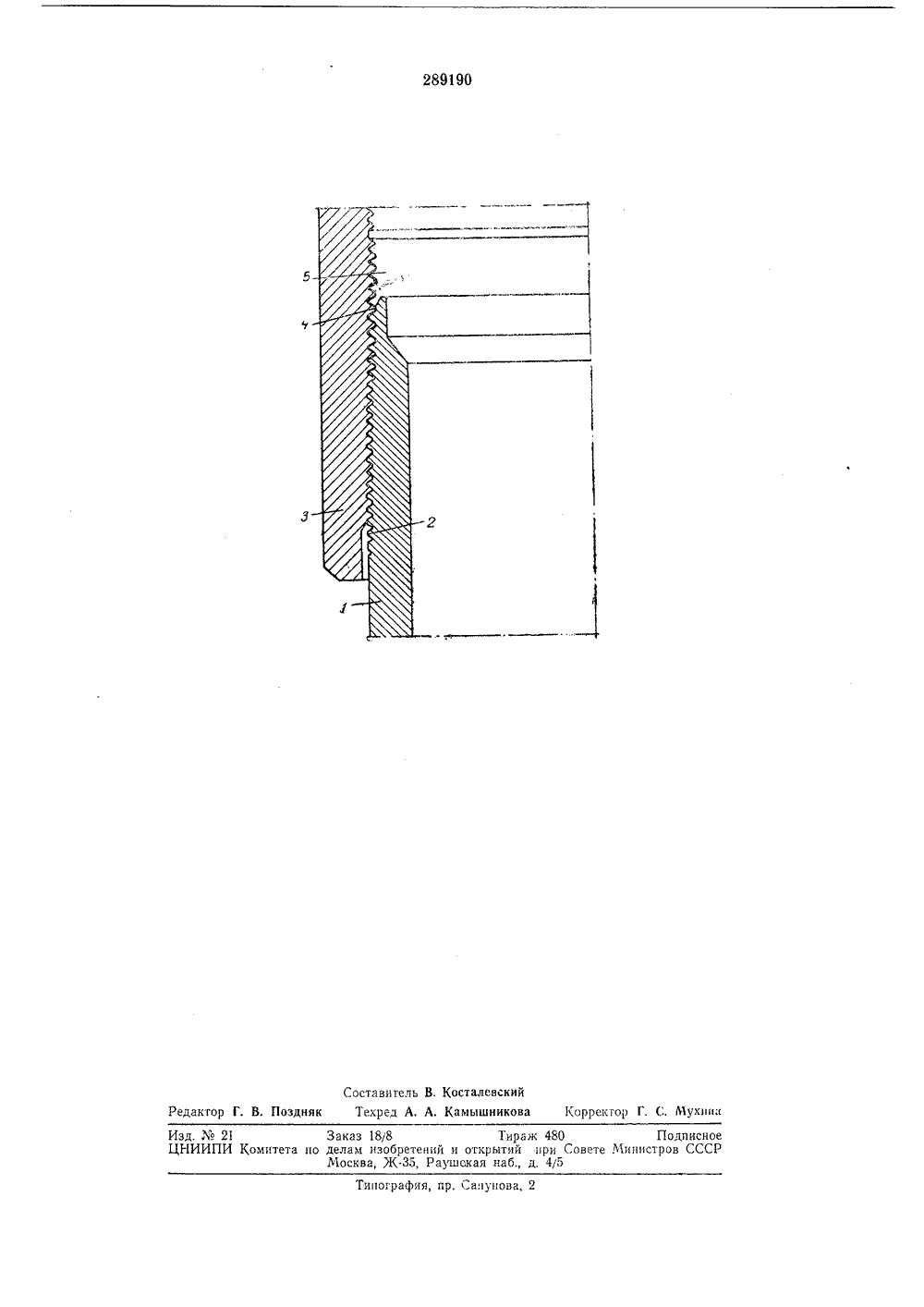

...с конической треугольной резьбой 11.Недостатком известного соединения является малая прочность резьбового соединения, составляющая 70 - 80% прочности тела трубы. ретения - повышение про ения тонкостенных обсадныением О/5 22. Указанная цель достигается тем, что конец трубы на длине от торца до основной плоскости резьбы выполнен коническим с постоянной толщиной стенки и конусностью, равной конусности резьбы.На чертеже показано соединение тонко стенных обсадных труб.Соединение тонкостенных обсадных трубс отношением Р/5 22 состоит из трубы 1 с нарезанной на ней резьбой 2 по ГОСТ 632 - 64 и муфты 3. Внутренняя поверхность 4 конца трубы на длине, равной расстоянию тО от торца трубы до основной плоскости резьбы выполнена конической с...

Номер патента: 195402

Опубликовано: 01.01.1967

Авторы: Грачев, Крайзман

МПК: E21B 17/02

Метки: бурильных, замок, соединения, труб, электробурении

...муфты и ниппеля выполнены с несимметрично расположенными выступами и пазами.На фиг. 1 изображен бурильный инструмент, продольный разрез; на фиг. 2 - то же, поперечный разрез.Он состоит из ниппеля 1, муфты 2ной гайки 3, В ниппеле и муфте заются сухари 4, к которым болтами 5контактный стержень б и муфта 7 скоподвода 8.На ниппеле и муфте замка выполнены несимметрично несколько продольных пазов и выступов, которые при сборке бурильных труб в колонну обеспечивают автоматическое соединение контактного стержня и муфты и воспринимают крутящий момент. Собранный замок крепится в осевом направлении накидной гайкой со специальной конической резьбой.5 Наличие па ниппеле и муфте замка несимметрично расположенных пазов и выступов,...

Номер патента: 262796

Опубликовано: 01.01.1970

Авторы: Бутейкис, Щербюк, Якубовский

МПК: E21B 17/042

Метки: бурильных, резьбовое, соединение, труб

...горячим спо. собом затруднена при применении материала, нагревание которого нежелательно (например, алюминиевые сплавы), а также соединений, не допускающих нагрев из-за конструктивных особенностей. Кроме того, благодаря коническому пояску соединение допускает неоднократное свинчивание. Калибровка конической резьбы и конического пояска должна обеспечить посадку с натягом по коническому стабилизирующему уплотнительному пояску, конической резьбе и по внутренним упорным торцам, Наличие конического стабилизирующего пояска позволяет легко исправлять погрешности и облегчает ремонт. Прочность соединения к действию знакопеременных изгибающих нагрузок обеспечивается разрушением опасного сечения в резьбе коническим пояском. Полная герметичность...

Номер патента: 1752917

Опубликовано: 07.08.1992

Авторы: Иващенко, Крыжановский, Ливак, Лях

МПК: E21B 17/02, E21B 17/10

Метки: бурильных, замковое, соединение, труб

...заклю"чается в неизбежности микрорезанияобсадной колонны выступами покрытия175291при соударениях с ней, а также выкра.вивание самого покрытия.Цель. изобретения - снижеийе взаимного износа обсадной колонйы изамкового соединения бурильных труб.Поставленная цель достигаетсятем, что углубления между"изно 8 о-",стойкими винтовыми .полосами заполнены матерйалом а низким коэффицйен"том трения.На чертеже представлено замковоесоедйнение бурильных труб, -."Замковое соединение бурильныхтруб1 включает:ниппель 2 и муфту 3,связанные замковой резьбой 4. На наружной поверхности ниппеля 2 и муфты 3 с противоположных замковойрезьбе 1 концов размещено износостой кое покрытие 5 в виде многозаходных .: 20винтовых полос прбтивоположного-йаправления с...

Номер патента: 261844

Опубликовано: 01.01.1970

Авторы: Перехватов, Сников

МПК: F16L 11/00

Метки: соединение, труб, эластичного

...для труб из эластичного материала, и предназначено длч закрепления и уплотнения концов труб при соединении их между собой или с арматурой.Известны соединения для труб из эластичного материала, в которых на ниппель надета гайка с винтовой нарезкой.Основным недостатком таких соединений является их непригодность для труб, подверженных вибрации и перемещениям.В предложенном соединении для труб из эластичного материала гайка выполнена с продольной прорезью и на внутренней поверхности снабжена несколькими участками с винтовой нарезкой, каждый последующий из которых имеет шаг резьбы меньше предыдущего, а ниппель снабжен несколькими плавно очерченными выступами, расположенными напротив резьбовых участков гайки.Такое конструктивное...
