Способ определения удельных сил трения при осадке
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

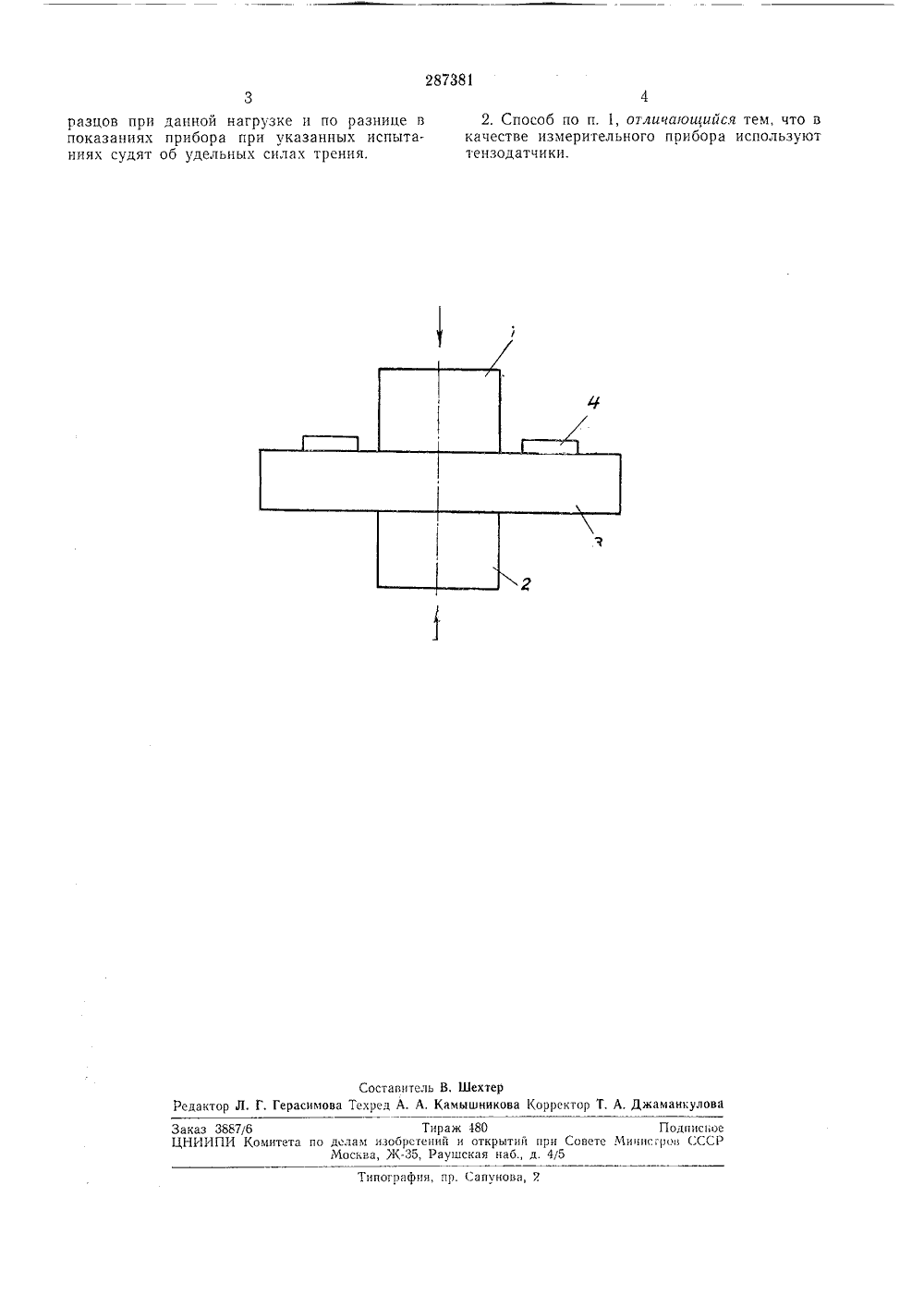

О П И С А Н И Е 28738ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл. 421(, 38/02 явлено 03,1 К 1969 ( 1317925/25-28) аявкп 0 присоединение ПриоритетОпубликовано МПК 6 01 п 19/02 УДК 621.891(088,8 Комитет по делам изобретений и открытий при Совете Министров СССР1.1970. Бюллетень35 Дата опубликования описания 12.1.1971 Авторыизобретени А, А, Винницкий и В ко Заявитель Казахский п хническии институт ОСОБ ОПРЕДЕЛЕНИЯ УДЕЛЬНЫХ СИЛ ТРЕНИЯ ПРИ ОСАДКЕедмет изоб ения Известны способы определения удельных сил трения при осадке, заключающиеся в том, что между двумя испытуемыми деформируемыми образцами устанавливают сплошной закаленный боек и нагружают образцы силой, перпендикулярной плоскостям контакта образцов с бойком, При этом определяют реакцию бойка при заданной нагрузке измерительным прибором, по показаниям которого судят об удельных силах трения.Однако известные способы имеют низкую точность из-за влияния упругой деформации бойка на показание измерительного прибора.В описываемом способе этот недостаток устранен за счет того, что за реакцию бойка принимают волну деформации металла бойка, проводят аналогичные испытания недеформпруемых образцов при данной нагрузке и по разнице в показаниях прибора в указанных испытаниях судят об удельных силах трения.В качестве измерительного прибора используют тензодатчики.На чертеже изображена схема, поясняющая описываемый способ,Между двумя испытуемыми деформируемыми образцами 1 и 2 устанавливают сплошной закаленный боек 3, на котором укреплен измерительный прибор, в качестве его используют тензодатчики 4, наклеенные на поверхности бойка. Затем нагружают образцы 1 и 2 силой, перпендикулярной плоскостям контакта образцов с бойком, и по изменению сопротивления тензодатчиков определяют волну деформации ме талла бойка.После этого проводят аналогичные испытания недеформпруемых (закаленных) образцов при данной нагрузке, определяя, таким образом, величину упругой деформации бойка.0 По разнице результатов испыташш с деформпруемымп и недеформируемыми (закаленными) образцами судят об удельных силах трения. 1. Способ определения удельных сил тренияпри осадке, заключающийся в том, что между 20 двумя испытуемыми деформпруемыми образ.цамп устанавливают сплошной закаленный боек и нагружают образцы силой, перпендикулярной плоскостям контакта образцов с бойком, определяют реакцию бойка при заданной 25 нагрузке измеригельным приоором, по показаниям которого судят об удельных силах трения, отличающийся тем, что, с целью повышения точности, за реакцию бойка принимают волну деформации металла бойка, проводят 30 аналогичные испытания недеформируемых об287381 2. Способ по п, 1, отличаои 1 ийся тем, что вкачестве измерительного прибора используюттензодатчики. разцов прп данной нагрузке и по разнице в показаниях прибора при указанных испытаниях судят об удельных силах трения. Составитель В. ШехтерРедактор Л. Г, Герасимова Техред А. А. Камышникова Корректор Т. А. Джаманкулова/6 Тираж 480Комитета по делам изобретений и открытий приМосква, Ж, Раушская наб., д. 4 Типография апмно Заказ 38 ЦНИИПИ Подпис ое овете Мииисеров СССР
СмотретьЗаявка
1317925
А. А. Винницкий, В. Г. Бураков Казахский политехнический институт
МПК / Метки
МПК: G01N 19/02
Метки: осадке, сил, трения, удельных
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-287381-sposob-opredeleniya-udelnykh-sil-treniya-pri-osadke.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения удельных сил трения при осадке</a>
