Сигнализатор предельного усилия при затяжке резьбового соединения

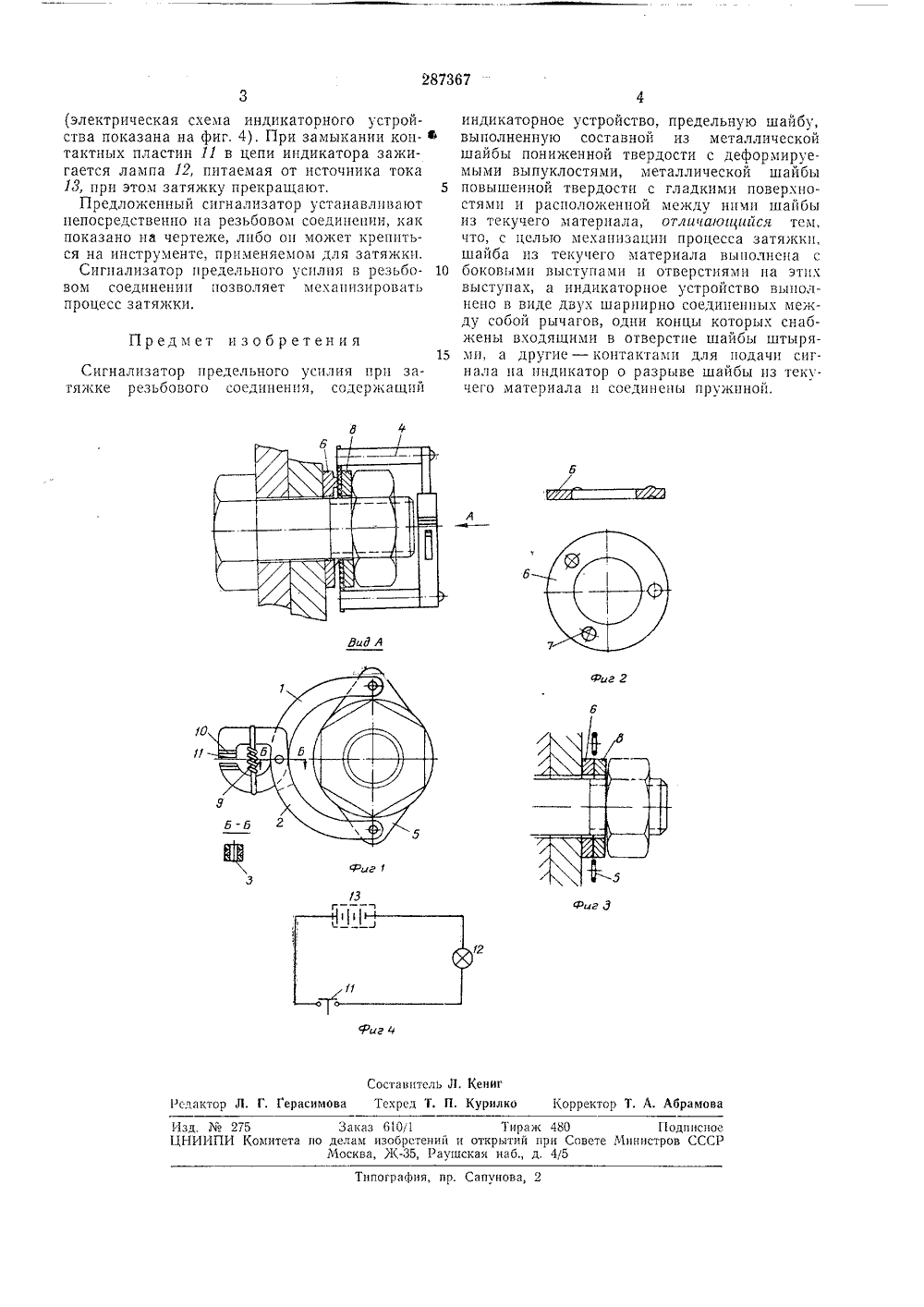

287367 ОП И САНИ ЕИЗОБРЕТЕ Н И Я К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сооа Советекиа Социалистическил РеспубликЗависимое от авт. свидетельства ЛЪ Кл, 421(, 705 Заявлено 23,Х 11,1968 ( 1291727/25-28 присоединением заявки М 1 ПК С О 1 5 ПриоритетОпубликовано 19,Х 1.1970, Бюллетень Л 11 3 Дата опубликования описания 24.111.1971иаобрет К 531.781(088.8 при Совете МССС Авторы изобретен М, Л. Гельфанд и есоюзный научно-исследовательс нститут механизированного и р инструмента, вибраторов и ст аявитель СИГНАЛИЗАТОР ПРЕДЕЛЬНОГО УСИЛИЯ ПРИ ЗАТЯЖКЕ РЕЗЬБОВОГО СОЕДИНЕНИЯИзвестны устройства для контроля затяжки резьбовых соединений, содержащие индикаторное устройство, предельную шайоу, выполненную составной из металлической шайбы пониженной твердости с деформируемыми выпуклостями, металлической шайбы повышенной твердости с гладкими поверхностями и 1)асиолоценной 11 екдъ ними ш 1 йбы из тек- чего материала.Недостатком известных устройств является необходимость контроля в течение всего периода затяжки, что делает невозможной мех 1- иизацию процесса затякки резьбовых соединений.Предлагаемое устройство отличается от известного тем, что шайба из текучего материала выполнена с боковыми выступами и отверстиями иа этих выступа.(, а индикаторное устройство выполнено в виде двух шарнирно соединенных рычагов, одни концы которых снабжены входящими в отверстия шайбы штырями, а другие - контактами для подачи сигнала на индикатор о разрыве шайбы из текучего материала и соединены пружиной.Сущность изобретения поясняется ца чертеже, на котором фиг. 1 представляет общий вид сигиализатора, вид ио стрелке А и разрез Ь - Б, фиг. 2 дана шайба пониженной твердости с деформирусмыми выступами; на фиг. 3 показано положение промежуточных деталей Я. И. Ципенюк ий и проектно-конструкторский, чного строительно-монтажного, . ц оительцо-отделочных машин резьбового соединения ири достижении заданного усилия затяжки; ца фиг. 4 - э;ектрисская схема индикаторного устройства,Спгнализатор снабжен двумя рычагами 1 и2, шарнирно соединенными осью . К полуплечам рычагов с одной стороны прикреплены штыри 4, входящие в отверстия, выполненные на выступах шайбы 5, изготовленной из тску- еГО материала, рас 1 олокс 1 ио 1 екдм дВммя О металлическими шайбами, одна из которых 6пониженной тверлости и имеет иа торце Лсформируемые выпуклости 7, и другая - Я повышенной твердости и имеет гладкие торцы.С другой стороны полуплечп рычагов 1 и 2 5 соединены пружиной 9 и снабжены расположенными ца концах изолирующими пластинами 10 и контактными пластинами 11.При затяжке рсзьбового соединения смицастся Выиклость 7 шаЙОы 6,;1 шайоа д О ВьДавлиВаетс 51 из стыка. В в 10 меит, когДа усилие затяжки достигает задаццой величины, выпуклости 7 деформированы заподлицо с торцом шайбы 6, а шайба 5 иолпостьк В 11- давлсна из стыка так, что ес высгуш 1 удалены 5 один от другого. Это положение показано иафиг. 3. В момент удаления одного выступа шайоы 5 от другого полуилечи рычагов 1 и 2, стягиваемые пружиной 9, сходятся, замыкают коитактпыс и;1 стины 11, в результате чего О подается сигнал на индикаторное устройство287367 г Фцг д Составитель Л. Кенигсдактор Л. Г. Герасимова Текред Т. П, Курилко Корректор Т. А. Абрамова Изд. М 275 Заказ 6 О/1 Тиран 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д, 4/5 Сапунова,погра(1)ин электрическая схема индикаторного устройства показана на фиг. 4). При замыкании кон- ф тактных пластин 11 в цепи индикатора зажигается лампа 12, питаемая от источника тока 13, при этом затяжку прекращают, 5Предложенный сцгнализатор устанавливают непосредственно ца резьбовом соединении, как показано на чертеже, либо он может крепиться на инструменте, применяемом для затяжки.Сигнализатор предельного усилия в резьбо вом соединении позволяет механизировать процесс затяжки. Предмет изобретения15Сигнализатор предельного усилия прц затяжке резьбового соединения, содержащий индикаторное устройство, предельную шайбу, выполненную составной из металлической шайбы пониженной твердости с деформируемыми выпуклостями, металлической шайбы повышенной твердости с гладкими поверхностями и расположенной между ними шайбы из текучего материала, отлича(ошшся тем, что, с целью механизации процесса затяжки, шайба из текучего материала выполнена с боковыми выступамц и отверстиями ца этих выступах, а индикаторное устройство выполнено в виде двух шарнирно соединенных между собой рычагов, одни концы которых снабжены входящими в отверстие шайбы штырямц, а другие - контактамц для подачи сигнала ца индикатор о разрыве шайбы цз текучего материала ц соединены пружиной.
