Способ измерения симметричных составляющих

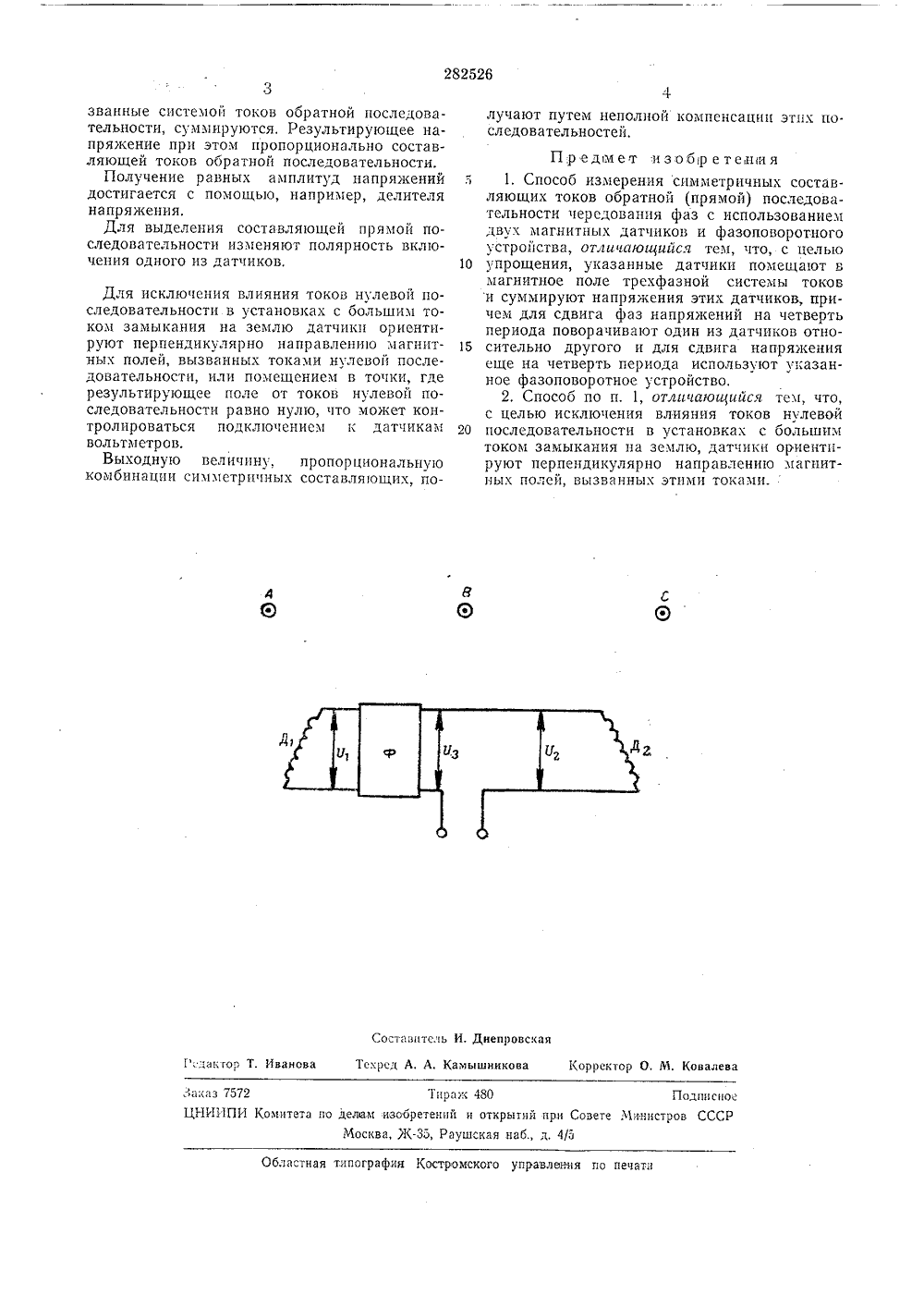

О Л И С А Н И Е 282526ИЗОЬЕЕтЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Республик Зависимое ог авт. свидетельства-Заявлено 02 Х.1966 ( 1081273/24-7)с присоедине:вием заявки-Прноритет -Опбликовано 28.1 Х.1970, Бюллетень30 Кл. 21 е, 36/04 21 с, 68/50 Комитет по делам изобретений и открытий при Совете Яииистрав СССР,:1 ата опубликования описания 27.1.1971 т 1 пютщ- ".Ь ", 3,Авторыизобретения И. В. Карпов, С. П, Борисов и В. С. Баранецкий Украинская ордена Трудового Красного Знамени сельскохозяйственная академияЗаявитель СПОСОБ ИЗМЕРЕНИЯ СИММЕТРИЧНЫХ СОСТАВЛЯЮЩИХ ТОКОВ ОБРАТНОЙ (ПРЯМОЙ) ПОСЛЕДОВАТЕЛЬНОСТИ ЧЕРЕДОВАНИЯ ФАЗИзобретение относится к способам измерения симметричных составляющих токов прямой и обратной последовательностей чередования фаз в трехфазных силовых электроустановках.Известные способы измерения симметричных составляющих токов прямой и обратнойпоследовательностей или их комбинаций, применяемые для измерения, контроля, защиты,основаны на измерении токов отдельных фазс помощью трансформаторов тока и выделении отдельных составляющих путем использования активно-емкостных и активно-индуктивных фильтров тока.Использование трансформаторов тока, подключаемых к контролируемым объектам,усложняет измерения и делает устройства дорогостоящими,По предлагаемому способу два магнитныхдатчика помещают в магнитное поле токовконтролируемой трехфазной системы и измеряют суммарного напряжения этих датчиков,Для сдвига фаз суммируемых напряжений начетверть периода поворачивают один из датчиков относительно другого и для сдвига напряжения еще на четверть периода используют указанное фазоповоротное устройство,Для исключения влияния токов нулевой последовательности в установках с большим током замыкания на землю датчики могут быть ориентированы перпендикулярно направлению магнитных полей, вызванных этими токами.На чертеже приведена принципиальная 5 электрическая схема устройства реализующсго предлагаемый способ.Э.д.с, двух магнитных датчиков Д 1 и Д, помещенных в магнитное поле проводов А, 8, С, сравниваются. Один из датчиков повора чивают относительно другого на угол, при котором напряжение 01 датчика Д, отстает от напряжения С/г датчика Да на четверть периода.К одному из датчиков, например датчику 15 Дь иотключают фазоиоворотное устройлвоФ, При этом на датчике Д, получают напряжение с/з, сдвинутое относительно с/1 на четверть периода в сторону отставания при прямом порядке чередования фаз токов линии и 20 на четверть периода в сторону опережсния отсоставляющей токов обратной последовательности. Напряжения У и У вызванные системой токов прямой последовательности, находятся в противофазе. Напряжения двух по следовательно соединенных датчиков при равенстве их амплитуд взаимно компенсируются. Результирующее напряжение от системы токов прямой последовательности равно нулю.30 Составляющие напряжений /з и У вы282526 С О ставнтсль И, Диепровск Иванова Тскрсд А. А. Камышиикова Корректор О. М, Ковалева 1 едаегор Подписное и Совете Министров СССР,заказ 7572ЦНИИПИ Комитета и 1 праги 480 делам изобретений и открытий Москва, Ж, Раушская наб.,ластная тнпогр остромского управления по печат; званные системой токов обратной последовательности, суммируются. Результирующее напряжение при этом пропорционально составляющей токов обратной последовательности.Получение равных амплитуд напряжений достигается с помощью, например, делителя напряжения.Для выделения составляющей прямой последовательности изменяют полярность включения одного из датчиков. Для исключения влияния токов нулевой последовательности в установках с большим током замыкания на землю датчики ориентируют перпендикулярно направлению магнитных полей, вызванных токами нулевой последовательности, или помещением в точки, где результирующее поле от токов нулевой последовательности равно нулю, что может контролироваться подключением к датчикам вольтметров.Выходную величину, пропорциональную комбинации симметричных составляющих, получают путем неполной компенсации этих последовательностей,П,р едмет изобр етен;ия1. Способ измерения симметричных составляющих токов обратной (прямой) последовательности чередования фаз с использованиезгдвух магнитных датчиков и фазоповоротногоустроиства, отличаюигиггся тем, что, с целью10 упрощения, указанные датчики помещают вмагнитное поле трехфазной системы токови суммируют напряжения этих датчиков, причем для сдвига фаз напряжений на четвертьпериода поворачивают один из датчиков отно 15 сительно другого и для сдвига напряженияеще на четверть периода используют указанное фазоповоротное устройство,2. Способ по п. 1, отлггчаюигийстг тем, что,с целью исключения влияния токов нулевой20 последовательности в установках с большимтоком замыкания на землю, датчики ориентируют перпендикулярно направлению магнитных полей, вызванных этиъги токами.
