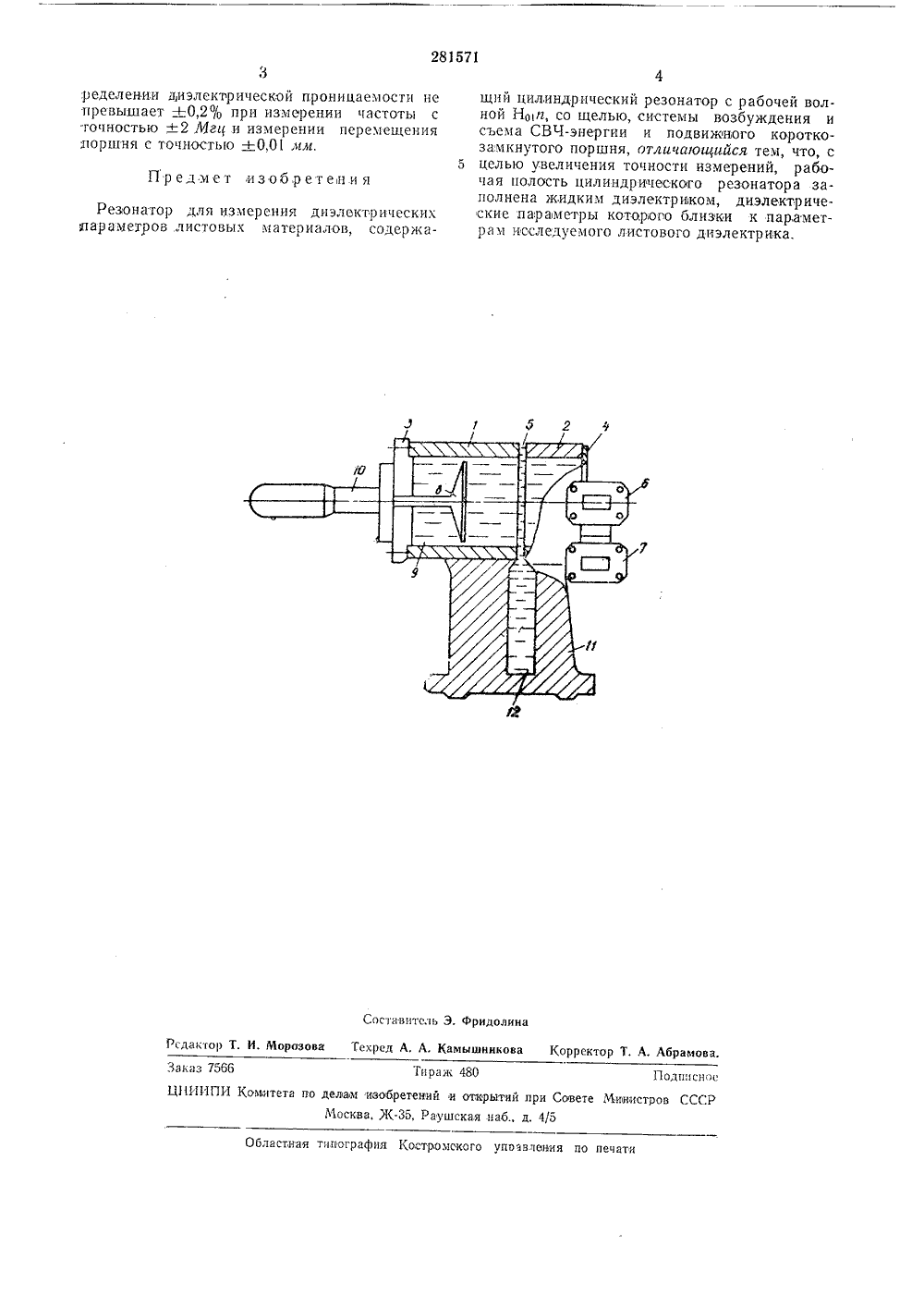

ОП ИСАНИЕИЗОБРЕТЕН Ия К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 281571 Союз Советских Социалистических Республикввсимое от авт. свидетельства-явлено 15.11.1967 ( 1133680/26-9) присоединением Комитет по делам обретений и открыти ри Совете Министров СССРО. Б 1 оллетснь ,2 о 14.1 Х. Опублнко ата опубликования описания 2.Ч.1971 вторызобретения а и Б. Т. Капитки В. Г Заявитель 2 ласи измери к конструкци измерения ди овых матерна онатор с точи ЕЗОНАТОР ДЛЯ ИЗМЕР ПАРАМЕТРОВ ЛИС Изобретение относится к о тельной техники, в частности, резонатора, используемого для электрических параметров лист Известны резонаторы для измерения диэлектрических параметров листовых материалов,выполненные в виде замкнутого цилиндра,снабженного короткозамыкающим поршнеми щелью для съема и возбуждения СВЧ-коле обаний.Однако известные рез ы обеспечиваютпроведение измерений остью порядка2 - 3%.С целью повышения точности измерений в 15предлагаемом устройстве резонатор заполняется жидкостью, имеющей диэлектрическиепараметры, близкие к параметрам исследуемого м атер и ал а.На чертеже изображена конструкция пред олагаемого резонатора,Резонатор, ооразованный двумя цилиндрами1 и 2 одинакового сечения, снабженными натсрцах заглушками,т и 4, имеет, между цилиндрами регулируемый в зависимости от толщины исследуемого материала зазор 5.На заглушке 4 расположена система возбуждения и индикации СВЧ-колвбаний, состоящая из двух волноводов б и 7, заполненныхдиэлектриком, 30 ИЯ ДИЭЛЕКТРИЧЕСКИВЫХ МАТЕРИАЛОВ В узкой стенке волновода 6, проходящего через ось резонатора и служащего для возбуждения СВЧ колебаний, имеется две щели диаметром 4 мм, а в волноводе 7, служащем для подключения к индикатору и расположенному под, углом 45 к волноводу 6 - одна щель диаметром 5 мм.Бесконтактный подвижной поршень 8 может передвигаться в рабочем объеме 9 на расстояние до 60 мм. Его перемещение контролируется с точностью до 0,01 мм микрометрическим винтом 10, Рабочий объем и пространство вокруг зазора заполнены жидкостью, диэлектрические параметры которой близки по своим значениям к параметрам исследуемого материалаПоскольку для колебаний волны типа Нп 1 а на стенках резонатора отсутствует продольная составляющая тока, то небольшой поперечный зазор до 1 мм при в=2,2) не приводит к заметному искажению картины поля. Резонатор укреплен на станине 11, в которой имеется паз 2, также заполненный, жидкостью.Измерение диэлектрической проницаемости производится по изменению резонансной частоты при внесении в зазор исследуемого листа диэлектрика или по величине перестройки длины резонатора при работе на фиксированной частоте,В обоих случаях случайная ошибка при оп281571 Предмет изобретении я Составитель Э. Фридолии Редактор Т. И. Морозова Техред А. А. Камышникова Корректор Т. А. Абрамова. аказ 7566Ш 1 ИПИ Коввитета по делам иаоМосква, Л ираж 4 гпсн н ретений и открытий при Совете Мивистров СССР-35, Раушская наб., д. 4/5 бластная типография Костромского упоавления по печа:ределении диэлектрической проницаемости не превышает + 0,2% при измерении частоты с гочностью + 2 Мгц и измерении перемещения поршня с точностью -+0,01 мм. Резонатор для измерения диэлектрическихпараметров листовых материалов, содержащий цилиндрический резонатор с рабочей волной Но 1 п, со щелью, системы возбуждения и съема СВЧ-энергии и подвижного коротко- замкнутого поршня, отличаюьцийся тем, что, с 5 целью увеличения точности измерений, рабочая полость цилиндрического резонатора заполнена жидким диэлектриком, диэлектрические параметры которого близки к параметрам исследуемого листового диэлектрика.
СмотретьЗаявка
1133680
В. Г. Батура, Б. Т. Капиткин
МПК / Метки
МПК: G01R 27/26, G01R 31/00, H01P 7/00
Метки: диэлектрических, листовб1х, параметров
Опубликовано: 01.01.1970
