Вычитатель последовательностей импульсов

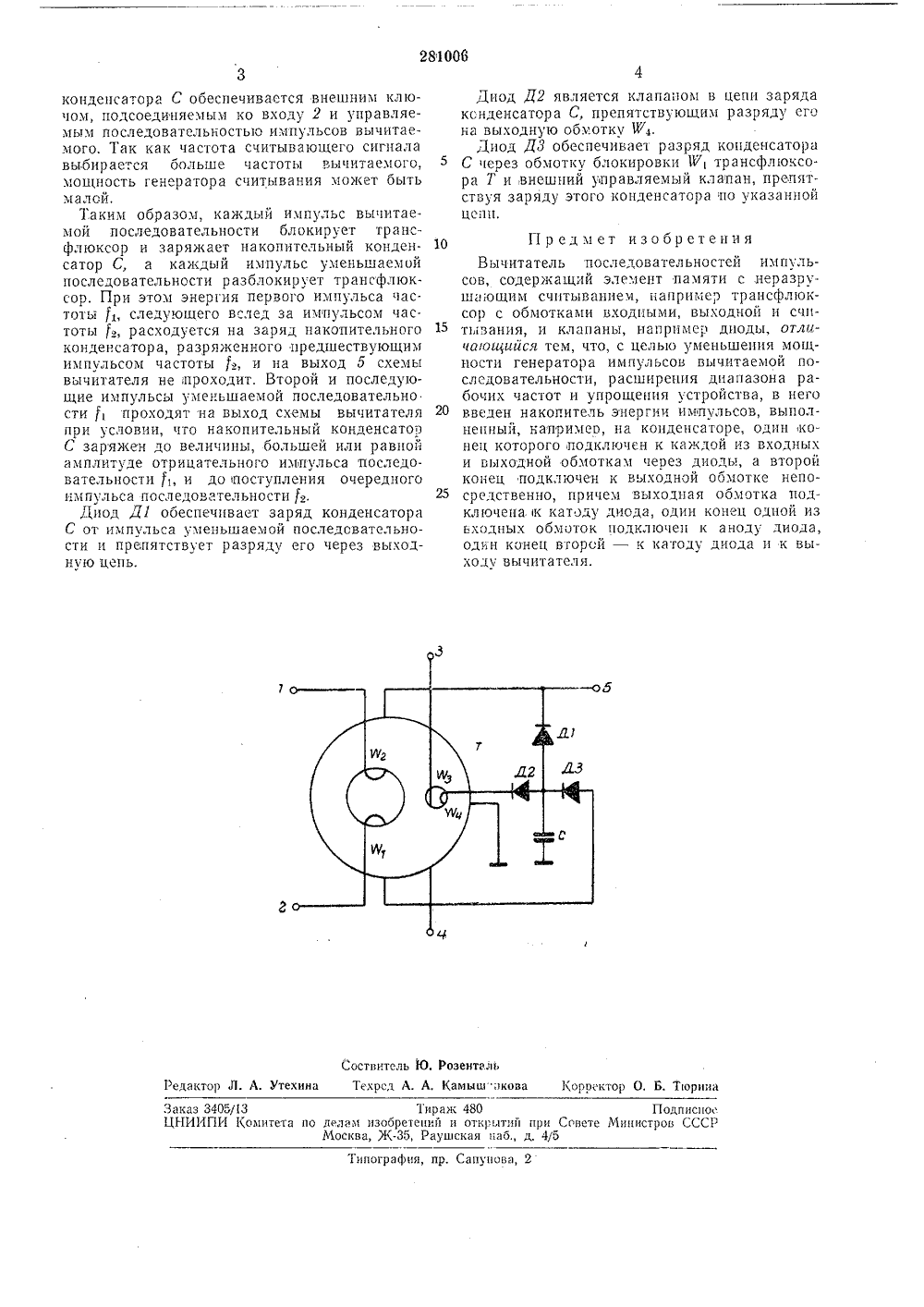

28 ОО 6 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 22,Ч.1969 ( 1332198/18-24) Кл, 42 птз, 7/50 с присоединением заявкиКомитет по делам зобретениЯ и открытиЯ при Совете Министров СССРЫПК О 0617/ иорит Опубликовано 03,1 Х.1970. Бюллетень681.325.56(088.8 описания 25,Х 1.19 Дата опубликова Авторыизобретения 1. -;. урчеико, А. НКоиШандрин, Ю. Пи М. В. Трепа енко,Заявитель Специальное конструкторское бюро сист 1 ЧИТАТЕЛЪ ПОСЛЕДОВ ЬНОСТЕЙ ИМПУЛЬСОВ делениыи интервал времени равно разности между количеством импульсов уменьшаемой и вычитаемой последовательности за тот же интервал времени.Принципиальная схема вычитателя последовательностей импульсов приведена на чертеже.Установочные обмотки для блокировки Ги разблокировки Рв трансфчюксора Т прохо дят через большое отверстие, считывающаяФз и выходная Р 4 обмотки - через малое от вер стие.Отрицательные импульсы уменьшаемой последовательности с частотой , подаются на 15 вход 1 и разблокируют трансфлюксор, а положительные импульсы вычитаемой последовательности с частотой /з подаются на вход 2 и блокируют трансфлюксор.Считывающий сигнал подается непрерывно 20 на входы 3 и 4 от генератора считывания. Приразолокированном состоянии трансфлюксора Т накопительчый конденсатор С заряжается до величины амплитуды выходных импульсов.Время заряда конденсатора при выбранных 25 элементах схемы определяется мощностьюсчитывающих импульсов и частотой их следования.Блокировка трансфлюксора осуществляетсяэнергией, накопленной на конденсаторе С, зо Прохождение тока разряда накопительного Изобретение относится к устройствам автоматики и вычислительной техники,Известны вычитатели,последовательностей импульсов, содержащие ферритовые кольца с ППГ и блокинг-генераторы, которые содержат значительное количество активных и пассивных элементов и имеют ограничения как по нижнему, так и по верхнему пределу частот,В предложенном вычитателе последовательностей импульсов применен двухотверстный трансфлюксор со входными обмотками, по которым происходит блокировка (у.становка в О) и разблокировка (установка в 1) трансфлюксора, обмоткой считывания и выходной обмоткой, к которой через диод подключен накопительный конденсатор.Это позволяет упростить устройство и снять ограничение по нижнему пределу частот.Вычитатель осуществляет преобразование двух последовательностей импульсов с частотами , (уменьшаемое) и з (вычитаемое) в последовательность импульсов с частотой Гз (разность).Вычитатель работает по следующему, принципу: каждый импульс вычитаемой последовательности воздействует на схему таким образом, что следующий за ним во времени первый импульс уменьшаемой последовательности на выход вычитателя не проходит. Следовательно, количество выходных импульсов за опреавтоматическогоуцравлеии281006 Соствитель Ю. РозентальРедактор Л. А. Утехина Техрсд А. А, Камыш"икова Корвсктор О, Б. Тгорииа Заказ 3405/13 Тираж 480 ПодписноЦНИИПИ Комитета по нилам изобретений и открытий при Совете Министров ССС 1Москва, Ж, Раушская иаб., д, 4/5 Типография, пр. Сапунова, 2 конденсатора С обеспечивается внешним ключом, подсоединяемым ко входу 2 и управляемым последовательностью импульсов вычитаемого. Так как частота считывающего сигнала выбирается больше частоты вычитаемого, мощность генератора считывания может быть малой.Таким образом, каждый импульс вычитаемой последовательности блокирует трансфлюксор и заряжает накопительный конденсатор С, а каждый импульс уменьшаемой последовательности разблокирует трансфлюксор. При этом энергия первого импульса частоты т, следующего вслед за импульсом час. тоты а, расходуется на заряд накопительного конденсатора, разряженного предшествующим импульсом частоты а, и на выход 5 схемы вычитателя не проходит. Второй и последующие импульсы уменьшаемой последовательно сти 1, проходят на выход схемы вычитателя при условии, что накопительный конденсатор С заряжен до величины, большей или равной амплитуде отрицательного импульса последовательности 1 и до поступления очередного импульса последовательности 1 .Диод Д 1 обеспечивает заряд конденсатора С от импульса уменьшаемой последовательности и препятствует разряду его через выходную цепь. Диод Д 2 является клапаном в цепи заряда конденсатора С, препятствующим разряду его на выходную обмотку К 4,Диод До обеспечивае разряд конденсатора С через обмотку блокировки И 7 трансфлюксо. ра Т н внешний управляемый клапан, прецятствуя заряду этого конденсатора по указанной цепи. 10 Предмет изобретенияВычитатель последовательностей импульсов, содержащий эле.;ент памяти с неразрушаоцим считыванием, например трансфлюксор с обмотками входными, выходной и считывания, и клапаны, например диоды, отли,- чаюиийся тем, что, с целью уменьшения мощности генератора импульсов вычитаемой последовательности, расширения диапазона рабочих частот и упрощения устройства, в него 20 введен накопитель энергии импульсов, выполненный, напримео, на конденсаторе, один конец которого подключен к каждой из входных и влходной обмоткам через диоды, а второй конец подключен к выходной оомотке непо средственно, причем выходная обмотка подключена к катоду диода, один конец одной из входных обмоток подключен к аноду диода, один конец второй - к катоду диода и к выходу вычитателя.
