Развертывающее устройство для записи электрических сигналов

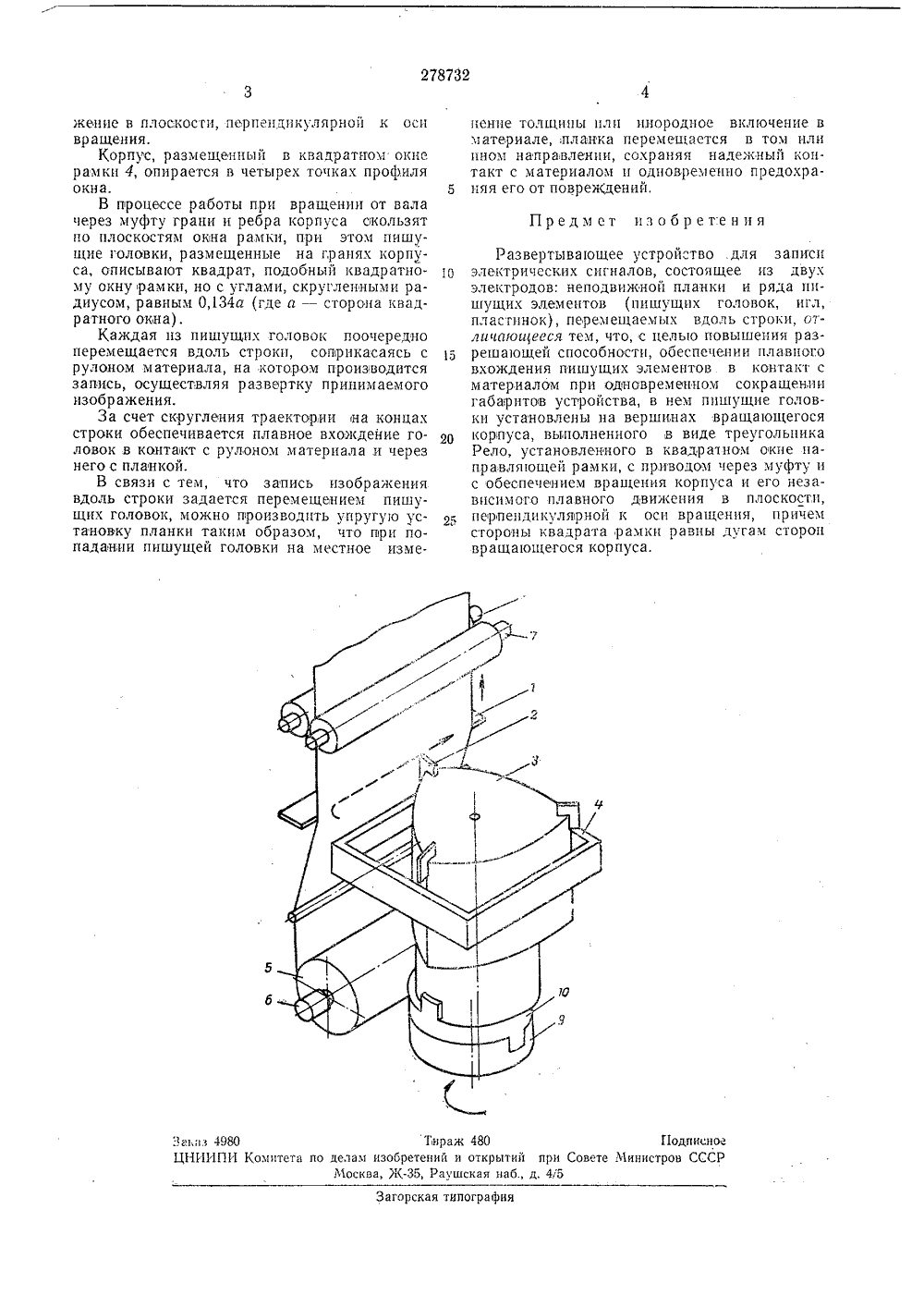

Зависимое от авт, свидетельства,Х Кл. 21 а 32/О 11300153/26-9 Заявлено 24,1,1969 с присоединением заявкийонитет ло делам изобретение и открытие ври Совете Министров СССР. Хмеле Заявитель АЗВЕРТЫВА 1 ОЩЕЕ УСТРОЙСТВО ДЛЯ ЗАПИ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ2 Изобретение представляет собой развергывающее устройство для записи электрических сигналов на электрохимической бумаге или другом подобном материале и может быть применено в регистрирующих и факсимильных приемных аппаратах.Известны развертывающие устройства для записи электрических сигналов, состоящие из электрода, закрепленного на вращаощемся барабане, и пишущей линейки в виде планки.Однако известные устройства имеют значительные габариты в зоне записи из-за необходимости размещения в ней вращающегося барабана.Разрешающая способность устройства зависит от угла наклона спирали на барабане и его диаметра.С целью повышения разрешающей способности развертывающего устройства, обеспечения плавного вхождения пишуцих элементов (пишущих головок, пластинок, игл, головок чернильной записи) в контакт с материалом и сокращения габаритов в предлагаемом устройстве запись производится поочередно пишущими головками, установленными на вершинах треугольника Рело, образованного тремя дугами окружностей, описанными из вершин равностороннего треугольника. При вращении треугольника Рело пишущие головки, установленные на его вершинах, движутся по сторонам квадрата, равным дугам сторон треугольника, осуществляя таким образом,развертку принимаемого изображения по строке.На чертеже изображена схема предлагае мого устройства.Устройство включает в себя систему издвух пишущих электродов, один из которых выполнен в виде планки 1, а другие - в виде пишущих головок 2 (пластнок, головок чер О нильной записи и т. п.).Пишущие головки установлены на вершинах вращающегося корпуса 3, наружньш контур которого выполнен по профилю треугольника Рело. Корпус помещен внутри квадрат ного окна направляющей рамки 4 стороны окна равны радиусу образуощих боковых поверхностей корпуса.Рулон 5 материала, на котором производится запись, помещен в центрах б. С помоцью протяжных валиков 7 и 8, один из которых приводной, материал протягивается с заданной скоростью так, что он по всей ширине касается, неподвижной планки.В связи с тем, что при вращении корпусацентр его перемещается, основное движение, обеспечивающее развертку, изображения, передается корпусу от приводного вала 9 через муфту 10 или через плавающий патрон, которые обеспечивают вращение корпуса от вала ЗО и одновременно независимое планаощее движение в и:1 оскости, перпендикулярной к Оси вращения.Корпус, размещенный в квадратном окне рамки 4, опирается в четырех точках профиля окна. 5В процессе работы при вращении от вала через муфту грани и ребра корпуса скользят по плоскОстям Окопа рамки, при этом пишущие головки, размещенные на гранях корпуса, Описывают квадрат, подобный квадратно му окну рамки, но с углами, скругленными радиусом, равным 0,134 а (где а - сторона квадратного окна) .Каждая нз пишущих головок поочередно перемещается вдоль строки, соприкасаясь с 15 рулоном материала, на котором производится запись, осуществляя развертку принимаемого изображения.За счет скругления траектории на концах строки обеспечивается плавное вхождение головок в контакт с рулоном материала и через него с планкой.В связи с тем, что запись изображения вдоль строки задается перемещением пишущих головок, мои(но производить упругую установку планки таким образом, что при попадании пишущей головки на местное измепение толщины плп инородное вкл 1 очение в материалепланка перемещается в том или ином направлении, сохраняя надежный контакт с материалом и одновременно предохраняя его от повреждений,Предмет изобретенияРазвертывающее устройство .для записи электри 1 еских сигналов, состоящее из двух электродов: неподвижной планки и ряда пишущих элементов (пишущих головок, игл, пластинок), перемещаемых вдоль строки, отличаюсцееся тем, что, с целью повышения разрешающей способности, обеспечении плавного вхождения пишущих элементов в контакт с материалом при одповременном сокращении габаритов устройства, в нем пишущие головки установлены на вершинах вращающегося корпуса, выполненного в виде треугольника Рело, установленного в кв акр а 1 ном окне п аправляющей рамки, с приводом через муфту и с обеспечением вращения корпуса и его независимого плавного движения в плоскости, перпенд 11 кулярной к оси вращения, причем стороны квадрата рамки равны дугам сторон вращающегося корпуса.:Заказ 4980 Тараи( 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, )К, Раушскал наб., д. 4/5агорская типогра
