Илтеитиоlulинститут электродинамики ан украинской сср j ••r. yiihr. cua. w tibjtftf. ka 1

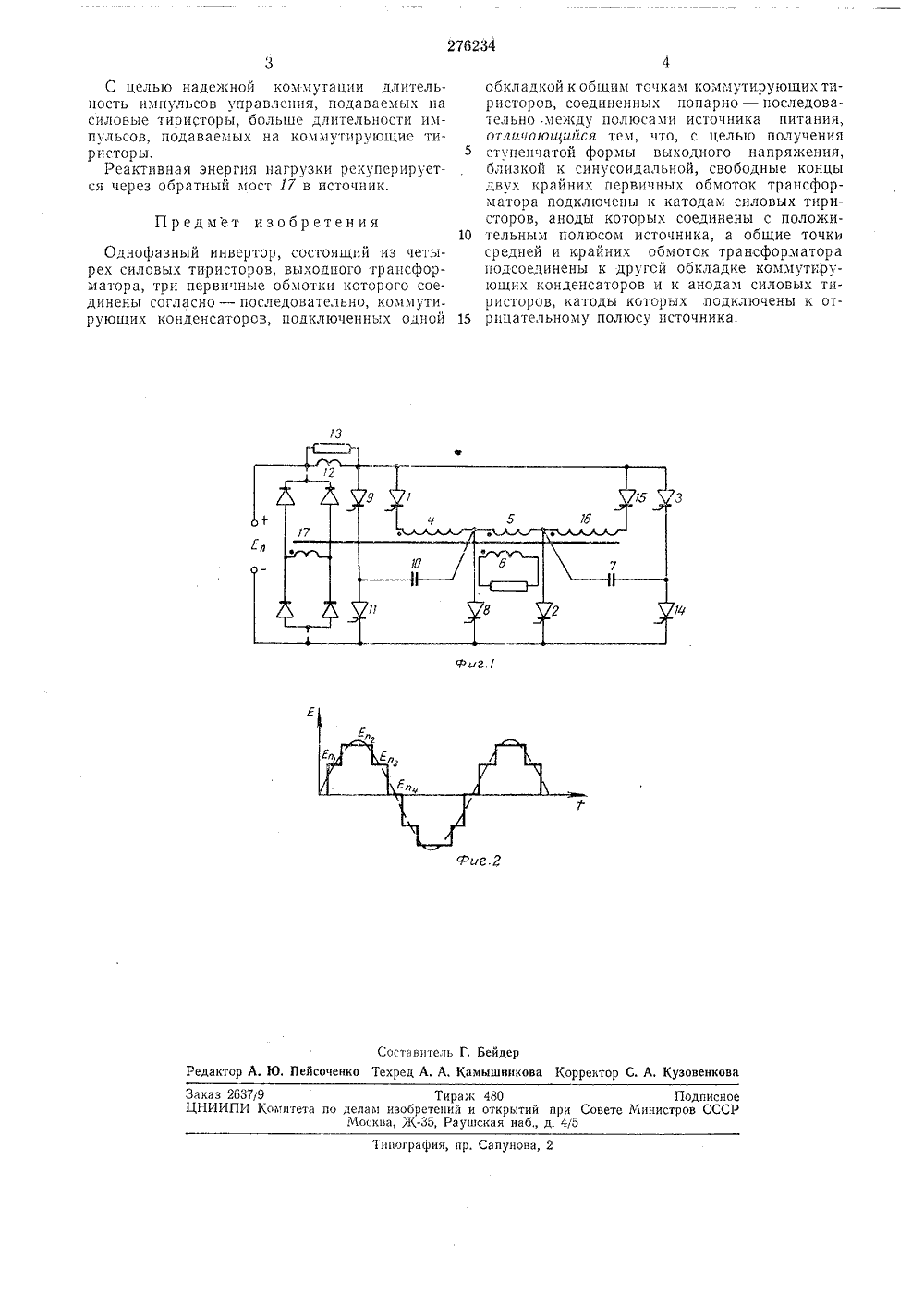

О П И С А Н И Е 276234ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соаа Советских Социалистических РеспубликЗависимое от авт. свидетельства МЗаявлено 061 Х,1968 (Мз 1267647/24-7) Кл. 216-) 12(03 с присоединением заявки МПК Н 02 пт 7(48УДК 621.314.214,33(088,8 Комитет по делам обретений и открытий ри Совете Министров СССР, 15.1 б К Л,Л С. Гонкальамики АН Украинской 3 в о рв%:ОГИнститут электро Заявитель ОФАЗНЫЙ ИНВЕРТО 2 Известны однофазные инверторы, обеспечивающие получение ступенчатой формы выходого напряжения, содержащие силовые тиристоры и выходной трансформатор, разделенный на отдельные обмотки точками подключения силовых тиристоров.Предлагаемый инвертор обеспечивает получение ступенчатой формы выходного напряжения, близкой к синусоидальной, при более эффективном использовании силового обору дования. Это достигается тем, что в выходном трансформаторе свободные концы двух крайних первичных обмоток подключены к катодам силовых тиристоров, аноды которых соединены с положительным полюсом источника. 15 Общие точки средней и крайних обмоток трансформатора подсоединены к анодам силовых тиристоров, катоды которых подключены к отрицательному полюсу источника, причем коммутирующие конденсаторы подключаются 20 к общим точкам обмоток.На фиг. 1 изображена принципиальная схема описываемого инвертора; на фиг. 2 - кривая выходного напряжения.Инвертор работает следующим образом. 25 Первый импульс управляющего устройства включает тиристоры 1 - 3. При этом к источнику подключаются обмотки 4 и б и в обмотке б формируется первая ступенька выходного напряжения Е,. Через открытые тиристоры 3 30 и 2 коммутирующий конденсатор 7 заряжается до напряжения источника,Второй импульс подается на тиристоры 1, 8 и 9. При этом тиристор 2 запирается напряжением обмотки б, и формируется вторая ступенька выходного напряжения Е Одновременно заряжается конденсатор 10.Третий импульс управления включает тиристоры 1, 2 и 11. При этом тиристор 8 запирается напряжением на конденсаторе 10, н на выходе формируется очередная ступенька Е,. Одновременно конденсатор 10 перезаряжается через источник, и запасенная в дросселе 12 энергия гасится в сопротивлении 13. Четвертым импульсом включается тпристор 14 и напряжением заряженного конденсатора 7 запирается тирпстор 2, а конденсатор 7 пе. резаряжается через трансформатор и источник. По окончании перезаряда конденсатора 7 тиристоры 1 и 14 запираются, и образуется ступенька Е выходного напряжения. Энергия коммутирующего дросселя, запасенная в нем при разряде конденсатора 7, рассеивается в сопротивлении 13. На этом формирование положительного полупериода выходного напряжения заканчивается. Формирование отрицательного полупериода напряжения осуществляется аналогичным переключением тиристоров 15, 8 и 2 и обмоток б и 1 б,276234 Предмет изобретения фиг.2 Составите.ктор А. Ю. Пейсоченко Техред А. А Заказ 2637 у 9 Тираж 480 Подпис ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССМосква, )К, Раушская наб д. 4/5. Сапунова,ииограср С целью надежной коммутации длительность импульсов управления, подаваемых на силовые тиристоры, больше длительности импульсов, подаваемых на коммутируюшие тиристоры.Реактивная энергия нагрузки рекуперируется через ооратный мост 17 в источник. Однофазный инвертор, состоящий из четырех силовых тиристоров, выходного трансформатора, три первичные обмотки которого соединены согласно - последовательно, коммутирующих конденсаторов, подключенных одной обкладкой к общим точкам коммутирующих тир исторов, соединенных попарно - последовательно между полюсами источника питания, отличтощиася тем, что, с целью получения 5 ступенчатой формы выходного напряжения,близкой к синусоидальной, свободные концы двух крайних первичных обмоток трансформатора подключены к катодам силовых тиристоров, аноды которых соединены с положи тельным полюсом источника, а общие точкисредней и крайних обмоток трансфорзматора подсоединены к другой обкладке коммутирующих конденсаторов и к анодам силовых тиристоров, катоды которых подключены к от рицательному полюсу источника Бендерамышникова Корректор С. А, Кузовенкова
