Криостат к испытательным машинам статическогонагружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

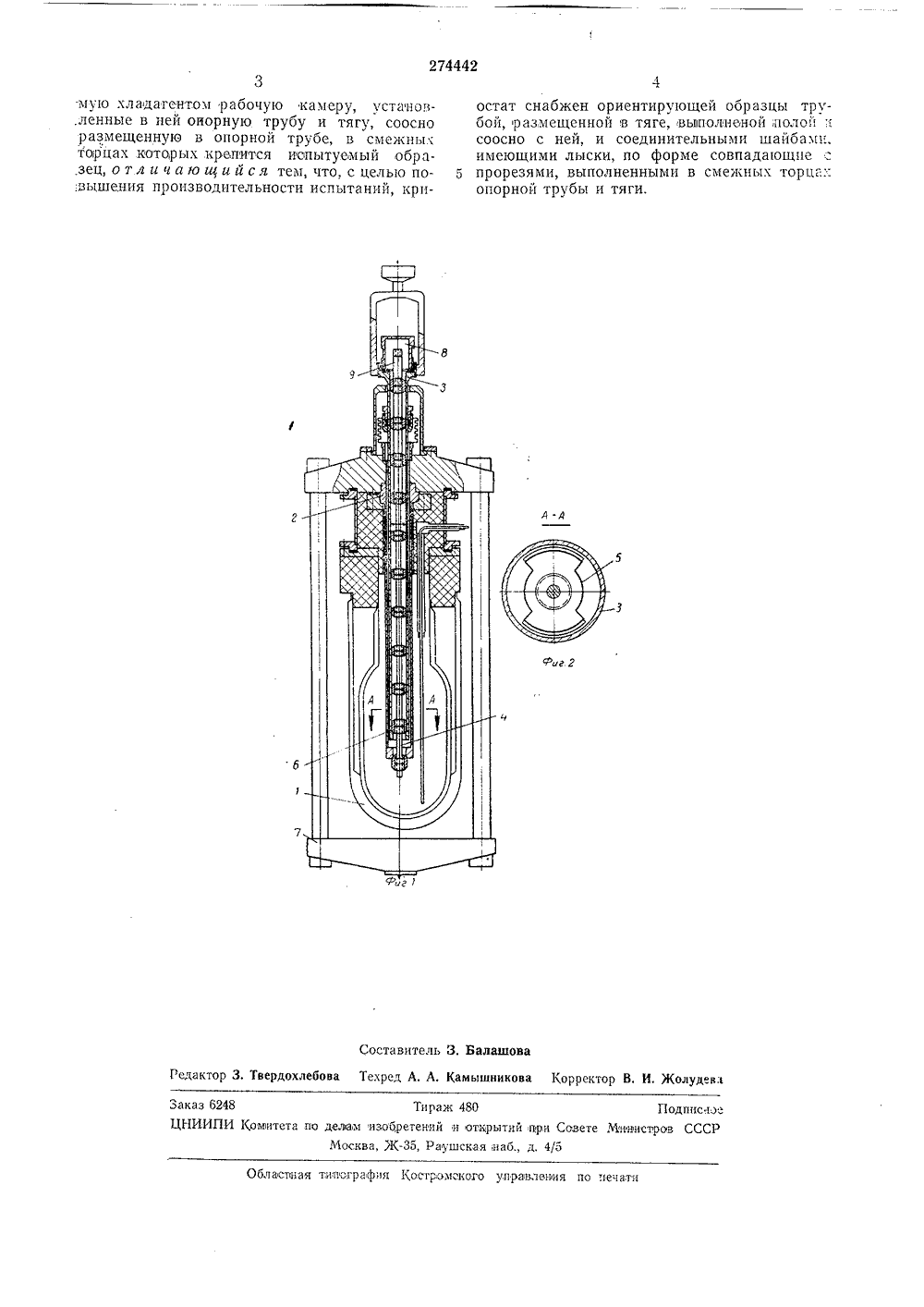

О" .ИЕ 274442 Союз Советских СОциалистических РеспубликИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ висимое от авт. с етельства Кл. 42 к, 34/О 1. 1969 ( 1308929/25-2 аявле ки о оединением за Комитет по делам изобретений и открытий при Совете Министров СССРПК Ст 01 п 3/1 орите УДК 620.172.251.1(088 убликовано 24. 71. 1970.та опубликования описани юллетень Хо30. Х 1.1970 Авторыизобретения И, Пяты, А. филичк явител ИСПЫТАТЕЛЬНЫМ МАШИНАМ СТАТИЧЕСКОГО НАГРУЖЕНИЯ ОСТ,30 чс Известен криостат к испытательным машинам статического нагружения, содержа 1 цпй заполняемую хладагентом рабочую камеру, установленные в ней опорную трубу и тягу, соосно размещенную в опорной трубе, в смежных торцах которых крепится испытуемый образец.Предлагаемый криостат отличается тем, что тяга выполнена иолой, в смежных торцах опорной трубы и тяги одна напротив другой выполнены прорези, а криостат снабжен ориентирующей трубой, соосно размещенной в полой тяге, и соединительными шайбами, имеющими лыски, по форме, совпадающей с прорезями в смежных торцах опорной трубы и тяги, Посредством соединительных шайб образцы, размещаемые в ориентирующей трубе, связываются последовательно цепочкой. Зто повышает пооизводительность испытаний,На фиг. 1 изображен описываемый криостат в продольном разрезе; на фиг. 2 - разрез чо А - А на фиг. 1.Криостат содержит заполняемую хладагентом рабочую камеру 1, установленные в ней опорную т 1 рубу 2 и тягу 3, соосно размещенпуто в опорной трубе, в смежных торцах которы.; крепятся цепочкой образцы 4. Тяга выполнена полой, а в смежных торцах трубы 2 и тяги 3 одна напротив другой предусмотрены прорези. Криостат снабжен ориентирующей трубой 5,соосно размещенной в полой тяге 3, и сосдинителы 1 ыми шайоами 6, котор 1 о 1 с п 1 с 1 от лыск 11, по форме совпадающие с прорезями в смежных торцах трубы 2 и тяги 3, Посредством соединительных шайб образцы, размещаемые в ориентирующей трубе, связываются последовательно цепочкой.Для смены образцов в крпостате поднимают нижнюю траверсу 7 на величину деформаци 1: предыдущего образца 4. С верхнего конца тяги снимают заглушку 8, на головку последнего образца 4 устанавливают соединитсльну;о шайбу 6 с очередным образцом илп удлини- тельной трубкой 9, по длине равной ооразцу 4. Цепочку образцов 4 с соединительными шайбами 6 и ориентпруюп 1 ую трубу 5 поворачивают на 90. При этом соединительные шайбы 6 располагаются напротив прорезей и захватах. Затем опускают цепочку образцов на длину образца и поворачивают одновременно с ориентирующей трубой на 90 так, чтобы соединительные шайбы своимн опорными площадками легли на опорные площадки захватов (трубы 2 и тяги 3). Заглушку 8 устанавливают на верхний конец тяги 3. После этого очередной образец готов к испытанию,Предмет изооретения хриостат к испытательным машинам стат 1 ого нагружения, содержащий заполняе274442 Составитель 3. Балашо Реда кто Твердохлебова Техред А, А. Камышиикова Корректор В. И. Жодудева.аказЦНИИ ирана 4 Подпис ье ров СССР И Комитета по делам изобретений и открытий при Совете Мнн Москва, Ж, Раушскаи,наб., д. 4/5 Областная тиоография Косгромекого управления по печат-мую хладагентом рабочую камеру, установ,ленные в ней оиорную трубу и тягу, соосно размещенную в опорной трубе, в смежных торцах которых крепится иопытуемый обра.зец, о т л и ч а ю и и й с я тем, что, с целью по;вышения производительности испытаний, крпостат снабжен ориентирующей образцы трубой, размещенной в тяге, вьпполноной,полой и соосно с ней, и соединительными шайбами, имеющими лыски, по форме совпадающие 5 прорезями, выполненными в смежных торцаопорной трубы и тяги.
СмотретьЗаявка
1308929
Л. И. тышев, М. А. Филичкин
МПК / Метки
МПК: G01N 3/18
Метки: испытательным, криостат, машинам, статическогонагружения
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-274442-kriostat-k-ispytatelnym-mashinam-staticheskogonagruzheniya.html" target="_blank" rel="follow" title="База патентов СССР">Криостат к испытательным машинам статическогонагружения</a>
