Адгезив на основе низкомолекулярного карбоксилсодержащего каучука
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 270943
Автор: Хасин
Текст

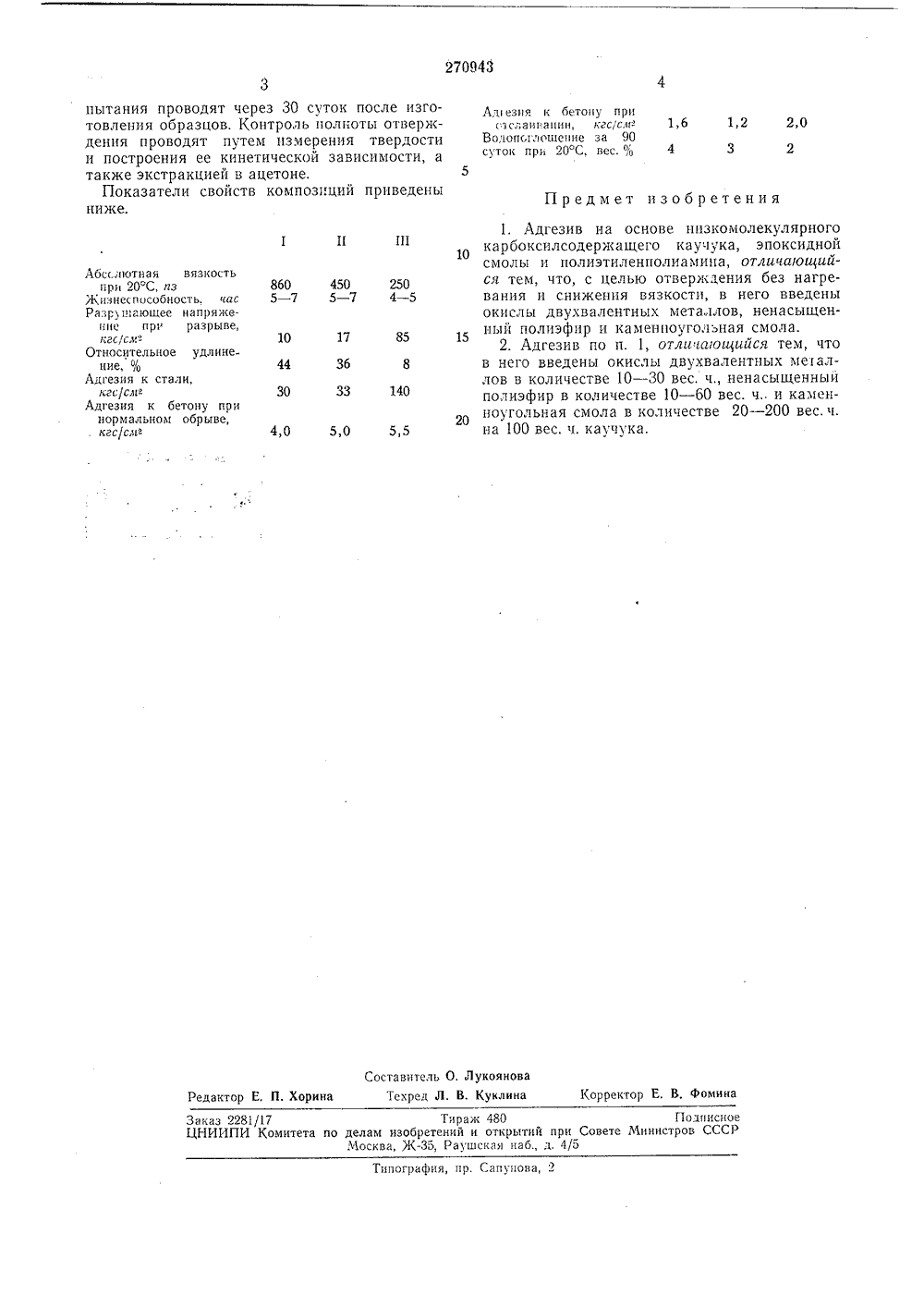

ОП И САНИ ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 270943 Союз Соеетских Социалистических РеспубликЗависимое от авт. свидетельствал. 22, 2 явлено 27,Х 1.1968 ( 1293058/23-5) с присоединением заявкиМПК С 091 3/О иорит Комитет по делам изобретений и открыт при Соеете Мииистро СССРДК 668,395.7(088.8 Опубликовано 12,7,1970, Бюллетень17 Дата опубликования описания 18 Л 111.1970 втор зобрете, Хас Заявитель ЗИВ НА ОСНОВЕ НИЗКОМОЛЕКУЛЯРНОКАРБОКСИЛСОДЕРЖАЩЕГО КАУЧУКА ниэкомолекулярныкарбоксглссдеркаучук СКНэпоксидная смолаокись цинкаокись магнияненасыщенныйэй/ нракрнлат (и,т,1 ф-ркаменноугольнаяполиэтиленполиам ижащнй1 100ЭД255 00 100 50 200 10 15 10 15 ол одт 30 50 7 мола ии следующего соста омп Изобретение относится и адгезивам для оклеечной герметизации дефо р мационных швов строительных конструкций.Известен адгезив на основе низкомолекулярного карбоксилсодержащего каучука, эпоксидной смолы и отвердителей типа полиэтиленполиамина.К основным недостаткам этого адгезива относятся (с точки зрения использования его для оклеечной герметизации деформационных швов строительных конструкций) отверждение при повышенной температуре и высокая вязкость, что обусловлено составом адгезива, при нормальной температуре реакция взаимодействия компонентов состава протекает медленно и жидкий каучук имеет высокую вязкость.С целью устранения указанных недостатков, в состав адгезива дополнительно введены окислы двухвалентных металлов, ненасыщенный полиэфир и каменноугольная смола.П р и м е р.Готовят к озиц ва,Определяют технологические свойства ма стик (абсолютная вязкость по Хепплеру ижизнеспособность) и физико-механические свойства отвержденных композиций: прочность и относительное удлинение лри разрыве (ГОСТ 270 - 64), адгезию к стали рн разрыве (на 20 грибках), адгезию к бетону прп нормальномотрыве (методом штифтов) и при отслаивании под углом 90 (на адгезпметре). Отверждение композиций происходит в воздушносухих условиях при температуре 18 - 23 С. Ис270943 Ад езпя к бетону притслаиваиии, га,азг-Водопылошеиие за 90 суток при 20 С, вес. Оо 5 1,2 2,0 1,6 4 3 Предмет изобретения 1 П 860 450 250 5 - 7 5 - 7 4 - 5 10 1 44 36 30 33 140 4,0 5,0 5,5 Составитель О, ЛукояноваРедактор Е, П. Хорина Текред Л. В. Куклина Корректор Е. В. фомина Заказ 2281/17 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 пытания проводят через 30 суток после изготовления образцов. Контроль полноты отверждения проводят путем измерения твердости и построения ее кинетической зависимости, а также экстракцией в ацетоне.Показатели свойств композиций приведены ниже. Абссл 1 отнаяпри 20 С, пзЖизнеспособность. часРазр) шающее напряжение при разрыве,кгс/с,и-Относительное удлине.ние, %Адгезия к стали,кгс/сл 2Адгезия к бетону принормальном обрыве,. кг%л 1. Адгезив на основе нпзкомолекулярногокар боксилсодержащего каучука, эпоксидной10смолы и полиэтиленполиамина, отличающиися тем, что, с целью отверждения без нагревания и снижения вязкости, в него введеныокислы двухвалентных металлов, ненасыщен 15ный полиэфир и каменноугольная смола,2. Адгезив по п. 1, отлцчаощийся тем, чтов него введены окислы двухвалентных ме 1 аллов в количестве 10 - 30 вес. ч ненасыщенныиполиэфир в количестве 10 - 60 вес. ч,. и камен 20ноугольная смола в количестве 20 - 200 вес. ч.на 100 вес. ч, каучука,
СмотретьЗаявка
1293058
Б. Ф. Хасин
МПК / Метки
МПК: C09J 113/00
Метки: адгезив, карбоксилсодержащего, каучука, низкомолекулярного, основе
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-270943-adgeziv-na-osnove-nizkomolekulyarnogo-karboksilsoderzhashhego-kauchuka.html" target="_blank" rel="follow" title="База патентов СССР">Адгезив на основе низкомолекулярного карбоксилсодержащего каучука</a>
Композиция на основе фенолформальдегидной смолы
Номер патента: 711067
Опубликовано: 25.01.1980
Авторы: Браверман, Броновицкий, Кадыров, Коренева, Новикова, Шарипов
МПК: C08L 61/06
Метки: композиция, основе, смолы, фенолформальдегидной
...иьтров, досту тов композиц ико-механиче блица ь 4ьтрацииких рость /сут кость 25050010001200 20 00 200 20 ния орм нолформальления трубонитель и отна основе ф для изготоаюшая иапо Композици дегидной смо фильтров, вкл вер дитель, о тем, что, с ц 241 е фильтрует 0 ыш аяся воз духо- ономичес а ю т л елью повышен ромнои ят Смесь с процентны 1 ентов по примеру 2 юсферном давлении. ти ф 1 у 1 ьтрации Воды содержаниемотверж дают Зав 11 с 11 мость и сохройств,око 3мы и отверждают при атмосферном давлении без дополнительного нагрева.Скорость фильтрации воды через диск толщиной 5 мм при высоте столба воды 5 см составляет 32 м/сут.Время отверждения 1 ч, время выщелачивания 2 ч.П р и м е р 2. 38,5% смолы вязкостью 250 сП смешивают с 57,7% фд Ф...
Способ получения компаунда на основе эпоксидной смолы
Номер патента: 131382
Опубликовано: 01.01.1960
МПК: C08G 59/40, C08L 33/12, C08L 63/02, C08L 63/10
Метки: компаунда, основе, смолы, эпоксидной
...бензоила 0,03диметиланилин ОАДиметиланилин растворяют в метилметакрилате и вливают в наретую эпоксидную смолу, хорошо перемешивают до полного раствопс. ния смолы, охлаждают до комнатной температуры и приливают в смес раствор перекиси бензоила в метакриловой кислоте. Готовый раство э выливают в заранее отвешенный наполнитель, количество которого составляет 50 - 70% от готового компаунда, в зависимости от желаемо 1 ,онсистенции продукта.Пример 2.131382раствора Еметакриловая кислота 10перекись бензоила 1К раствору А добавляют 40 г мелкодисперсного порошка полиме тилметакрилата, смесь перемешивают в течение 5 - 10 л 1 ин, затем вли. вают в нее раствор Б. Полученный раствор вливают в заранее отвешенный наполнитель в количестве 50 -...
Способ крепления резины на основе ненасыщенного каучука к металлу
Номер патента: 784788
Опубликовано: 30.11.1980
МПК: C08J 5/02
Метки: каучука, крепления, металлу, ненасыщенного, основе, резины
...в растворах солей меди., но, преи мущественно, оно находится в диапазоне от примерно 0,1 до 9,5 г/м , Сдругой стороны, полимеры, используемые в данном изобретении, являютсяполимерами сопряженных диенов с винилбпиридинами или производными их и,возможно, содержащие третьи полимеризуемые мономеры.Медные покрытия по предлагаемомуспособу в предпочтительном вариантенаносят с помощью химической реакциивосстановления или замещения с использованием водного раствора иона двухвалентной меди, содержащего сильно ускоряющие галидные ионы хлоридаи бромида, Очевидно, наличие галоидных ионов ускоряет скорость образо-вания медного покрытия.Известно много способов нанесения меди на металлическую поверхность. Например, с помощью химической З 5...
На основе инденкумароновой смолы
Номер патента: 330179
Опубликовано: 01.01.1972
Авторы: Балалаев, Белоусов, Винарский, Курицына, Мастика, Перлин, Проектный, Фиговский, Шапиро
МПК: C08L 33/08, C08L 45/02, C09J 133/10, C09J 145/02
Метки: инденкумароновой, основе, смолы
...груп от,1 ачауощ ла взята са ос еско цаяся химст вый ц ах1 Инденкумаронова Сополимер БМКСополимер бут крилата с метаамндом Двуокись титанадвуокись цирко Гипс полуводньи мол метаил.0- 15 см 00 Известны мастики для приклеивания пластмассовых материалов на основе инденкумароновой смолы и полярного каучука.Предложенная мастика на основе инденкумароновой смолы и акрилового сополимера, содержащего карбоксильцые или амидные группы, обеспечивает более высокую прочность соединения и его химическую стойкость к кислым средам. Инденкумароновая смола берется с температурой размягчения 60 - 80 С.Из числа акриловых сополимеров целесообразно использовать сополимеры высших метакриловых эфиров, например сополимер бутилметакрилата с метакриловой кислотой...
Состав на основе синтетического каучука
Номер патента: 663314
Опубликовано: 15.05.1979
МПК: C08L 9/02
Метки: каучука, основе, синтетического, состав
...вулканизующего вещества. Ударная вязкость (РП ) /Е увеличи-. вается при добавлении вулканизующего средства в количестве до 5,33 вес.ч. Смесь 7 получают с использованием самовулканизующегося каучука,она обладает высокой ударной вязкостью. По добавлении вулканизующего вещества получают немного более прочный, но значительно более жесткий продукт. Ударная вязкость составов снижается с повышением количества добавляемого вулканизатора663314 абли ц а 2 Ударная вязкость (РП) фЕ кг/см Модуль 100 М,кг/см Нитрильный ка чу Удлинение, Ъ (Е) РП,кг/см.55 61 16 134 вулканизованные составы дополнительно содержат 0,67 вес,ч. НЧА, Содержание акрилонитрила (А) и вязкость ф По Муни нитрильного каучука приведены в табл. 2, Пронумерованные...
Предыдущий патент: Мастика для наливных полов
Следующий патент: Адгезионная присадка к смазочным материалам
Случайный патент: Станок для изготовления бочек из фанеры
