Способ изготовления макетов для получения стереоскопических изображений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 270497
Автор: Соколов
Текст

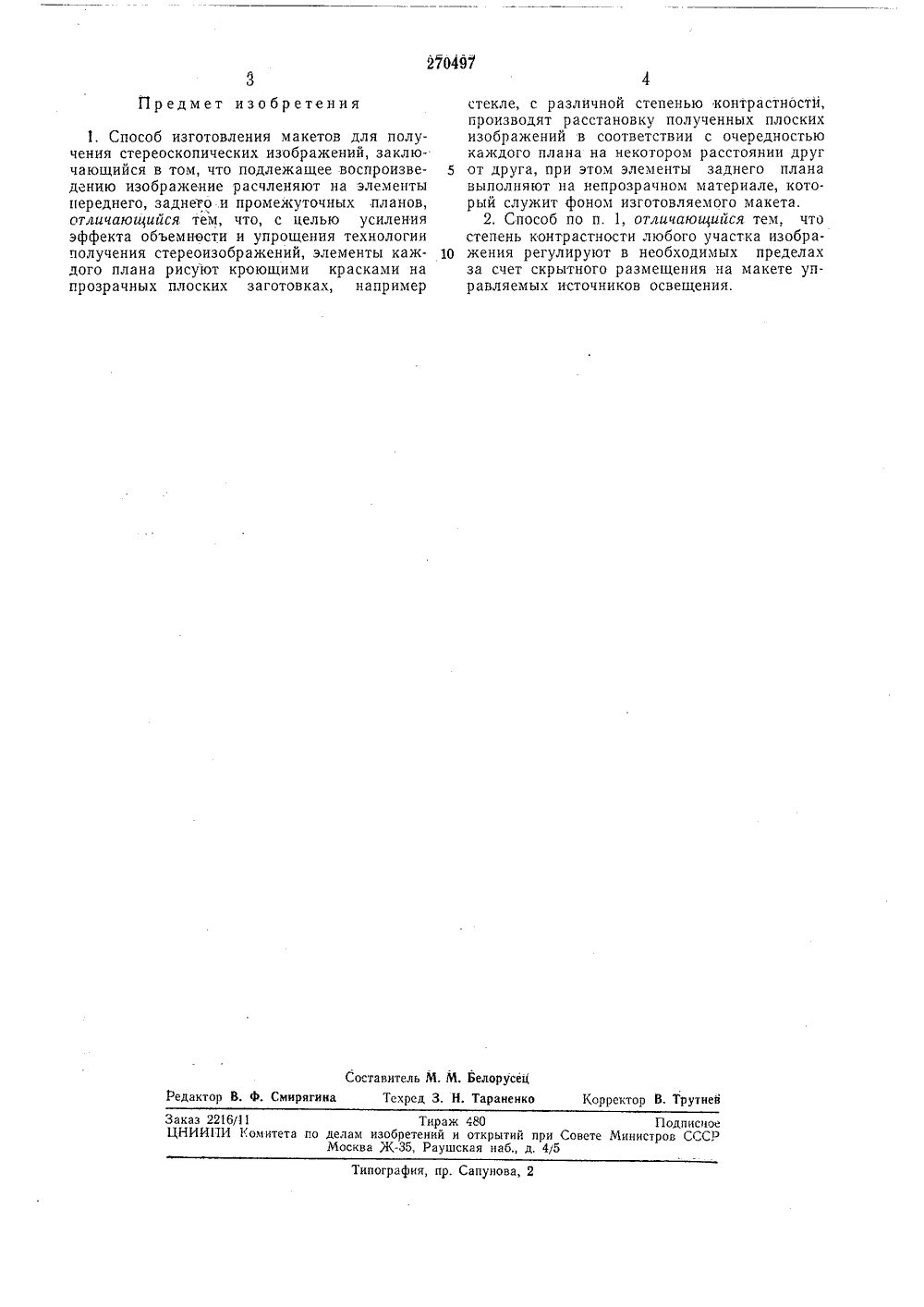

2 У 0497 ОПИСАНИ ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ бе 1 еа Советских Социалистических РеспубликПриорите Комитет па делам аобретеиий и открыти лри Совете Министров СССРллетеньно 08.Ъ.1970. убл та опубликования описания 12 Л 111. 1970 П, Сокол изобретения аявите ПОЛУЧЕНЕНИЙ СПОСОБ ИЗГОТОВЛЕНИЯ МАКЕТОВ ДЛ СТЕРЕОСКОПИЧЕСКИХ ИЗОБРА Йзвестен способ изготовления макетов для получения стереоскопических изображений, заключающийся в том, что подлежащее воспроизведению изображение расчленяют на элементы переднего, заднего и промежуточных планов.Предлагаемый способ усиливает эффект объемности и упрощает технологию получения стереоизображений. Это достигается тем, что элементы каждого плана рисуют крою щими красками на прозрачных плоских заготовках, например стекле, с различной степенью контрастности, производят расстановку полученных плоских изображений в соответствии с очередностью каждого плана на неко Ь тором расстоянии друг от друга.Элементы заднего плана выполняют на непрозрачном материале, который служит фоном изготовляемого макета. Степень контрастности любого участка изображения регули руют в необходимых пределах за счет скрытного размещения на макете управляемых источников освещения.Способ состоит в следующем.Любой объект, имеющий пространственную 25 структуру, может быть условно разбит на несколько планов: передний, промежуточные, задний. Это дает возможность изготовить каждый план в отдельности на прозрачных заготовках непрозрачными, например гуашевыми, красками, Каждый план рисуют с требуемой степенью контрастности в зависимости от возможности воспроизводимых на нем деталей изображений. Задний план рисуют на непрозрачном плоском материале, который после сго разрисовки служит фоном изготовляемого макета. После изготовления всех планов, ретуши и корректировки изображения на них прозрачные заготовки размещают на максте в соответствии с очередностью каждого плана перпендикулярно оптической оси репродукцион 11 ого устройства, наведенного на макет. Расстояние между разрисованными заготовками колеблется от 2 до 10 с,11 в зависимости от величины глубины резкости объектива фоторепродукционного устройства, наведенного на макет. Для подчеркивания отдельных деталей и бликов в макете скрытно 1 эазме 1 ца 1 от несколько независимых друг от друга управляемых источников освещения,После расстановки планов на макете включают управляемые источники освещения и производят фотографическую съемку с применением кодирующего линзового растра. В случае необходимости изображения на макете корректируют путем дополнительной ретуши, а также варьированием действия управляемых истпчникОВ,270497 Предмет изобретения Составитель М. М. БелорусецРедактор В. Ф. Смирягина Техред 3. Н. Тараненко Корректор В. Трутнев Заказ 2216/11 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 1, Способ изготовления макетов для получения стереоскопических изображений, заключающийся в том, что подлежащее воспроизведению изображение расчленяют на элементы переднего, заднего и промежуточных планов, отличающийся тем, что, с целью усиления эффекта объемности и упрощения технологии получения стереоизображений, элементы каждого плана рисуют кроющими красками на прозрачных плоских заготовках, например стекле, с различной степенью контрастностй, производят расстановку полученных плоских изображений в соответствии с очередностью каждого плана на некотором расстоянии друг 5 от друга, при этом элементы заднего планавыполняют на непрозрачном материале, который служит фоном изготовляемого макета.2, Способ по п. 1, отличающийся тем, чтостепень контрастности любого участка изобра жения регулируют в необходимых пределахза счет скрытного размещения на макете управляемых источников освещения.
СмотретьЗаявка
787220
П. П. Соколов
МПК / Метки
Метки: изображений, макетов, стереоскопических
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-270497-sposob-izgotovleniya-maketov-dlya-polucheniya-stereoskopicheskikh-izobrazhenijj.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления макетов для получения стереоскопических изображений</a>
