Приспособление для установки козырьков при подсочке деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

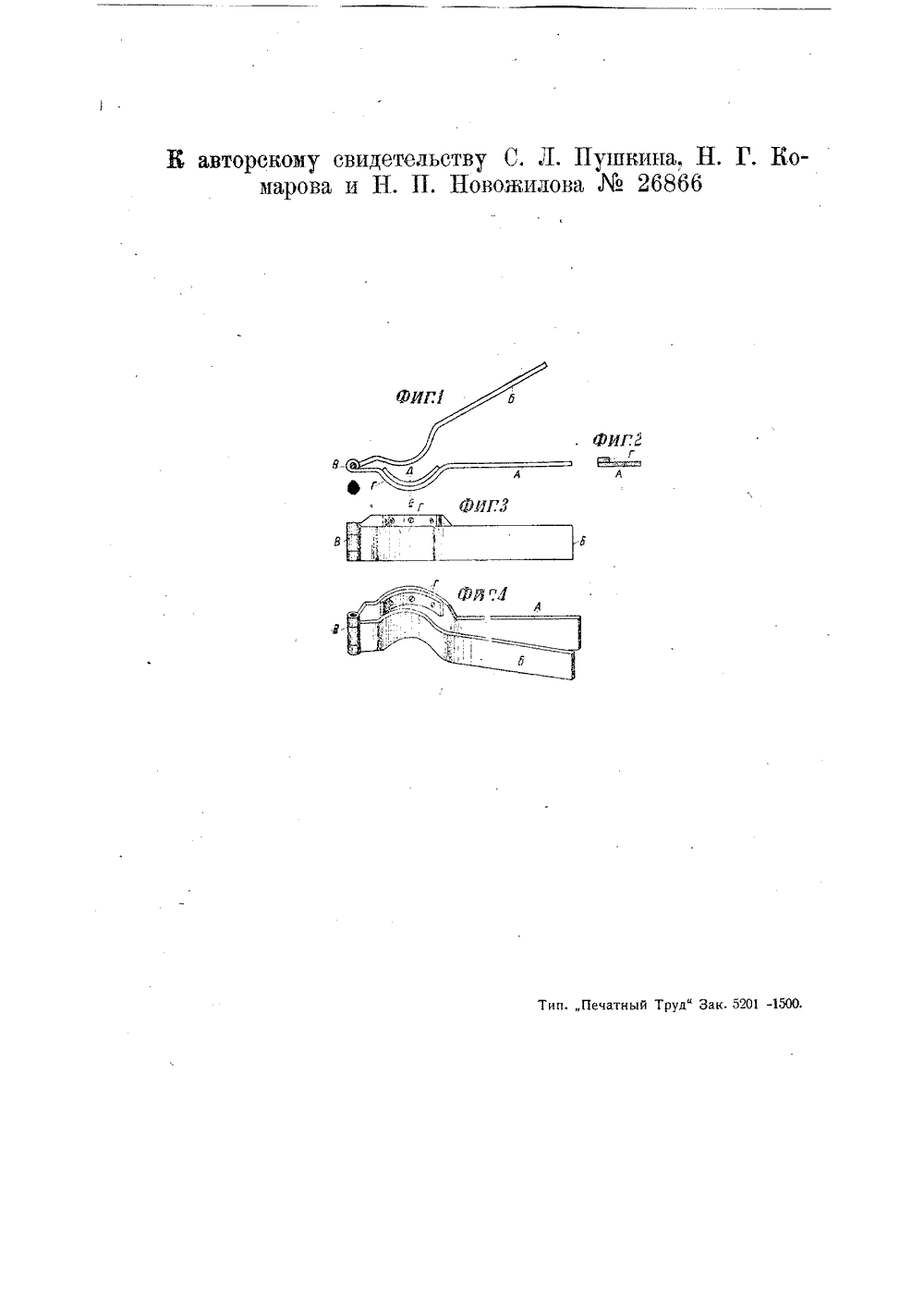

ласс Игт, 21 2686 Йвторекое евидетерьетво на изобретение ОПИСАН приспособления для установки козырьков при подсочке деревьев.Н. П. НовоЖ 93948). вторскому свидетельству С, Л. Пушкина, Н, Г. Комар лова, заявленному 3 сентября 1931 года (спр. о п публиковако 30 июня 1932 ыдаче авторского свидетельст устастями край а про- приэтого ами А полу- ляется ка по вается бление несколько но вынимается.ретения, я установки кодеревьев, отли.ыполнено в виде нирно изогнутых их для придания формы и поддернии в ствол дезоб ед Приспособление длзырьков при подсочкечающееся тем, что оно вдвух соединенных шарпластин А и Б, служащкозырьку полукруглойжания его при забиварева,Применяемые до настоящего времени приспособления для установки козырьков при подсочке деревьев имеют тот недостаток, что при пользовании ими подлежащие забивке козырьки необходимо предварительно сгибать руками для придания им полукруглой формы; кроме того, после забивки козырька последний, при вынимании приспособления, часто выдергивается обратно, отчего получается большой брак, козырьков. Предлагаемое приспособление имеет целью устранить указанные недостатки.На чертеже фиг, 1 изображает вид приспособления сбоку; фиг 2 - разрез по линии ЛЕ на фиг. 1; фиг. 3 - вид приспособления сверху; фиг. 4 - перспективный вид его.Предлагаемое приспособление(фиг,1 - .4) состоит из двух железных пластин А и Б, соединенных между собой шарниром В. Свободные концы пластин служат рукоятками. Пластины А и Б, на. некотором расстоянии от шарнира В, имеют полукруглый загиб; а пластина А,кроме того, усилена дополнительнои изогнутой пластиной Г.Подлежащий забивке козырек навливается между изогнутыми ча пластин Л и Б так, чтобы один козырька прилегал к пластинке Г, тивоположный выступал наружу мерно, на один сантиметр. После козырек сжимается между пластин и Б(отчего он принимает требуемую круглую изогнутую форму), пристав к стволу дерева и ударами молот уширенному месту пластины А вби в ствол дерева.По забивке приспосораскрывается и свобод
СмотретьЗаявка
93948, 03.09.1931
Комаров Н. Г, Новожилов Н. П, Пушкин С. Л
МПК / Метки
МПК: A01G 23/10
Метки: деревьев, козырьков, подсочке, установки
Опубликовано: 30.06.1932
Код ссылки
<a href="https://patents.su/2-26866-prisposoblenie-dlya-ustanovki-kozyrkov-pri-podsochke-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Приспособление для установки козырьков при подсочке деревьев</a>
