Способ визуализации амплитудного распределения электромагнитного поля

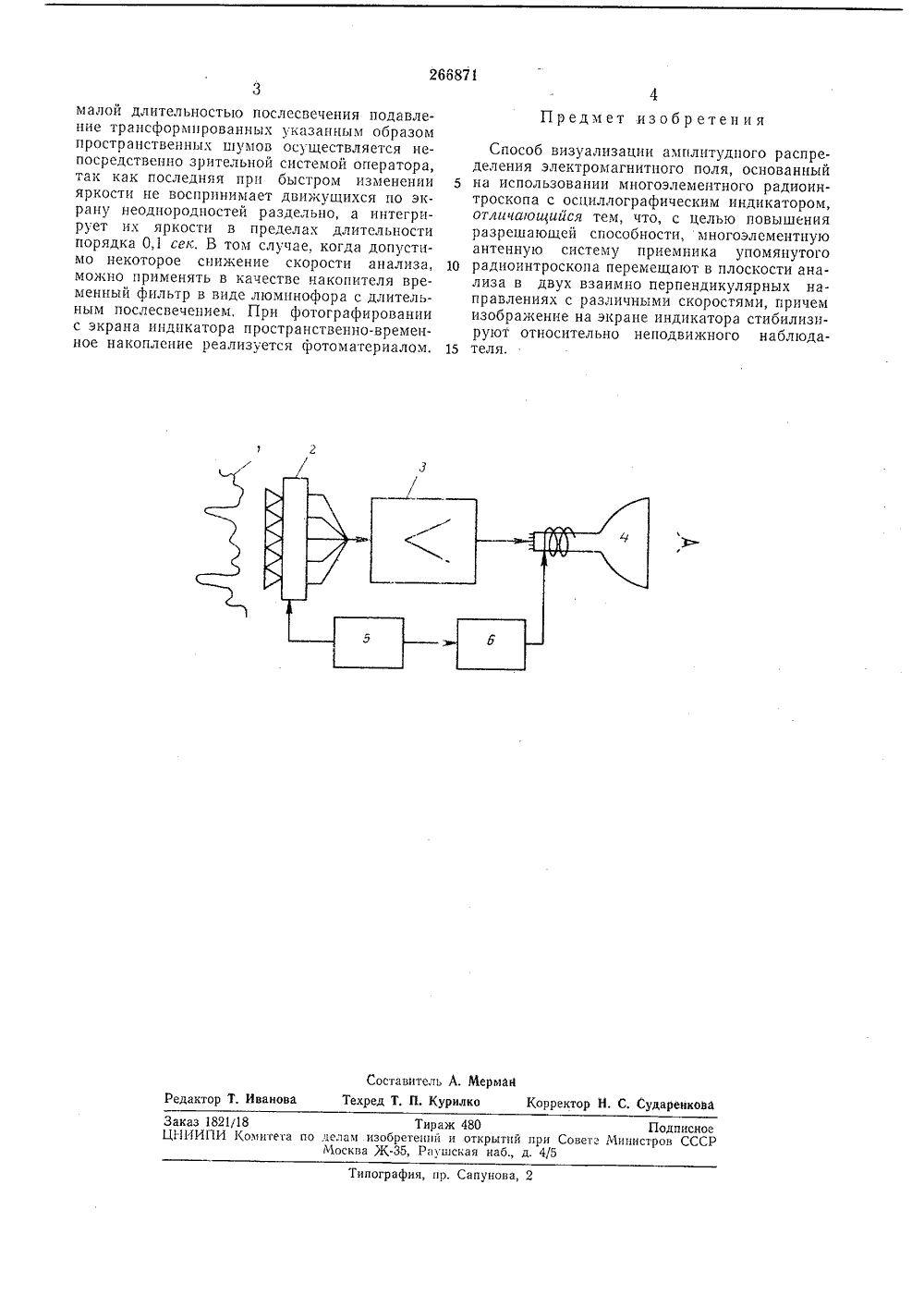

О П И С А Н И Е 2 бб 87ИЗОБРЕТЕН ИЯ Союз Соеетскик Социзлистическик РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 09,Ч 11,1968 ( 1256524/26-9) Кл. 21 а 4, 71 421 с, 46/03 с присоединением заявкиМПК б 01 г б 01 п УДК 621,317.328ПриоритетОпубликовано 01.1 Ч.1970, Бюллетень12Дата опубликования описания 15.711.1970 Комитет по полем изобретений и открытий прн Совете Министров СССРоФоою-ьт:с-.;: ч-:"отт блиот,нм 1 ,Автор зс бретен йн витель СПОСОБ ВИЗУАЛИЗАЦИИ АМПЛИТУДНОГОАСПРЕДЕЛЕНИЯ ЭЛЕКТРОМАГНИТНОГО ПО узел б механического переме ментной антенны, блок б п стабилизации яркостного изо туры СВЧ-поля. ения многоэле остранственнои ажения струк Изобретение относится к области контроля диэлектрических материалов и может быть использовано в экспериментальной радиофизике и электронике и других областях науки и техники, когда информация об исследуемом процессе или явлении может быть перенесена на параметры микрорадиоволн.Известны способы воспроизведения структуры поля с помощью многоэлементных радиоинтроскопов, однако при наблюдении малоподвижных и статических СВЧ-распределений и рассмотрении фотоснимков с экрана радиоинтроскопа качество индикации структуры поля с применением многоэлементных дискретизирующих устройств несколько снижается. По предлагаемому способу для повышения разрешающей способности радиоинтроскопа многоэлементную антенную систему приемника упомянутого радиоинтроскопа помещают в плоскости анализа в двух взаимно перпендикулярных направлениях с различными скоростями, причем изображение на экране индикатора стабилизируют относительно неподвижного на блюдателя.На чертеже дана схема устройства, реализующего предлагаемый способ,Схема содержит исследуемую структуру СВЧ-поля 1, многоэлементную систему 2, блоки 8, индикатор 4 яркостных изображений,Устройство работает следующим образом.С помощью узла 5 двумерную антенную решетку радиоинтроскопа перемещают в плоскости анализа, что позволяет последовательно 10 воспроизводить выходное изображение исследуемого СВЧ-поля при всевозможных его ориентациях относительно антенных элементов радиоинтроскопа и при преобразовании сигнала с одних и тех же участков поля различными 15 каналами. Одновременно и синхронно с перемещением антенной решетки выходное яркостное изображение структуры поля блоком б смещают в соответствующем направлении по экрану индикатора 4, что позволяет стабилч зировать изображения СВЧ-поля относительнонаблюдателя, несмотря на возвратные перемещения антенной системы относительно поля.Результатом такой методики анализа является повышение пространственного разрешения по 25 полю анализа и разнесение временных спектров полезного сигнала (двумерного изображения СВЧ-поля) и шума (движущегося по экрану синхронно с антенной двумерного распределения неоднородности преобразования различ- ЗО ных каналов), Г 1 ри применении экрана ЭЛТ с266871 Составитель А. МерманТехред Т. П. Курилко Корректор Н. С. Сударенков актор Т. Иванов Заказ 1821/18 Тираж 480ЦИИИПИ Комитета по делам изобретений и открытийМосква Ж, Раушская наб., д ПодписноеСовете Министров СССР5 ипография, пр. Сапунова малой длительностью послесвечения подавление трансформированных указанным образом пространственных шумов осуществляется непосредственно зрительной системой оператора, так как последняя при быстром изменении яркости не воспринимает движущихся по экрану неоднородностей раздельно, а интегрирует их яркости в пределах длительности порядка 0,1 сек. В том случае, когда допустимо некоторое снижение скорости анализа, можно применять в качестве накопителя временный фильтр в виде люминофора с длительным послесвечением, При фотографировании с экрана индикатора пространственно-временное накопление реализуется фотоматериалом. Предмет изобретения Способ визуализации амплитудного распределения электромагнитного поля, основанный 5 на использовании многоэлементного радиоинтроскопа с осциллографическим индикатором, отличаощийся тем, что, с целью повышения разрешающей способности, многоэлементную антенную систему приемника упомянутого 10 радиоинтроскопа перемещают в плоскости анализа в двух взаимно перпендикулярных направлениях с различными скоростями, причем изображение на экране индикатора стибилизируют относительно неподвижного наблюда теля.
