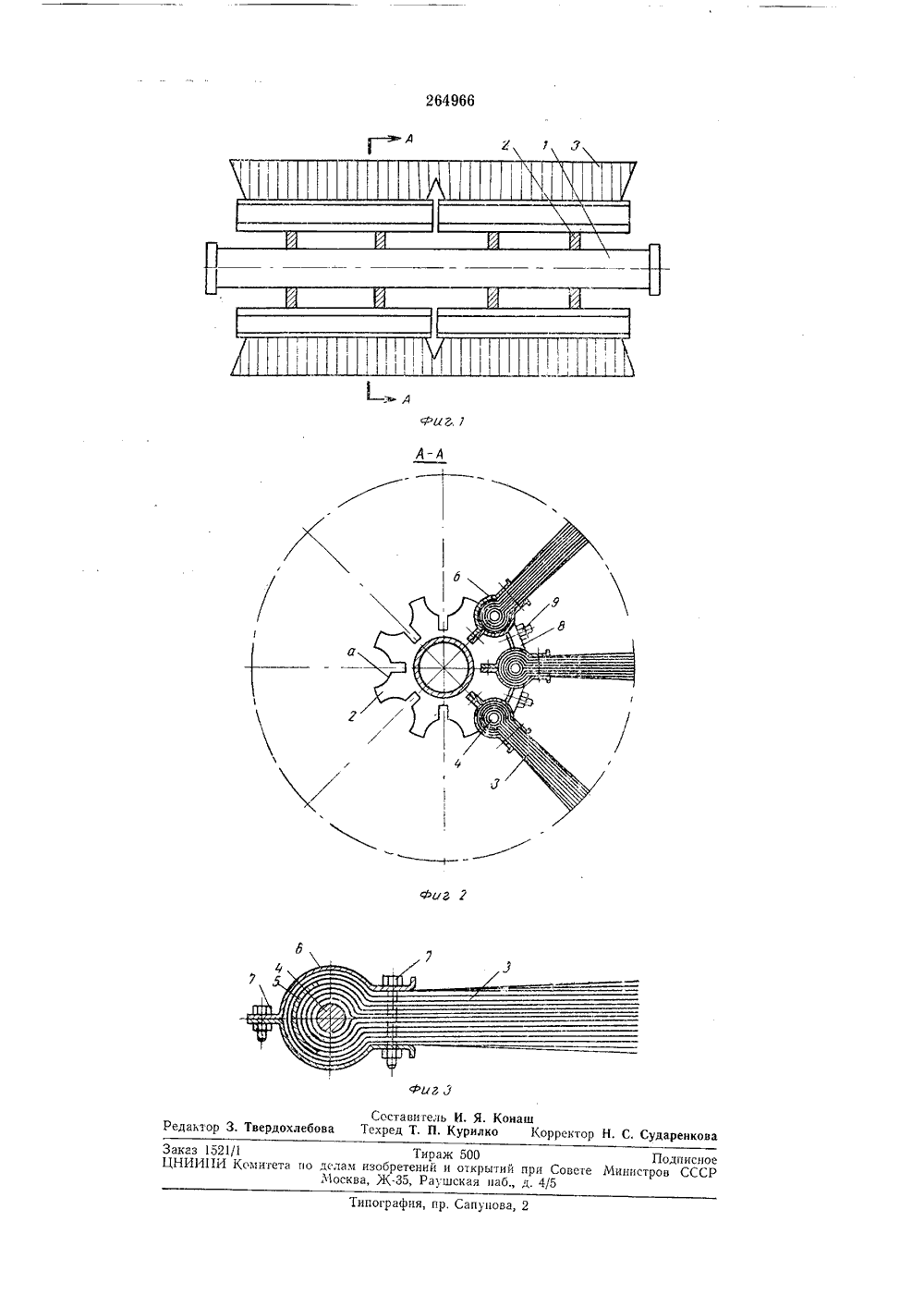

264966

Номер патента: 725968

Опубликовано: 05.04.1980

Авторы: Авраменко, Альпин, Яровинский

МПК: B65G 39/02

Метки: грузонесущего, конвейера, подъема, полотна

...образуют шарнирные трехзвен ники. Вверху подъемные рычаги заканчиваются стержнями 12,на которой набрасывают-кольца 13 гибких связей 14,состоящих из цепей 15 и фиксаторов 16, жестко закрепляемых на грузонесущем полотне 17 при его подъеме.При демонтаже устройства используют фиксаторы 18,надетые на траверсу.Устройство работает следующим образом.В исходном положении (фиг, 2) опоры 4 с опущенными подъемными рычагами 10 устанавливают на каркасе 2 и закреп ляют узлами 5 крепления. Стойки 1 соединяют траверсой 3 соответствующей ширины, На стержни 12 набрасывают725968 формула изобретения Фиг 1 фиг Г кольца 13 гибких связей 14, Натянув цепь 15, зажимы 16 жестко закрепляют на груэонесущем полотне 17. Включают приводную станцию, груэонесущее...

Номер патента: 701877

Опубликовано: 05.12.1979

Авторы: Давлад, Селезнев, Фирсов

МПК: B65G 15/48

Метки: грузонесущее, конвейера, полотно

...сетки, Каждая ячейка представляет собой квадрат из цилиндрических пружин рас. тяжения 1, на каждой паре смежных сторон которого навешены пластипчатые элементы 2, перекрывающие окно ячейки. Каждая пружинапомещена в два одинаковых цилиндрических патрубка 3, которые защищают ее от износа и обеспечивают закрепление -пластинчатых элементов, Взаимное соединение пружин выполнено посредством шайб 4, имеющих отверстия 5 дпя присоединения пружин и отверстие 6 для грузонесущего полотна, Лластинчатые элементы 2 выполнены в виде прямоугольных треугольников с катетами равными длине сторон ячейки и укреплены на двух патрубках 3, расположенных по углам ячейки.Грузонесущее полотно работает следующим образом.При загрузке конвейера и при транспорти....

Номер патента: 806558

Опубликовано: 23.02.1981

Автор: Олевич

МПК: B65G 17/06

Метки: конвейера, пластинчатое, полотно

...их прочности.Цель изобретения - упрощение конструкции и снижение металлоемкости,Указанная цель достигается тем, что соединительные элементы выполнены в виде скоб,охватывающих с зазором внутренние звеньяцепи, при этом ширина ппастины кратна шагу цепи, а зазор между верхней поверхностьюзвена цепи и внутренней поверхностью скобыопределяется по формулеп 16=к 90 пИ2 " где и - число звеньев цепи на ширине пластины;- шаг цепи;Й - радиус звездочки.На фиг. 1 изображена схема конвейера эле.ватора; на фиг. 2 - общий вид пластинчатогополотна на звездочке, в продольном разрезе;на фиг. 3 - поперечный разрез верхней ветвицепи,Пластины 1, связанные между собой шарнирами 2 и свободно установленные на цепях3 при помощи скоб 4, при движении на...

Номер патента: 859251

Опубликовано: 30.08.1981

Автор: Матюшонок

МПК: B65G 17/06

Метки: конвейера, пластинчатое, полотно

...на внешних пластинах цепи.На фиг.1 показано устройство, общий вид на фнг.2 - сечение А-А на фиг.1 на фиг.З - сечение Б-Б на фиг.1.Пластинчатое полотно конвейера включает тяговую цепь 1 с внешними 2 и внутренними 3 пластинами звеньев и. грузоносители 4, соединенные с цепью при помощи кронштейнов 5 с крепежными элементами 6. Кронштейны 5 охватывают внешние пластины 2 звеньев цепи 1 и крепятся на них с помощью крепежных элементов 6. Оси 7 и 8 тяговой цепи 1 имеют прорези 9 по концам для размещения в них концов кронштейнов 5. На осях 7 и 8 установлены распорные втулки 10 и ролики 11, а на оси 7 на подшипниках 12 - опорные ролики 13.Пластинчатое полотно конвейера собирается следующим образом.На оси 7 и 8 устанавливаются раопорные втулки...

Номер патента: 1339065

Опубликовано: 23.09.1987

Авторы: Кочеровский, Мейклер, Палий

МПК: B65G 17/06, B65G 17/38

Метки: конвейера, пластинчатое, полотно

...Государственного комитета СССР по делам изобретений и открытий 113035 Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г, Ужгород ул. Проектная, 4 1 13Изобретение относится к подъемнотранспортному оборудованию и можетбыть использовано в пластинчатых конвейерах и ковшовых элеваторах,чфЦель изобретения - повышение надежности и облегчение сборки путемулучшения сопряжения деталей груэоносителя и тяговой цепи,На чертеже дано полотно конвейера,разрез.Пластинчатое полотно конвейерасодержит тяговую цель 1 с внешними2 и внутренними 3 пластинами звеньеви груэоносители 4 со стойками 5, соединенные с цепью. Стойки 5 охватываютвнешние пластины 2 звеньев цепи икрепятся на них крепежными элементами 6, Ось 7 тяговой цепи...
