Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 255352
Автор: Соловский
Текст

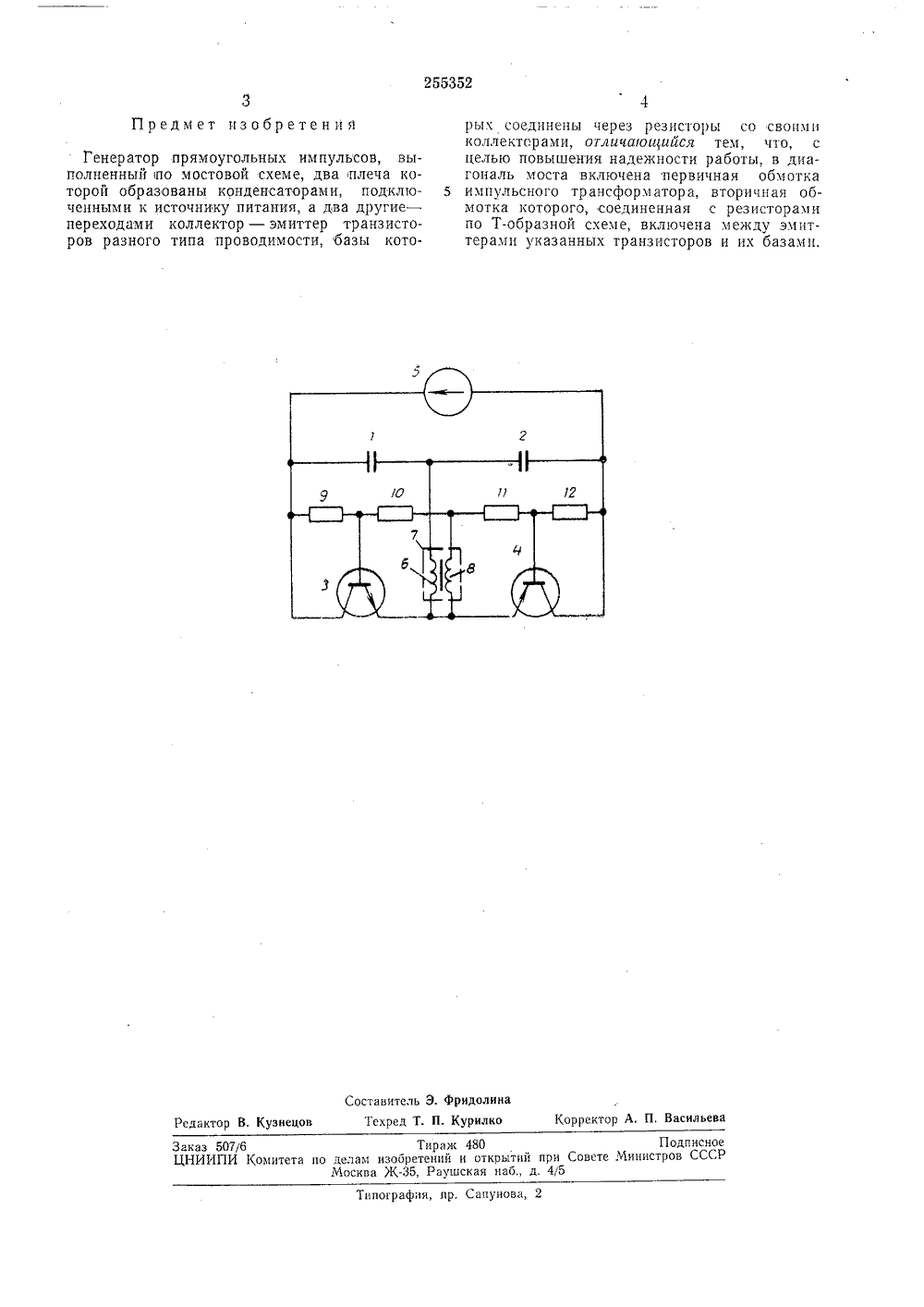

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 255352 Союз Советскиа Социалистических Республик.ЧПК Н О иоритетубликовано 28.Х 1969, Бюллетень Ло 33 та опубликования описания 12.11,1970 Комитет оо. деламобретений и открцти ДК 621.373,431 :621.373,52 (088,8) овете Министре СССР Авторизобретени, Г. Соловский аявите ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСО Известны генераторы прямоугольных импульсов, выполненные по мостовой схеме, два плеча которой образованы конденсаторами, подключенными и источнику питания, а два другие - переходамц коллектор - эмиттер транзисгоров разного типа проводимости, базы которых соединены через резисторы со своими коллекторами.Цель изобретения - повышение надежно. сти работы генератора.Достигается это тем, что в диагональ моста включена первичная обмотка импульсного трансформатора, вторичная обмотка которого, соединенная с резисторами по Т-образной схеме, включена между эмиттерами указанных транзисторов и их базами.На чертеже изображена схема генератора.Конденсаторы 1 и 2 и транзисторы 3 и 4 образуют мост.К точкам соединения коллекторов транзисторов с конденсаторами подключается источник пцгация 5. Второй диагональю моста является первичная обмотка б трансформатора 7, соединяющая эмиттеры транзисторов с общей точкой конденсаторов. Вторичная обмотка В трансформатора, включенная последовательно первичной, соединяет эмиттеры транзисторов с базами. Делитель, образованный резисторами 9, 10 и 11, 12, включенный в диагональ питания моста, обеспечивает подачу тока смещения в базы транзисторов.Работает генератор следующим образом.При включении источника литания на мост 5 подается напряжение, один из транзисторов(3 или 4), начальный ток которого больше, открывается, и по обмотке 6 трансформатора, являющейся диагональю моста, начинает протекать ток. Прц этом во вторичной обмотке 8 10 трансформатора появляется ток, который способствует еще большему открыванию одного транзистора и запирает другой.Возникает блокинг-процесс, В ходе кото.рого один из конденсаторов заряжается до 15 напряжения источника питания, а другойполностью разряжается. По окончании процесса заряда конденсатора ток,в обмотке трансформатора становится равным нулю, и конденсатор начинает разряжаться. При этом 20 ранее открытый транзистор запирается, а ранее закрыпгый открывается.Часгота генерации регулируется значениемемкости конденсаторов и индуктивцости трансформатора.25 Генератор прямоугольных импульсов отмакетировац и проверен на работоспособность, при этом были успешно применены двухобмоточные трансформаторы ИТТС, и трехобмоточные ИТТП.Генератор прямоугольных импульсов, выполненный по мостовой схеме, два плеча которой образованы конденсаторами, подключенными к источнику питания, а два другие - переходами коллектор - эмиттер транзисторов разного типа проводимости, базы кото 255352 рых соединены через резисторы со своимн коллекторами, отличаюгцийся тем, что, с целью повышения надежности работы, в диагональ моста включена первичная обмотка 5 импульсного трансформатора, вторичная обмотка которого, соединенная с резисторами по Т-образной схеме, включена между эмиттерами указанных транзисторов и их базами.Составитель Э. фридолинаРедактор В. Кузнецов Техред Т. П. Курилко Корректор А. П, ВасильеваЗаказ 507/6 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и откоытий при Совете Министров СССРМосква Ж, Раушская нао., д. 4/5Типографии, пр. Сапунова, 2
СмотретьЗаявка
1258836
Г. Г. Соловский
МПК / Метки
МПК: H03K 3/30
Метки: генератор, импульсов, прямоугольных
Опубликовано: 01.01.1969
Код ссылки
