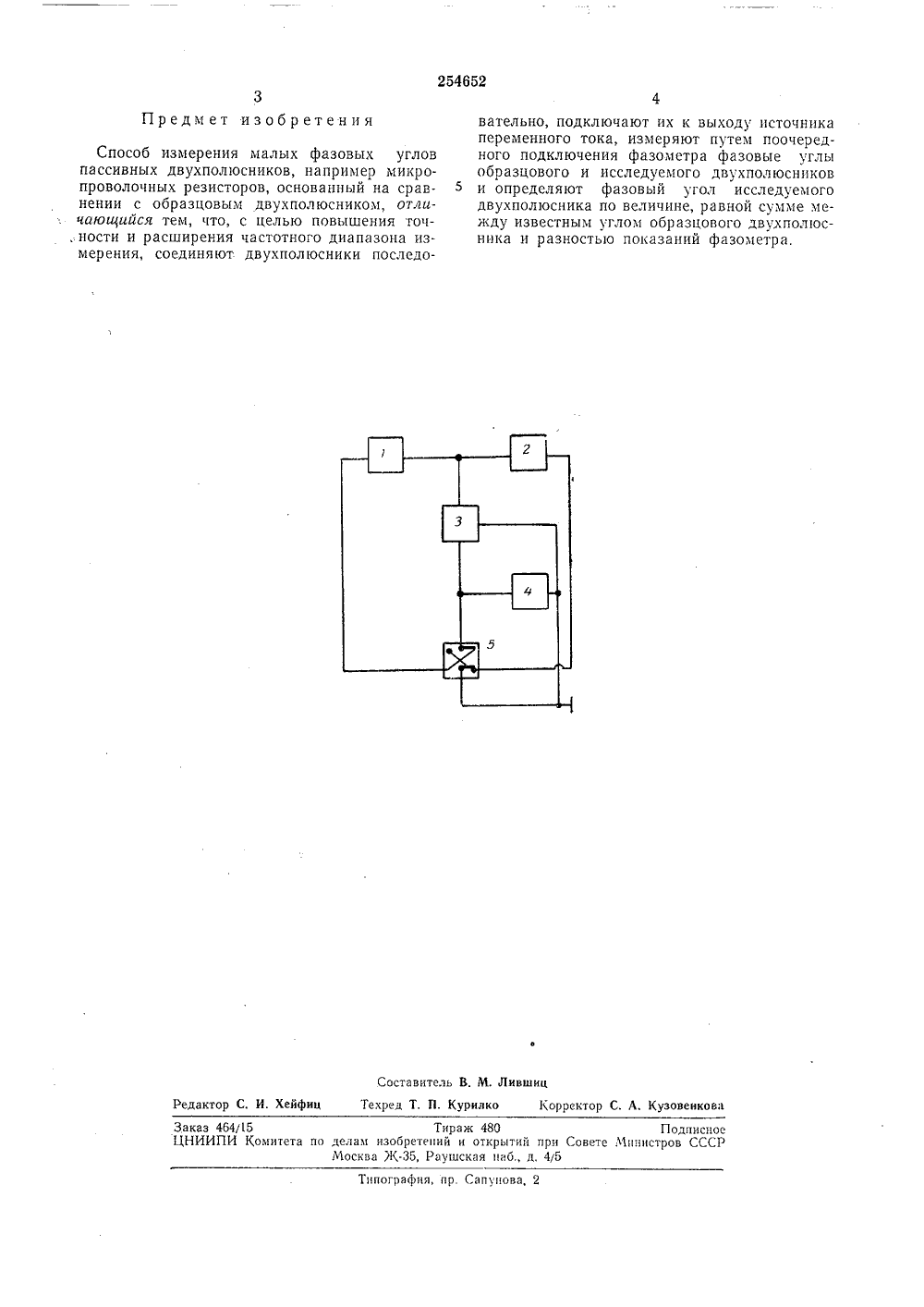

Способ измерения малых фазовых углов пассивных

Номер патента: 128938

Опубликовано: 01.01.1960

Авторы: Орнатский, Скрипник

МПК: G01R 25/00

Метки: 90deg, двух, малых, напряжений, отклонения, переменных, сдвига, углов, фаз, фазовых

...сумма напряжений, снимаемая со вторичных обмоток катушек индуктивностей 9 и 10, через фильтр нижних частот 12 поступает на выпрямитель И, а затем на вход потенциометра 14 постоянного тока. беспечивает а предлагаемо128938 Длю полной кЬйфпенсации указанной суммы напряжений при амплитудной и частотной нестабильности источника питания 1 рабочий ток потенциометра 14 сделан пропорциональным этой сумме. Для осушествления этого выхоъдные напряжения катодных повторителей 7 и о параллельно подаются на дополнительную фазочувствительнуо схему 15 синусного типа, выходное напряжение которои пропорционально геометрической сумме входных напряжений. В качестве этой дополнитслыи схемы используется электронный фазочувствителыый каскад.Геометрическая сумма...

Номер патента: 983575

Опубликовано: 23.12.1982

Авторы: Полюшкин, Хургин

МПК: G01R 25/00

Метки: оценки, погрешности, сдвиге, фазовом, фазометров

...=90-И 9 ф-ЯО )9 оСледовательно показания Фазометраравны погрешности Фаэометра приизмерении 90 о сдвига фаэ, взятой собратным знаком. 50 ференцируют и регистрируют величину погрешности с обратным знаком.Яа Чертеже представлена структурная схема практической реализациипредлагаемого способа.Генератор 1 через перек чатель 2 5подсоединен к входам ВС-цепей 3 и 4,выполненных на безреактивных резисторах и высокодобротных конденсаторах,выходы которых подключены к входам .Поверяемого Фазометра 5. Причем, КОг-(0да переключатель 2 в положении ФВС-цепь. 4 работает в режиме интегрирования, а в положении д - в режимедифференцирования,Последовательность операций следующая. Предварительчо производяткалибровку и установку нуля поверяемого фазометра....

Номер патента: 1361494

Опубликовано: 23.12.1987

Автор: Немировский

МПК: G01R 29/16

Метки: асимметрии, малой, трехфазного, фазовой

...амплитуд соответствующих квадратурных гармонических составляющих дает информацию о величи нах Фазовых отклонений соответствующих напряжений от 12055 По4 ц - -П +о 1(4) Изобретение относится к измерительной технике и предназначено дляизмерения малой Фазовой асимметриитрехфазного напряжения, Формируемого,например, прецизионными генераторамипри создании вращающихся магнитныхполей.Целью изобретения является повышение точности измерения малой фазовойасимметрии трехфазного напряжения.На чертеже представлена схемаустройства для реализации предлагаемого способа.Устройство содержит последовательно соединенные сумматор 1 и синхронный детектор 2, причем первый входсумматора 1 подключен к входу переключателя 3, первый выход которогоподключен к...

Номер патента: 139739

Опубликовано: 01.01.1961

Авторы: Романов, Соколовский

МПК: G01R 25/08

Метки: малых, сдвигов, фазовых, фазометр, цифровой

...измерительных импульсов, ключевую схему 5, эталон б времени и счетчик 7.Напряжение, разность фаз между которыми нужно измерить, подаются на формирующие усилители 1, выходы которых соединены с блоком 2 формирования разностного импульса, выдающие импульс постоянной амплитуды. Длительность этого импульса определяется отрезком времени между импульсами с выхода усилигелей 1, По окончании действия разностного;импульса блок 2 выдает на умножитель 1 длительности скачок напряжения с постоянной амплитудой и полярностью обратной полярности .разностного:импульса. Поступающий с выхода умножитсля 4 положительный импульс открывает ключеву.ЛЪ 139739 схему 5, которая пропускает на вход счетчика 7 соответствующее количество импульсов от...

Номер патента: 525027

Опубликовано: 15.08.1976

Авторы: Карандеев, Новик

МПК: G01R 17/00

Метки: векторных, величин, модуля, угла, фазового

..., поэтому при любых значениях этого угла возможно сравнение модулей векторов.После уравновешивания двух векторов по модулю производим уравновешивание векторов по фазе обычным способом. Таким образом независимо от фазоваго угла измеряемого вектора измерительную цепь можно уравновесить за две регулировки.На фиг. 2 приведен пример реализации настоящего способа.Рассмотрим его работу. Генератор синусоидального напряженИя 1 питает первичную обмотку 2 с т Витками трансформатора 8 с тесной индуктивной связью. С вторичных обмото 4 (т витков) и б (пг 2 витков) этого трансформатора подаются,1 апряжекия соответственно на измеряемое сопрог;.Оле:Ие б (Л,.) через регулируемый фазовращатель 7 и трансформатор 8 с обмотками 9 (пгэ витков) и 10 (пг,...
