Способ считывания и дешифрирования экспериментальных графиков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 254226
Авторы: Габиташвили, Гогишвили, Девдариани, Лемберг, Средств, Тбилисский
Текст

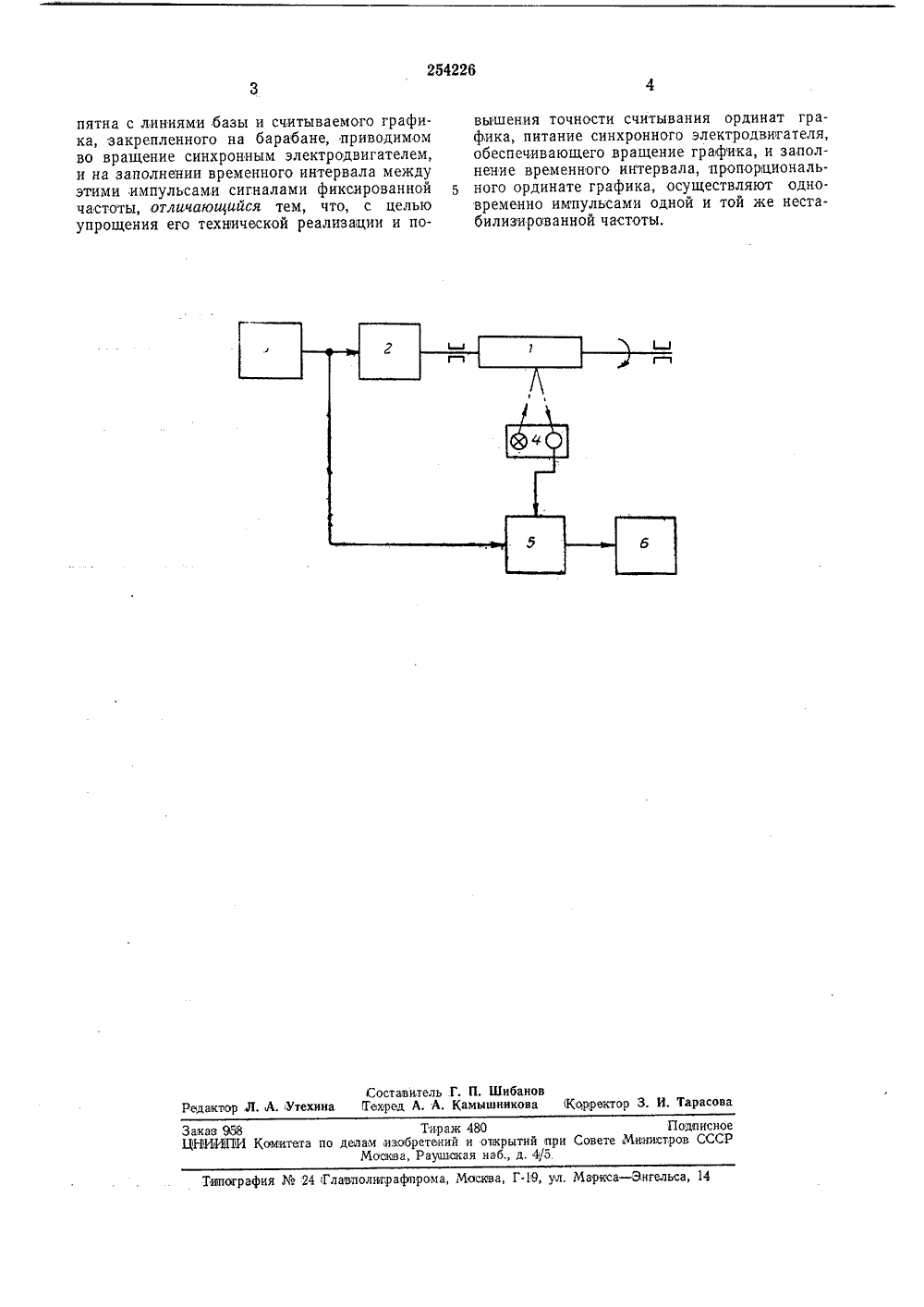

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельства- Заявлено 29.Ч.1968 ( 1254399/18-24) Союз Советских оциалистических Республикоединением заявки-пр Комитет ло лелем аобретеиий и открыти ори Совете Министров СССР.ите Опубликовано 07.Х.1969, Бюллетень3 Дата опубликования описания 22.1.1970 Авторыизобретени Г, Гогишвили, У. Н, Габиташвили ио-исследовательски средств автом Девдариани, , М. Лемберг ий институт приатизацин Тбилисский науч оростроени аявитель ПОСОБ СЧИТЫВАНИЯ И ДЕШИФРИРОВАНИЯ ЭКСПЕРИМЕНТАЛЬНЫХ ГРАФИКОВПредмСпособ считывапериментальныхформировании их из етения ифрирования эксоснованный на стречи светового ния и д график пульсов Изобретение относится к контрольно-измерительной технике и может быть применено в устройствах для анализа экспериментальных графиков.Известны способы считывания и дешифрирования экспериментальных графиков, основанные на формировании импульсов встречи светового пятна с линиями базы и считываемого графика, закрепленного на барабане, приводимом во вращение синхронным элек тродвигателем, и на заполнении временного интервала между этими импульсами сигналами фиксированной частоты.Предлагаемый способ отличается тем, что питание синхронного электродвигателя, обес,; печивающего вращение графика, и заполнение временного интервала, пропорционального ординате графика, осуществляют одновременно импульсами одной и той же нестабилизированной частоты. 20Это упрощает способ и повышает точность считывания ординат графика.На чертеже показана блок-схема устройства, реализующего предложенный способ.Оно содержит барабан 1, синхронный элек тродвигатель 2, генератор 3 импульсов нестабилизированной частоты, светооптическую систему 4, ключ б и импульсный счетчик б.Барабан 1 с закрепленным на нем графиКом перемещается с помощью синхронного З 0 электродвигателя 2. При этом светооптическая система 4 вырабатывает импульсы встречи светового пятна с базой и линией графика, управляющие ключом б, Причем импульс встречи светового пятна с базой открывает ключ и импульсы с генератора 3 проходят на выход ключа б, а импульсы встречи пятна с линией графика закрывают ключ б.Число импульсов, прошедших через ключ б на счетчик б, пропорционально величине ординаты графика. В случае изменения частоты следования импульсов генератора 3 соответственно изменяется скорость вращения электродвигателя 2 и временной интервал между импульсами встречи светового пятна с базой и линией графика. Но в связи с тем, что на ключ поступает также изменившаяся частота с генератора 3, число импульсов, заполняющих временной интервал, остается неизменным.Таким образомпредложенный способ дозволяет исключить использование высоко- стабильных и дорогих генераторов и уменьшает погрешность при считывании и дешифрировании экспериментальных графиков.За,кав 958 Тираж 480 ПодисноеЦНИИДИ Комитета по дедам изобретений и опкрытий при Совете Мвнистров СССРМосква, Раушакая наб., д. 4/5. Типография24 Главполиграфарома, Москва, Г, ул. Маркса- Энгельса, 14 пятна с линиями базы и считываемого графика, закрепленного на барабане, приводимом во вра 1 цение синхронным электродвигателем, и на заполнении временного интервала между этими импульсами сигналами фиксированной частоты, отличающийся тем, что, с целью упрощения его техвичвской реализации и повышения точности считывания ординат графика, питание синхронного электродвигателя, обеспечивающего вращение графика, и заполнение временного интервала, пропорциональ ного ординате графика, осуществляют одновременно импульсами одной и той же нестабилизированной частоты.
