Устройство формирования двух калибровочных сигналов равных амплитуд

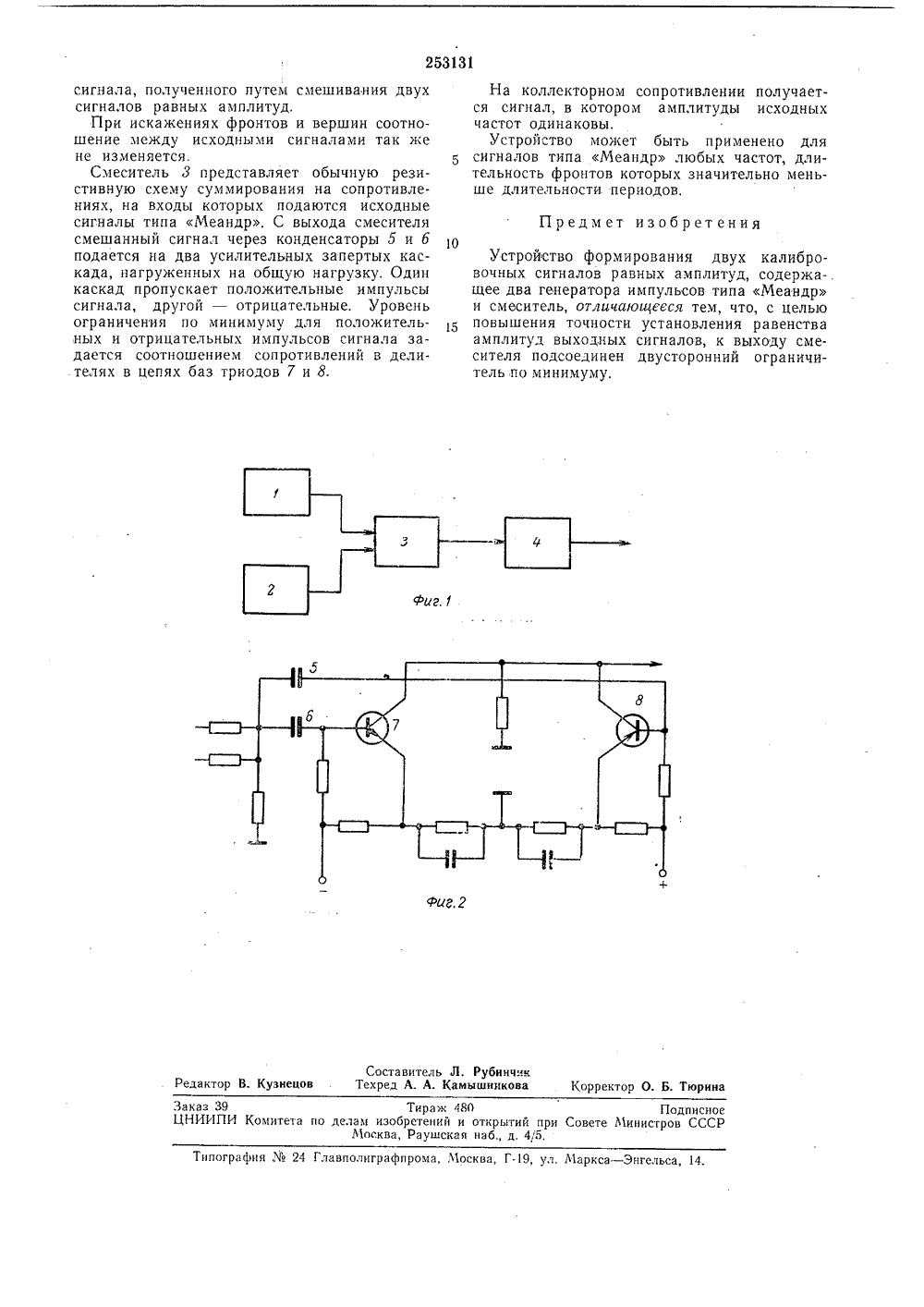

П" ТНО тд д т 1,й юн12 Союз Советских Социалистических РеспубликОП ИСАЙ"И"Е ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства-Заявлено 18,11.1968 ( 122725с присоединением заявки-Приоритет -Опубликовано 30.1 Х.1969, БоллеДата опубликования описания л, 21 а, 36/О 21 е, 37/О МПК Н 031 с Ст 01 гКомитет по делам зобретений и открытий при Совете Микистрсс СССР. А. Шахин и Л. А, Селянски аяви НЬ УСТРОЙСТВО ФОРМИРОВАНИЯ ДВУХ КАЛИБР СИГНАЛОВ РАВНЫХ АМПЛИТУД Известные устроиства формирования двух калибровочных сигналов равных амплитуд характеризуются ограниченной чувствительностью измерительной схемы, наличием стабильного источника опорного напряжения и невозможностью автоматического установления равенства амплитуд, а также различи:м остаточных напряжений на схемах ограничения и неидентичностью коэффициентов перс- дачи смесителя,Описываемое устройство отличается тем, что в нем использована двусторонняя схема ограничения по минимуму после смесителя. Это позволяет повысить точность установления равенства амплитуд выходных сигналов.Предлагается два исходных сигнала типа Меандр сначала смешать, а затем в суммарном сигнале при помощи двусторенней схемы ограничения по минимуму убрать ту часть, которая несет информацию о неравенствеамплитуд.На фиг. 1 дана блок-схема устройства; на фиг, 2 - принципиальная схема смесителя и ограничителя.На чертежах приняты следующие обозначения: 1 - источник сигнала типа Меандр ча стоты 90 гц; 2 - источник сигнала типа Ме андр частоты 150 гц; 3 - смеситель; 4 -ограничитель; 5 и б - конденсаторы; 7 и 8 - триоды.Исходные сигналы типа Меандр частот 90и 150 гц поступают на схему смесителя 3. При 5 суммировании исходных сигналов с равнымиамплитудами получается соответствующий сигнал. При наличии разности в амплитудах исходных сигналов информацию о разности амплитуд в суммарном сигнале несет часть 10 его,Если из указанного сигнала исключить этучасть путем вырезания на двусторонней схеме ограничения по минимуму, то получится кривая, вид которой соответствует суммарной 15 кривой прп одинаковых величинах исходныхсигналов типа Меандр, следовательно, содержание исходных сигналов,в ней одинаково.Уровень ограничения должен быть всегдабольшим той части сигнала, которая несет 20 информацию о разности.Уровни ограничения могут быть выставлены не точно, тогда кривая суммарного сигнала изменяется.Анализ содержания исходных частот в но вом сигнале показывает, что их соотношениеостается неизменным и определяется зависимостью 0,31 (А+ В), где А и В - амплитуды положительных и отрацительных максимумов кривой суммарного сигнала, отсчитанные от Зо уровня постоянной составляющей суммарного25313 Составитель Л. Рубинчикзнецов Техред А. А. Камыщникова Корректор О. Б. Тюрина дакт Тираж 480обретений и открытий при Са, Раушская наб., д. 4 Я. Заказ 3 ЦНИИП Подписное е Министров СССРмитета п лам Мог пография Мо 24 Главполиграфпрома, Москва, Г, ул. Маркса - Энгельса, 14. сигнала, полученного путем смешивания двух сигналов равных амплитуд.При искажениях фронтов и вершин соотношение между исходными сигналами так же не изменяется.Смеситель 3 представляет обычную резистивную схему суммирования на сопротивлениях, на входы которых подаются исходные сигналы типа Меандр, С выхода смесителя смешанный сигнал через конденсаторы 5 и 6 подается на два усилительных запертых каскада, нагруженных на общую нагрузку. Один каскад пропускает положительные импульсы сигнала, другой - отрицательные. Уровень ограничения по минимуму для положительных и отрицательных импульсов сигнала задается соотношением сопротивлений в делителях в цепях баз триодов 7 и 8. На коллекторном сопротивлении получается сигнал, в котором амплитуды исходных частот одинаковы.Устройство может быть применено для сигналов типа Меандр любых частот, длительность фронтов которых значительно меньше длительности периодов. Предмет изобретения1 ОУстройство формирования двух калибровочных сигналов равных амплитуд, содержа-.щее два генератора импульсов типа Меандр и смвситель, отличающееся тем, что, с целью повышения точности установления равенства амплитуд выходных сигналов, к выходу смесителя подсоединен двусторонний ограничитель по минимуму.
