Способ измерения температуры вращающихся
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

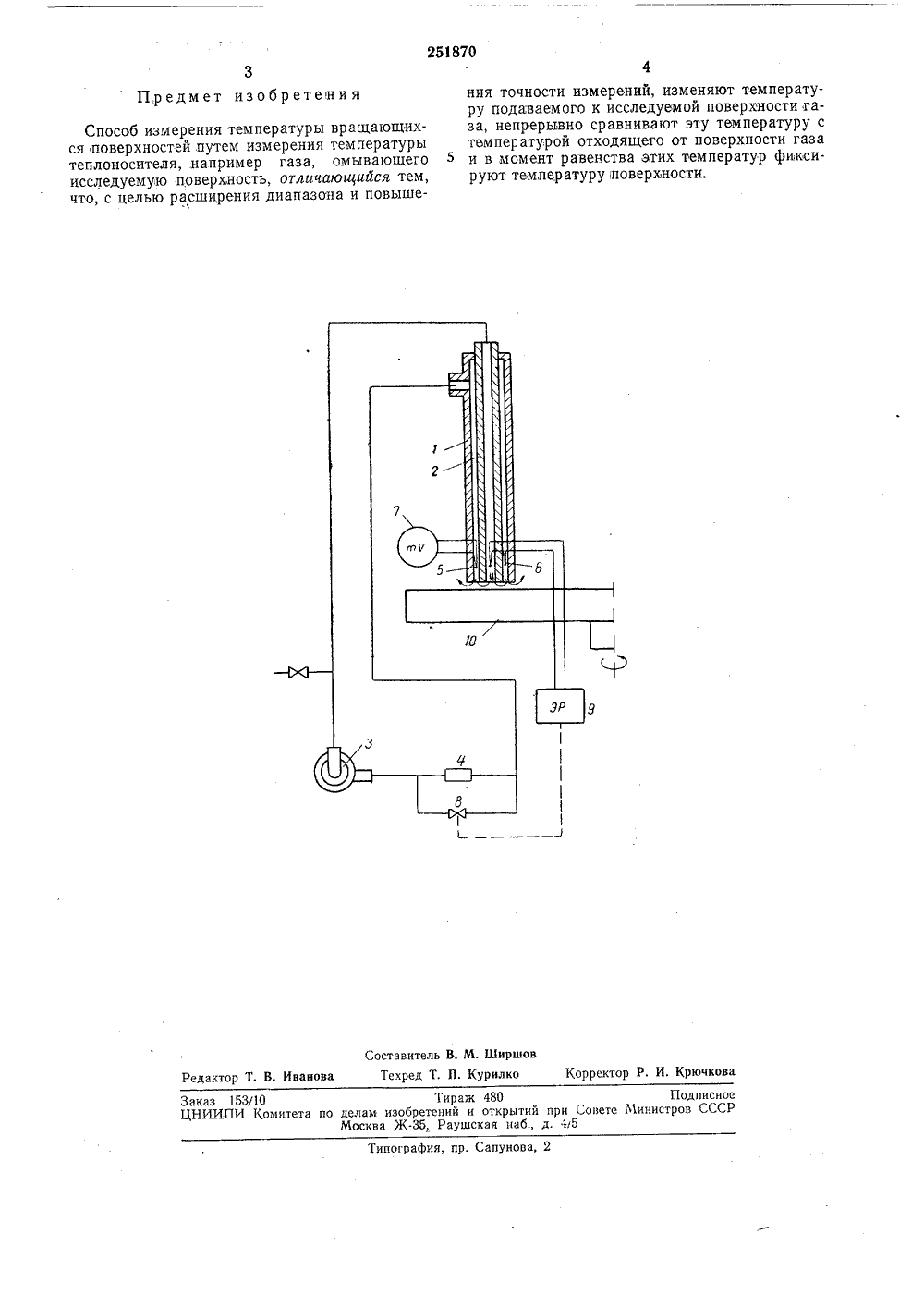

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 251870 Сома Сооетокив Социалистическик Расстелиавт. свидетельстваЗависимое Заявлено 09,1 Ч.1968 ( 1233190/18-10 421, 11/04 исоединением заявкиПриор ите 011 Комитет оо делам иаорретений и открытий ори Совете Министров СССРубликовано 10,1 Х,1969, Бюллетеньта опубликования описания 13.П.1970 УДК 536.532:62-25Авторыизобретени еоичик, В, П. Маякин и Н. Ю, Губенко Заявитель Московский энергетический институт СПОСОБ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ВРАЩАЮЩИХСЯ ПОВЕРХНОСТЕЙповерхности, тью, в качестьзуют газ, нати, чтобы изс испарением уве ее газом. Изобретение относится к области измерения температуры вращающихся поверхностей.Известные способы измерения температуры вращающихся, поверхностей путем измерения температуры теплоносителя, например газа, омывающего исследуемую поверхность, не обеспечивают требуемого диапазона и точности измерения.В предлагаемом способе указанные недостатки устранены тем, что изменяют темпер атум у,п ода в а ем ого к исследуем ой поверхности газа, непрерывно сравнивают эту температуру с температурой отходящего от,поверхности,газа и в момент равенства этих температур фиксируют температуру поверхности.На чертеже показана схема установки для осуществления предлагаемого способа.Схема состоит из двух коаксиально,расположенных трубок 1 и 2, выполненных из теплоизоляционных материалов, вентилятора 3, подогревателя 4, термопар 5 и б, милливольтметра 7, регулирующего вентиля 8 и электронного регулятора 9.В наружную трубку 1 вентилятором 8 подается воздух, нагреваемый в подогревателе 4, Его температура замеряется термопарой 5,посредством милливольтметра 7 и регулируется вентилем 8 с помощью электронного регулятора 9. Выходя из трубки 1, воздушная струя соприкасается с исследуемои поверхностью 10, в результате теплообмена с которой температура струи меняется.Часть, воздуха из струи отбирается,в трубку 2, образуя контрольный поток, в котором расположен один из спаев дифференциальной термопары б. Второй спай этой термопары находится в нагнетаемом потоке воздуха, например в кольцевом пространстве между трубками 1 и 2.Если, воздушная струя и исследуемая поверхность имеют, различные температуры, то в результате теплообмена,между ними воздух, отсасываемый трубкой 2, будет горячее 15 (или холоднее) воздуха, нагнетаемого в т 1 рубку 1, В этом случае, показания дифференциальной термопары отличаются от О. Добиваясь равенства температур лодаваемого воздуха и исследуемой, поверхности, чему соот ветствует отсутствие импульса дифференциальной термопары, можно определить искомую температуру по показанию милливольтметра 7. 25 При измерении тем пер атурьсмоченной какой-либо жидкос ве зондирующего агента испол сыщенный парами этой жидко бежать, погрешности, связанной 30 жидкости при интенсивном обд251870 Предмет изобретения Составитель В. М. Ширшов Редактор Т. В. Иванова Техред Т. П. Курилко Корректор Р, И. КрючковаЗаказ 153/10 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д. 45Типография, пр, Сапунова, 2 Способ измерения температуры вращающихся поверхностей. путем измерения температуры теплоносителя, например газа, омывающего исследуемую поверхность, отличающийся тем, что, с целью расширения диапазона и повышения точности измерений, изменяют температуру подаваемого к исследуемой поверхности газа, непрерывно сравнивают эту температуру с температурой отходящего от поверхности газа и в момент равенства этих температур фиксируют температуру поверхности.
