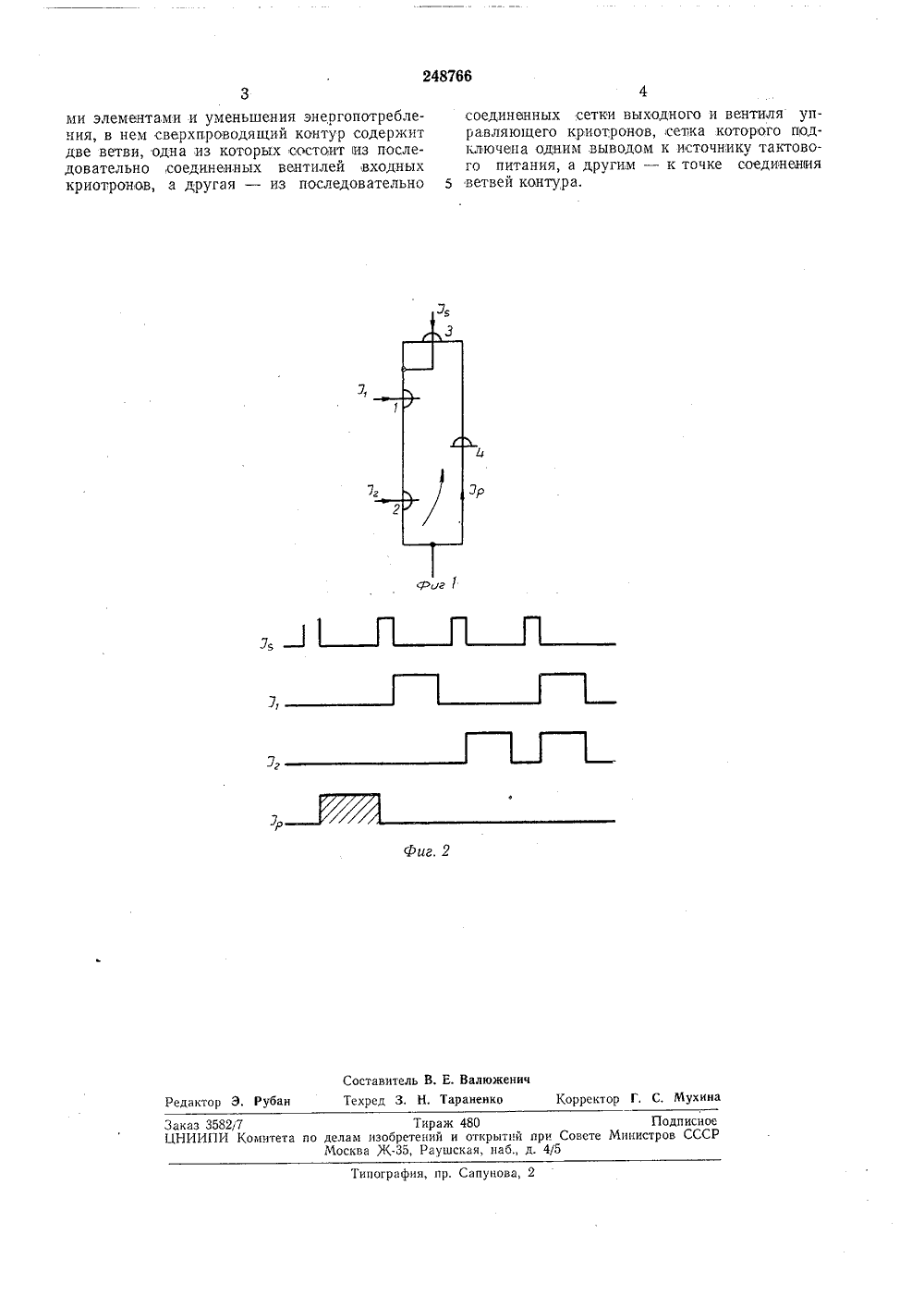

248766

Номер патента: 482269

Опубликовано: 30.08.1975

Авторы: Гринберг, Гродзинский, Стебаев

МПК: B23P 1/02

Метки: биполярным, источник, металлов, питания, током, электрохимической

...- напряже ние жесткой отрицательной обратной связи прямой полярности, которое проходит через диод 8, После выключения выпрямительного моста прямой полярности включается мост обратной полярности. Напряжение обратной полярности также определяется величиной Уо дед - Уо с обр, где Уо с обр - напряже ние обратной связи на обратной полярности. Напряжение У,.,обр через диод 8 не идет, так как он включен ему встречно. Оно идет через транзистор 7. Величину же смещения на базе транзистора 7 можно изменять при помощи потенциометра Я и источника задающего напряжения У 1 дблока задающего напряжения 10. При этом будет изменяться и проводимость участка коллектор - эмиттер транзистора 7, включенного в цепь обратной связи. Это приведет к изменению...

Номер патента: 1191899

Опубликовано: 15.11.1985

Авторы: Бараник, Пономарев

МПК: G05F 1/569

Метки: замыкания, защитой, источник, короткого, перегрузок, питания, току

...периода частоты генератора 8 импульсов. С11зпомощью регулировочного резистора 9 напряжение на входе порогового узла 12 выбирается таким образом, чтобы при максимально допустимом значении тока нагрузки оно было больше порога срабатывания порогового узла 12, а при значении тока нагрузки, большем максимально допустимого, не превышало этот порог и вызывало срабатывание порогового узла 12.При включении источника питания включается третье реле 23 времени и его выходной сигнал, устанавливающийся после включения питания на уровне О и устанавливающий второй Ю-триггер в состояние 1 на выходе, после заданной выдержки переходит на уровень 1.При токе нагрузки, меньшем максимально допустимого, пороговый узел 12 выключен, на выходе первого...

Номер патента: 2000647

Опубликовано: 07.09.1993

Авторы: Ройзман, Юнусов

МПК: H02M 7/523

Метки: инвертор, мостовой, последовательный

...включенные в плечи моста, диоды 5-8, включенные встречно-параллельно тиристорам, фильтровый дроссель 9, включенный в цепь постоянного тока, обмотки 10-13 насыщающихся реакторов, причем обмотки 10 и 11 расположены на одном сердечнике и включены согласно, обмотки 12 и 13 - на другом и также включены согласно, в диагональ моста включены последовательно коммутирующие конденсатор 14. дроссель 15 и нагрузка 16.Устройство работает следующим образом, Пусть в установившемся режиме в момент времени то, тиристоры 1 и 3 закрыты, а тиристоры 2 и 4 открыты (см. фиг. 2). Конденсатор 14 зарякается током по цепи: "плюс" источника питания - фильтровый дроссель 9 - тиристор 2 - обмотка 12 насыщающегося реактора - нагрузка 16 - дроссель 15 - конденсатор 14...

Номер патента: 405166

Опубликовано: 01.01.1973

Автор: Автор

МПК: H03K 3/335

Метки: бистабильных, мультивибратор, управляемых, элементах

...5. Управляющие электроды тиристоров 1 и 2 соединены в общую точку, к которой подключены катоды диодов 6 и 7. аноды которых раздельно подключены к,катодам тиристоров 1 и 2,Работает мультивибратор следующим образом.В момент подключения к схеме источникапитания вследствие неизбежных различий в 5 параметрах тиристоров один из них, например, тиристор 1 открывается током заряда ,конденсатора 8 цепи запуска. Тиристор 2 оказывается закрытым, падением напряжения на резисторе 4 которое создается током заряда 10 конденсатора 5. Заряд конденсатора 5 происходит через открытый тиристор 1 и резистор 4. Открытый диод 6 шунтирует управляющий переход тнристора 1.Напряжение копденсатора 5 через откры тый диод 6 прикладывается к управляющемупереходу...

Номер патента: 1409999

Опубликовано: 15.07.1988

Авторы: Бараник, Пономарев

МПК: G05F 1/569, H02H 7/10

Метки: замыкания, защитой, источник, короткого, перегрузок, питания, току

...срабатывание порогового узла 10.При включении источника питаниявключается третье реле 17 времении его выходной сигнал, устанавливающийся после включения питания науровне 0 и устанавливающий второйКБ-триггер 14 в состояние " 1" навыходе, после заданной выдержки переходит на уровень "1,При токе нагрузки, меньшем максимально допустимого, пороговый узел10 выключен, на выходе первого КБтриггера 11 присутствует сигнал "1",преобразователь 1 включен, на выходедвухвходового логического элементаИ-НЕ 13 сигнал "0", первое 12 и второе 16 реле времени выключены,При превьшении током нагрузки максимально допустимого значения срабатывает пороговый узел 10, выходнойсигнал которого переключает первыйКБ-триггер 11, и на его выходе устанавливается...
