Квадратурное фазосдвигающее устройство следящего типа

Номер патента: 247404

Авторы: Гапченко, Серпилин, Туз

ZIP архив

Текст

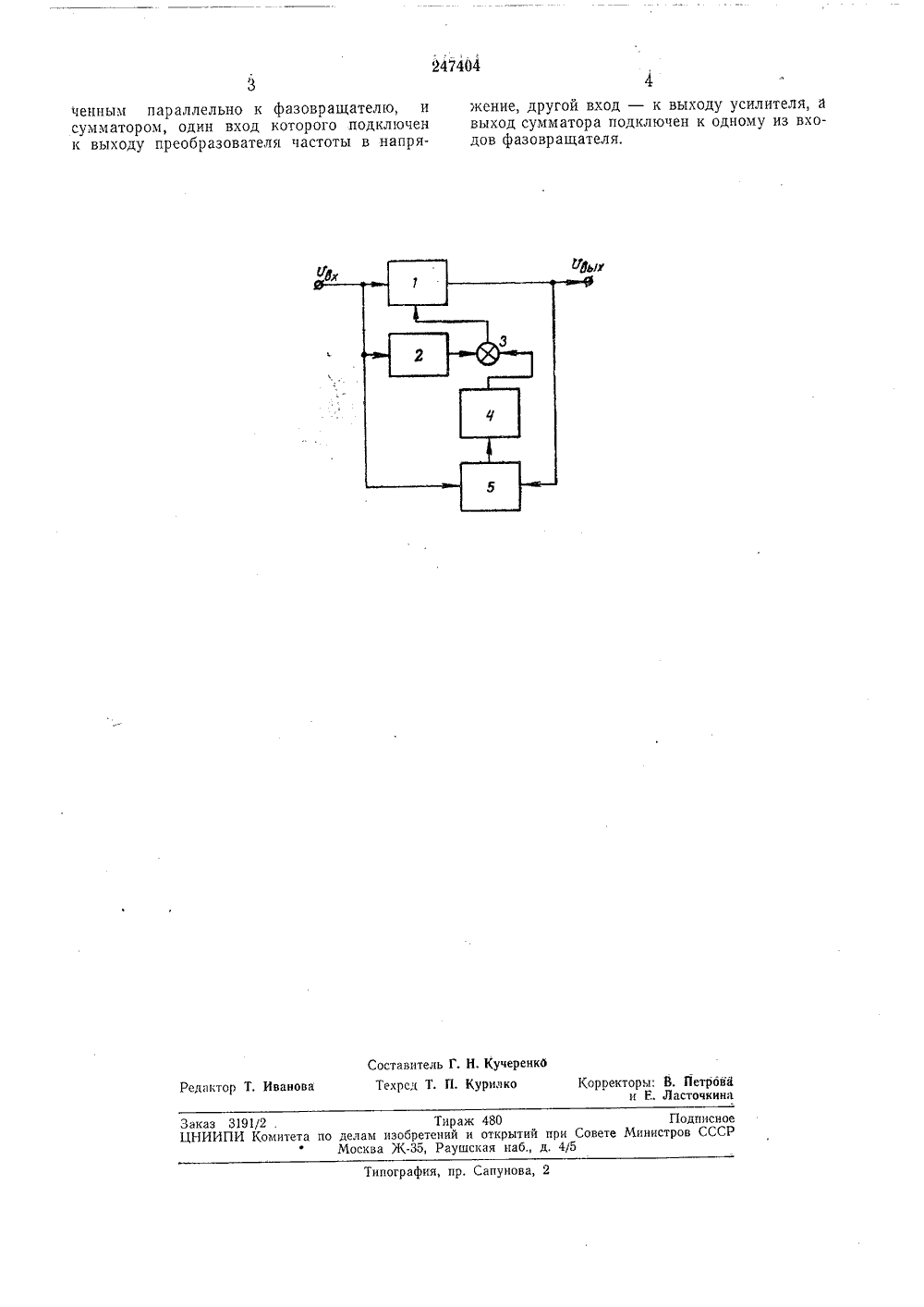

247464 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 15.1 Ч.1968 ( 1232219/18-10)с присоединением заявкиКл. 21 е, 36 01 Комитет по делам зобретеиий и открытий при Совете Министров СССРиковано 04.Ч 1,1969. Бюллетень22 а опубликования описания 1.Х 11.1969 Авторыизобретения уз, К. Л, Серпилин и Л. М, Гапченк вский ордена Ленина политехнический институ Заявител СТРОЙСТВ КВАДРАТУРНОЕ ФАЗОСДВИГАЮЩ СЛЕДЯЩЕГО ТИПравляемый фазовращатель 1 и преобразователь 2 частоты в напряжение. Выходное напряжение У,указанного преобразователя через сумматор 3 воздействует на регулируемую емкость фазовращателя. Значение емкости уменьшается пропорционально частоте, в результате чего емкостное сопротивление остается неизменным и, следовательно, остается неизменным фазовый сдвиг,10 Установка 90 сдвига достигается вспомогательной корректирующей системой, состоящей из синхронного детектора 5, усилителя 4 и сумматора 8.Сигнал с выхода синхронного детектора 15 усиливается и через сумматор поступает навход регулируемого фазовращателя, изменяя емкость его цепей до получения точного 90 сдвига. Квадратурное,фазосдвигающее устройствоследящего типа, содержащее последователь но включенные синхронный детектор, усилитель и фазовращатель, отличающееся тем, что, с целью повышения точности и расширения частотного диапазона, устройство снабжено запитываемым от входного сигнала преоб разователем частоты в напряжение, подклюЙзобретение относится к области электронной измерительной техники и может быть использовано в фазочувствительных вольтметрах, фазометрах и т. д,Известные квадратурные фазосдвигающиеустройства следящего типа, содержащие последовательно включенные нулевой указатель,усилитель и фазовращатель, имеют сравни.тельно узкий частотный диапазон и недоста.точно высокую точность.Предлагаемое фазосдвигающее устройствопозволяет повысить точность и расширить частотный диапазон благодаря тому, что оноснабжено запитываемым от входного сигналапреобразователем частоты в напряжение, подключенным параллельно к,фазовращателю, исумматором, один вход которого подключенк выходу преобразователя частоты в напряжение, другой вход - к выходу усилителя, авыход сумматора подключен к одному из входов фазовращателя.На чертеже представлена блок-схема квадратурного фазосдвигающего устройства следящего типа,Устройство содержит управляемый фазовращатель 1, преобразователь 2 частоты внапряжение, сумматор 3, усилитель 4 постоянного тока и синхронный детектор 5.Устройство работает следующим образом,Входное напряжение У,поступает на упредмет изобретения247404 жение, другой вход - к выходу усилителя, авыход сумматора подключен к одному из входов фазовращателя. тавитель Г. Н. Кучеренкхрсд Т. П, Курилко рректоры: В. Петровй и Е. Ласточкина ванов дактор Заказ 3191/2 . Тираж 480ЦНИИПИ Комитета по делам изобретений и открытийМосква Ж, Раушская наб Типография, пр. Сапунов ченным параллельно к фазовращателю, и сумматором, один вход которого подключен к выходу преобразователя частоты в напряПодписноеи Совете Министров СССР4/5

Смотреть

Заявка

1232219

Ю. М. Туз, К. Л. Серпилин, Л. М. Гапченко Киевский ордена Леиииа политехнический институт

МПК / Метки

МПК: G01R 25/04

Метки: квадратурное, следящего, типа, фазосдвигающее

Опубликовано: 01.01.1969
