Реактор для получения рабочих агентов высокого давления

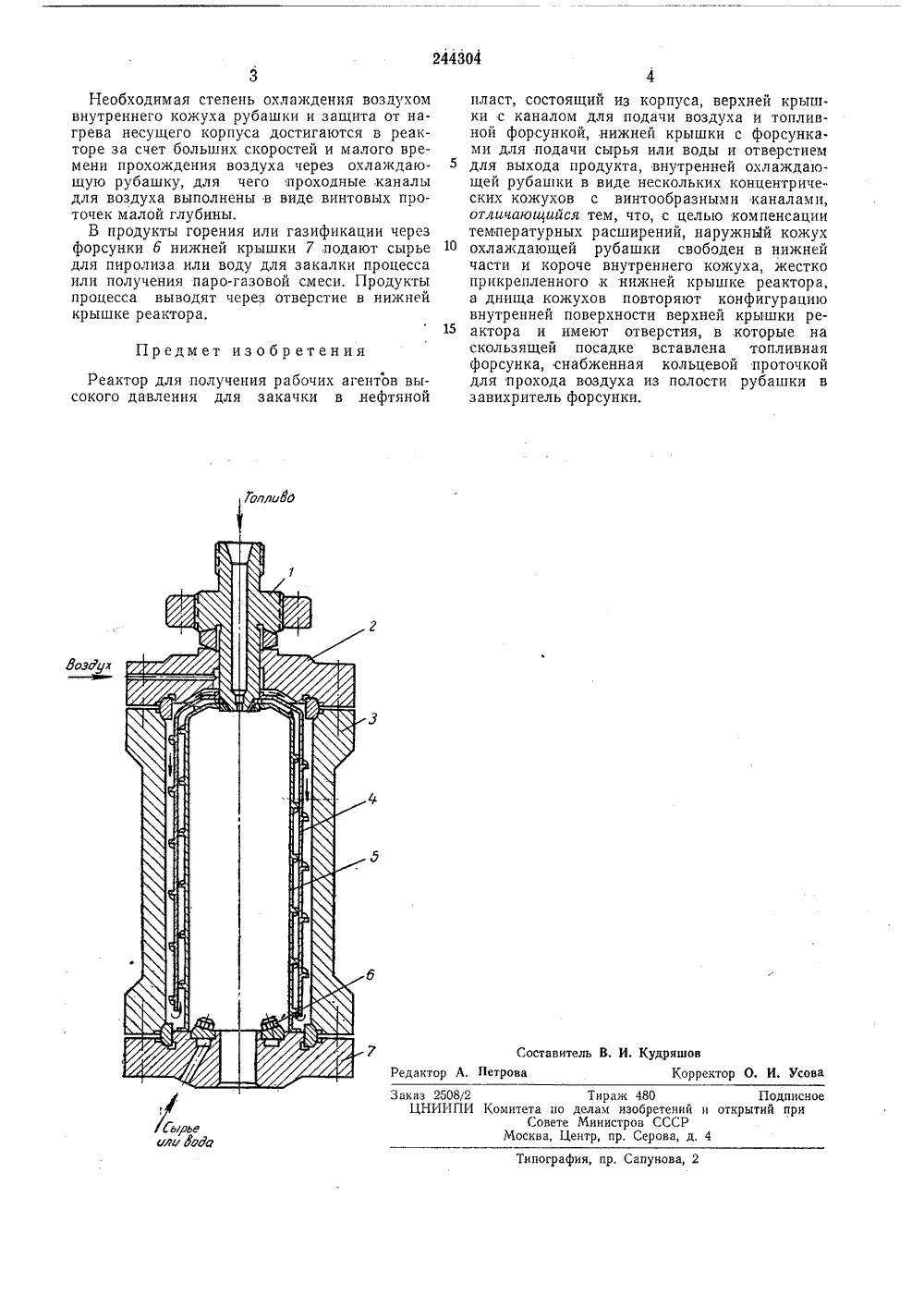

О П И С А Н И Е 244304ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республиквисим от авт. свидетельств Кл. 12 д, 2/01 явлено 10.Х 1.1967 ( 1196534/23-26 с присоединением заявкиМПК В 0 ЦУДК 662,278(088,8) Комитет па делам изобретений и открыти при Совете Министров СССРриоритет публиковано,28.Ч.1969. Бюллетеньата опубликования описания 9,Х.1969-ггюДДДавыдов, А. И, Бурма, Г. А. Калистратов, К. ф. Кин,Л. В. Чупраков и В. Е. Щербинафилиал Всесоюзного научно-исследовательского и проекторского института комплексной автоматизации нефтяной игазовой промышленности Авторы зобрет Заявите ь Октябрьский но-конструкт РЕАКТОР ДЛЯ ПОЛУЧЕНИЯ РАБОЧИХ АГЕНТОВ ВЫСОКОГО ДАВЛЕНИЯ1Реактор для получения рабочих агентов высокого давления для закачки в нефтяной пласт может быть применен в нефтедобывающей промышленности или в других отраслях промышленности, в которых технология производства связана с процессами сжигания топлива под давлением.Реактор предназначен для производства искусственного газа или парогаза высокого давления,Известен реактор для получения рабочих агентов, состоящий из корпуса, верхней крышки с каналом для подачи воздуха и топливной форсункой, нижней крышки с форсунками для подачи сырья или воды и отверстием для выхода продукта, внутренней охлаждающей рубашки в виде нескольких концентрических кожухов с винтообразными каналами, которые имеют увеличенный шаг проточек и низкую глубину впадин.Известный реактор в отличие от предлагаемого не позволяет вести процессы при повышенных давлениях и температурах, так как не предусматривает компенсации температурных расширений при высоких давлениях и температурах.С целью компенсации температурных расширений наружный кожух охлаждающей рубашки свободен в нижней части и короче внутреннего кожуха, жестко прикрепленного к нижней крышке реактора, днища обоих кожухов повторяют конфигурацию внутреннейповерхности верхней крышки реактора и имеют отверстия, в которые на скользящей посадке вставляется топливная форсунка, снабженная кольцевой проточкой для прохода воздуха из полости рубашки в завихритель форсунки.На чертеже изображен реактор,10 Он состоит из топливной форсунки 1, верхней крышки 2, корпуса 8, наружного кожуха4 и внутреннего кожуха Б охлаждающей рубашки, форсунок б для подачи сырья на пиролиз или воды и нижней крышки 7. Кожухи15 выполнены из жаростойкой стали, а корпусреактора - из обычной,Реактор работает следующим образом.Топливо на горение или газификацию подают через форсунку 1, а воздух высокого дав 20 ления, идущий на охлаждение и затем на процесс, - через отверстие в верхней крышке 2,закрепленной на корпусе 3 реактора. Воздухпроходит по винтообразному каналу наружного кожуха 4, прилегающего кромками вы 25 ступов к внутренней поверхности корпуса 3реактора. Дойдя до нижней части наружногокожуха, воздух попадает в винтовой каналвнутреннего кожуха б, а затем через завихритель форсунки 1 - в рабочую полость реакЗо тора.244304 Предмет изобретения 1 оплЖ Воз/ух 7 Составитель В, И. Кудряшов Редактор А, Петрова Корректор О. И, Усова Заказ 2508(2 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4Сырье иль еаза Типография, пр. Сапунова, 2 Необходимая степень охлаждения воздухом внутреннего кожуха рубашки и защита от нагрева несущего корпуса достигаются в реакторе за счет больших скоростей и малого времени прохождения воздуха через охлаждающую рубашку, для чего, проходные, каналы для воздуха выполнены в виде винтовых проточек малой глубины.В продукты горения или газификации через форсунки б нижней крышки 7 подают сырье для пиролиза или воду для закалки процесса или получения паро-газовой смеси. Продукты процесса выводят через отверстие в нижней крышке реактора. Реактор для получения рабочих агентов высокого давления для закачки в нефтяной пласт, состоящий из корпуса, верхней крышки с каналом для подачи воздуха И топливной форсункой, нижней крышки с форсунками для подачи сырья или воды и отверстием 5 для выхода продукта, внутренней охлаждающей рубашки в виде нескольких концентрических кожухов с винтообразными каналами, отличающийся тем, что, с целью компенсации температурных расширений, наружнь 1 й кожух 10 охлаждающей рубашки свободен в нижнейчасти и короче внутреннего кожуха, жестко прикрепленного,к нижней крышке реактора, а днища кожухов повторяют конфигурацию внутренней поверхности верхней крышки ре актора и имеют отверстия, в которые наскользящей посадке вставлена топливная форсунка, снабженная кольцевой проточкой для прохода воздуха из полости рубашки в завихритель форсунки.
