Быстроразъемное соединение шлангов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 243355
Текст

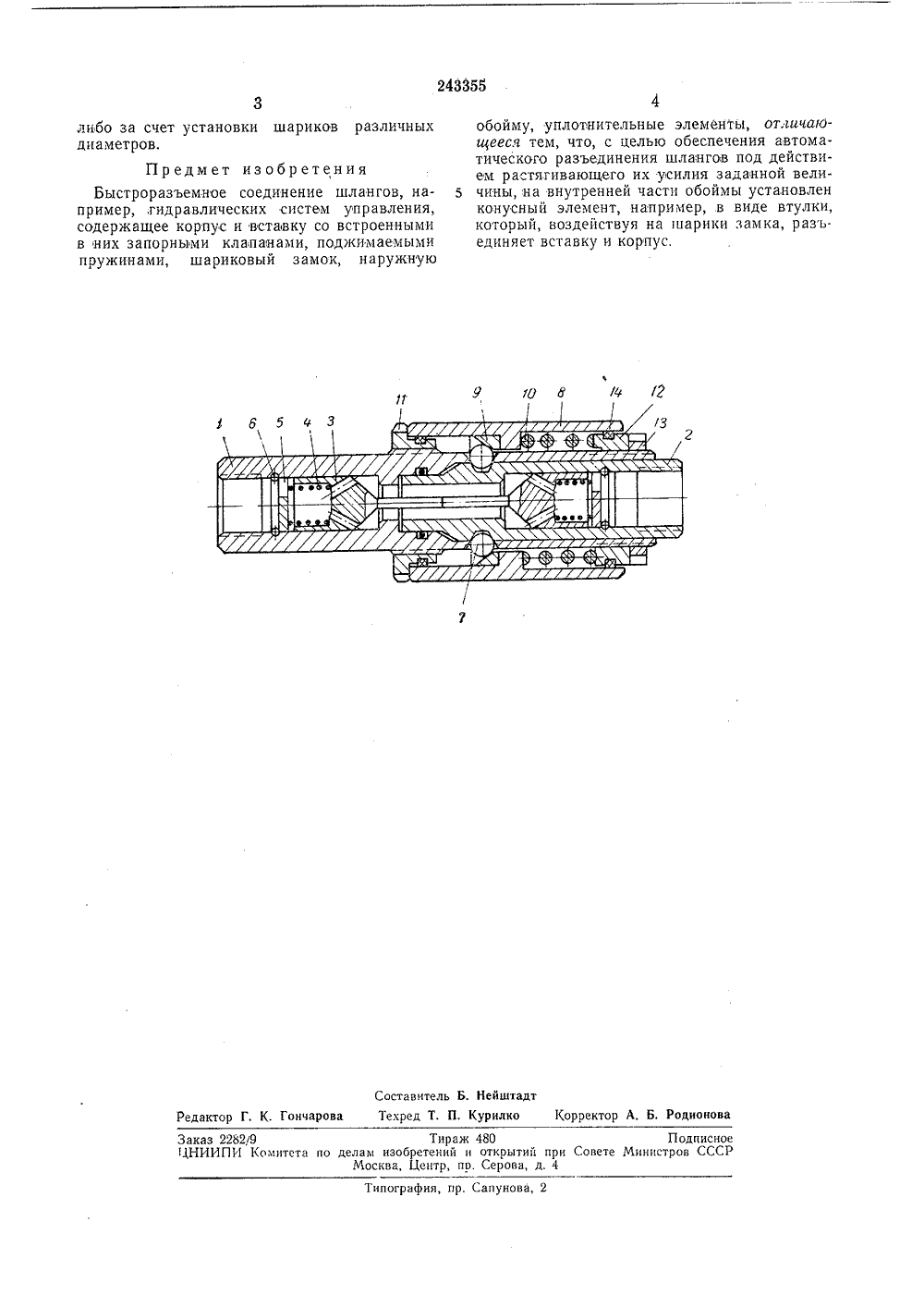

243355 Союз Советских Социалистических Республиквисимое от авт, свидетельстваявлено 17.7.1968 ( 1241892/25-8) л, 471, 11 с присоединением заявки1 П 16 оритет Комитет по делам зобретений и открытий зри Совете Министрое СССРАвторыизобретени Кейданский и Тартаковский П. Дубринский,В, П. Тарасенко Институт автомат аявител Е СОЕДИНЕНИЕ ШЛАНГОВ ЫСТРОРАЗЪ Прп введении вставки в корпус, штоки клапанов взаимодействуют между собой и, сжимая пружины 4, открывают клапаны, обеспечивая проход жидкости. Вставка и корпус 5 удерживаются в соединенном положении шариками 7, которые частью своей сферы входят в кольцевую канавку на наружной поверхности вставки. Шарики 7 прижимаются к вставке внутренней конуоной поверхностью втулки 10 9 под действием пружины 10,При возникновении растягивающего шланги усилия, шарики выталкиваются вставкой наружу из корпуса и, действуя на конусную поверхность втулки, смещают и обойму в осе вом направлении, сжимая пружину 10. Когдаобойма сместится настолько, что шарики войдут в ее цилиндрическую проточку, вставка освободится и выйдет из корпуса. Запорные клапаны перекроют выход жидкости из шлан го в.Усилие предварительного сжатия пружинывыбирается из условия легкости разъема шлангов путем смещения обоймы вручную.В некоторых пределах это сжатие может ре гулироваться с помощью пробки 12. стройка возводить утреннейем уст Грубаядолжна прнусности впример, п Известны быстроразъемные соединения шлангов, содержащие корпус и вставку со встроенными в них запорными клапанами, поджимаемыми пружинами, замокнаружную обойму. Известные соединения шлангов не обеспечивают автоматического, без посторончего вмешательства, их разъединения.Предлагаемое быстроразъемное соединение шлангов отличается от известных тем, что, с целью обеспечения автоматического разъединения шлангов под действием растягивающего их усилия заданной величины, на внутренней части обоймы установлен конусный элемент, например, в виде втулки, который воздействуя на шарики замка, разъединяет вставку и корпус.На чертеже схематически изображено опись.ваемое соединение.Соединение содержит корпус 1, вставку 2, снабженные запорными клапанами 3 с пружинами 4, Опоры 5 клапанных пружин удерживаются кольцами б. В корпусе имеется ряд радиальных конических отверстий, в которые вставленея шарики 7. Снаружи корпуса расположены обойма 8 со втулкой 9 и пружиной 1 О и пробки 11 и 12 обоймы, Положение пробки 12 фиксируется контргайкой И. Внутренние полости обоймы уплотнены войлочными сальниками 14, Соединение вставки с корпусом герметизирсвано резиновым кольцом,усилия разъема шлангов я за счет изменения коповерхности втулкч (нановки сменных втулок)Заказ 2282(9 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, по. Серова, д. 4 Типография, пр. Сапунова, 2 3либо за счет установки шариков различных диаметров.Предмет изобретенияБыстроразъемное соединение шлангов, напримергидравлических систем управления, содержащее корпус и вставку со встроенными в них запорными кладанами, поджимаемыми пружинами, шариковый замок, наружную обойму, уплотнительные элементы, отличаюи 4 ееся тем, что, с целью обеспечения автоматического разъединения шлангов под действием растягивающего их усилия заданной вели чины, на внутренней части обоймы установленконусный элемент, например, в виде втулки, который, воздействуя на шарики замка, разьединяет вставку и корпус,
СмотретьЗаявка
1241892
МПК / Метки
МПК: F16L 37/23
Метки: быстроразъемное, соединение, шлангов
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-243355-bystrorazemnoe-soedinenie-shlangov.html" target="_blank" rel="follow" title="База патентов СССР">Быстроразъемное соединение шлангов</a>
