Преобразователь амплитуд радиоимпульсов в напряжения видеоимпульсов

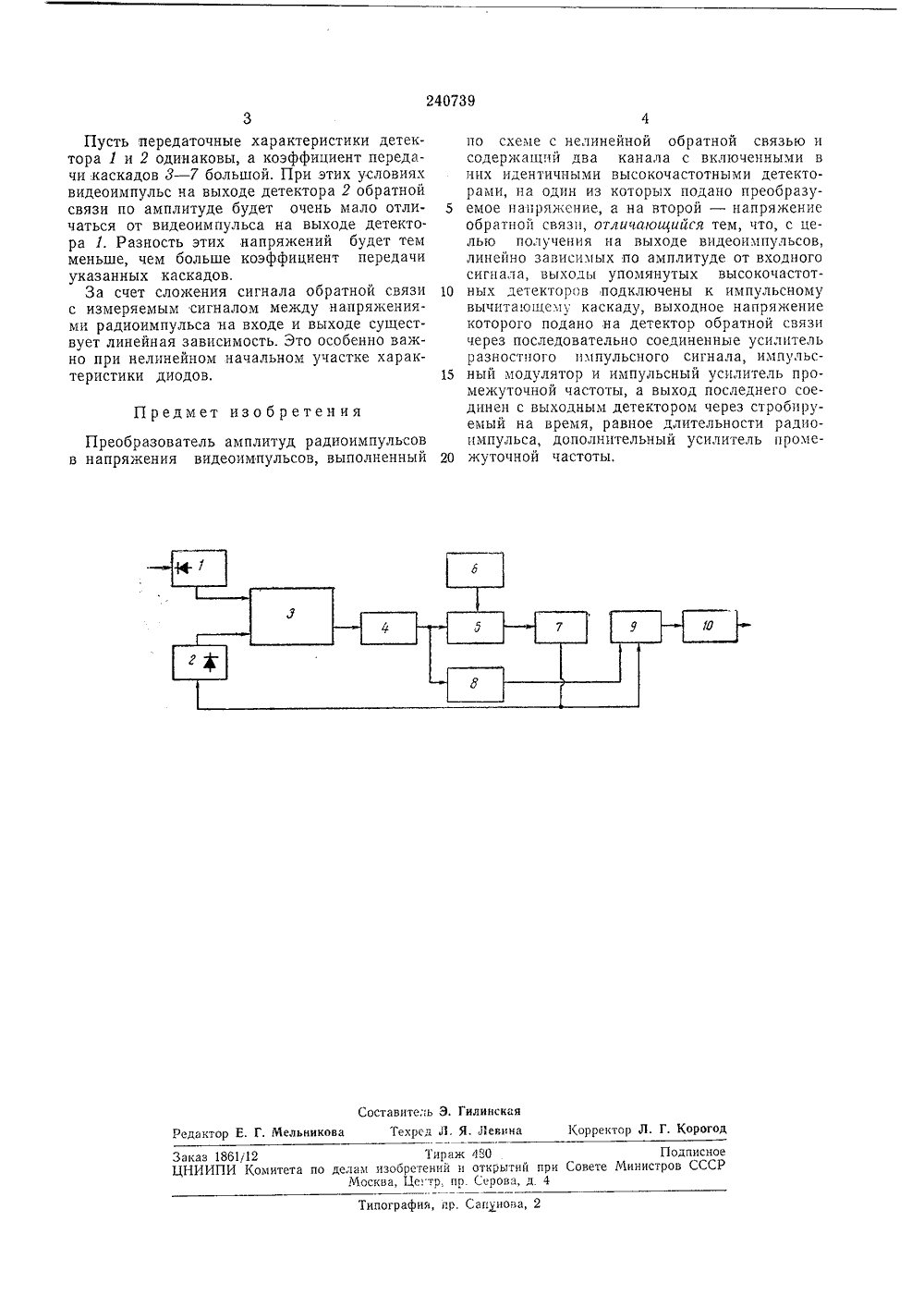

240739 Союз СоеетскикСоциалистических -"Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 30.Х 1,1967 ( 120037/26-9) Кл. 21 а 1, 3610 с присоединением заявкиПриоритет МПК Н 033(УДК 621.374088,8) Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано 01.1 Ч.1969. Бюллетень13 Дата опубликования описания 14 Х 111,1969 Авторыизобретения М. К, Назаров, Ю. Е. Мелкобродов, М. Д. Мусланова и О, Л. НикольскийЗаявитель 2рователя строб-импульса 8, усилителя 9, выходного детектора 10.Преобразователь работает следующим образом.На детектор 1 поступает преобразуемьш ра диоимпульс напряжением С,. На детектор 2 поступает радиопмпульс обратной связи напряжением Ь,о сформпрованньш в модуляторе 5 пз переменного напряжения, снимаемого с автогенератора б.Г 1 родетектпрованные детекторами 1 и 2 сигналы поступают на вычитающий импульсный каскад 3, с выхода которого снимается разностный импульсный сигнал. Этот сигнал, усиленный усилителем 4, управляет модулятором 5. Таким образом, напряжение радиоимпульса на выходе модулятора 5 зависит от разности напряжений видеоимпульсов, снимаемых с детекторов 1 и 2. Напряжение радиоимпульса,поступает на импульсный усилитель 7, усиливается и далее поступает на детектор обратной связи 2 и на выходной стробируемый усилитель промежуточной частоты 9 с выходным детектором 10. Строб-импульс поступает с формирователя 8, который запускается импульсом разностного сигнала. За счет стробирования выходного усилителя 9 ликвидируются непрерывные колебания в паузе между радиоимпульсами, которые появля. ются нз-за неполного запирания модулятора 5,В технике измерений известен ряд линейных устройств, определяющих амплитуду напряжения радиоимпульсов. Эти приборы не удовлетворяют требованию преобразования без существенных погрешностей коротких радио- импульсов с переменной скважностью.Описываемое устройство отличается тем, что цепь каждого канала после высокочастотного детектора нагружена на импульсный вычитающий каскад. Последний соединен с усп лителем разностного импульсного сигнала, а в цепь между ним и детектором обратной связи включены импульсный модулятор и усилитель промежуточной частоты, который нагружен на выходной стробируемый усилитель промежуточной частоты с выходным детектором. Этим достигается получение выходных видеоимпульсов линейно зависимых по амплитуде от входного сигнала.На чертеже показана блок-схема предла о гаемого преобразователя.Преобразователь состоит из детекторов 1 и 2 для детектирования преобразуемого сигнала и сигнала обратной связи, вычитающего импульсного каскада 3, импульсного усилп теля 4 для усиления разностного сигнала, импульсного модулятора 5, автогенератора 6, питающего импульсный модулятор непрерывным сигналом частотой 54 Мгц, импульсного усилителя промежуточной частоты 7, форми- Зо ПРЕОБРАЗОВАТЕЛЬ АМПЛИТУД РАДИОИМПУЛЬСОВ В НАПРЯЖЕНИЯ ВИДЕОИМПУЛЬСОВ3Пусть передаточные характеристики детектора 1 и 2 одинаковы, а коэффициент передачи каскадов 3 - 7 большой, При этих условиях видеоимпульс на выходе детектора 2 обратной связи по амплитуде будет очень мало отличаться от видеоимпульса на выходе детектора 1, Разность этих напряжений будет тем меньше, чем больше коэффициент передачи указанных каскадов,За счет сложения сигнала обратной связи с измеряемым сигналом между напряжениями радиоимпульса на входе и выходе существует линейная зависимость. Это особенно важно при нелинейном начальном участке характеристики диодов. Предмет изобретенияПреобразователь амплитуд радиоимпульсов в напряжения видеоимпульсов, выполненный240739 по схеме с нелинейной обратной связью и содержащий два канала с включенными в них идентичными высокочастотными детекторами, на один из которых подано преобразу емое напряжение, а на второй - напряжениеобратной связи, отличающийгя тем, что, с целью получения на выходе видеоимпульсов, линейно зависимых по амплитуде от входного сигнала, выходы упомянутых высокочастот ных детекторов подключены к импульсномувычитающсму каскаду, выходное напряжение которого подано на детектор обратной связи через последовательно соединенные усилитель разностного импульсного сигнала, импульс ный модулятор и импульсный усилитель промежуточной частоты, а выход последнего соединен с выходным детектором через стробируемый на время, равное длительности радио- импульса, дополнительный усилитель проме жуточной частоты,Составитель Э. ГилинскаяРедактор Е. Г. Мельникова Техред Л, Я, Левина Корректор Л. Г. КорогодЗаказ 1861/12 Тираж 430 Подписное ЦНИИПИ Комитета по делам изобретении и открытий при Совете Министров СССР Москва, Це. тр, пр. Серова, д. 4 Типография, пр. Сапнова, 2
