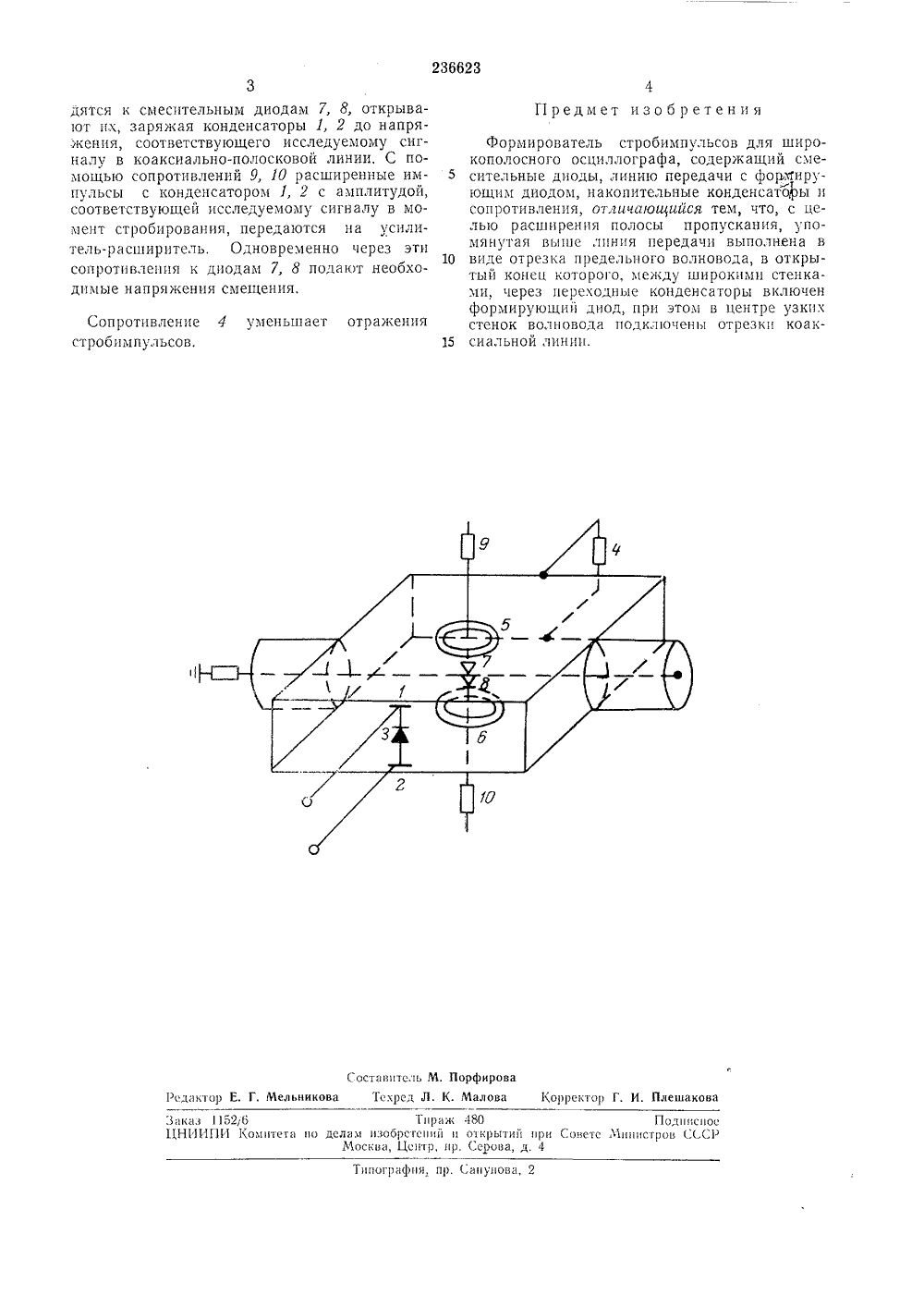

Формирователь стробимпульсов для широкополосного осциллографа

Номер патента: 1352623

Опубликовано: 15.11.1987

Авторы: Алексеева, Ермолович, Лепехин

МПК: G01R 31/00

Метки: испытания, конденсаторов, линии, формирующей

...оказывается приложенным к зарядному диоду 4 в обратном направлении, поэтому ток в основной обмотке зарядного дросселя 3 не протекает, В момент достижения током в дополнительной обмотке зарядного дросселя 3 максимального значения ксммуткрующки эле О мент 8 размыкается.При размыкании коммутирующегоэлемента 8 в основной обмотке зарядного дросселя 3 наводится вьсоксвольтный импульс ЭДС взаимоиндукции, 16 пропорциональный величине индуктивности основной обмотки зарядчого дросселя 3 к скорости спада тока в дополнительной обмотке, который оказывается приложенным к зарядному ди оду 4 в прямом направлении. Поэтомув основной обмотке зарядного дросселя 3 протекает ток и формирующая лйния с испытуемыми конденсаторами заряжается до величины...

Номер патента: 126919

Опубликовано: 01.01.1960

Автор: Тюльников

МПК: H03K 3/45

Метки: виде, выполненную, генератор, импульсов, коаксиальной, линии, линию, отрезка, содержащий, формирующую

...длительностью порядка 10 в - 10 - 12 сек., в то время как генераторы с механическими коммутаторами, установленными на концах линии, не пезволяют получить импульсы короче 10сек.Конструкция генератора изображена на чертеже,Отрезок коаксиального кабеля содержит центральную жилу 1, которая разрезана в двух местах, Средний отрезок жилы свободно перемещается в осевом направлении, поочередно касаясь торцами левого и правого отрезков жилы 1. Левая часть жилы подключена к источнику постоянного напряжения через зажим 2. Правый отрезок жилы подключен к согласованной нагрузке 3. Двигаясь по оси, средний, отрезок жилы осуществляет заряд распределенной емкости коаксиального кабеля при касании слева, и разряжает ее на нагрузку при касании справа....

Номер патента: 936000

Опубликовано: 15.06.1982

Авторы: Карабецкий, Реутов, Севастьянов, Фокичев

МПК: G08C 19/16

Метки: двухпроводной, информации, линии, передачи, приема, связи

...конденсатор 30 периодически заряжаетсядо напряжения равного по амплитуденапряжению . импульса заряда, а запериод отсутствия импульса зарядаразряжается током разряда, который определяется потребляемой мощностьюаналого-цифрового преобразователя44. Тактирование аналого-цифрового 25 преобразователя 4 Ч обеспечивается формированием импульса такта на коллекторе транзистора 33, который образуется в результате поступленияимпульса заряда конденсатора 30, зо одновременно и на резисторе 32, который совместно с резистором 27 образуют делитель напряжения, средняя точка которого соединена с базой транзистора 33. При поступлении импульса заряда возникает напряжение на базе транзистора 33 достаточное для того, чтобы он был открыт, и на коллекторе...

Номер патента: 949776

Опубликовано: 07.08.1982

Авторы: Бухаров, Герасимов, Павловский, Тананакин, Федоткин

МПК: H03H 7/00

Метки: источника, линии, передачи, питания, формирующей, электрической, энергии

...2 содержит между дисковыми электродами 9 и 1 О высоковольтный дисковый электрод 11, присоединенный к внутреннему проводнику 4, и кольцевой коммутатор 12, размещенный между краем высоковольтного дискового электрода 11 по направлению к оси линии и дисковым электродом 10. В центре формирующей линии расположена нагрузка 13, присоединенная к -дисковому электроду 10 непосредственно, а к дисковому электроду 9- через ключ 14. Источник 1 питания имеет волновое сопротивление больше, чем волновое сопротивление устройства, которое в свою очередь больше волнового сопротивления формирующей линии 2, что типично для большинства таких импульсных систем. Для упрощения рисунка уплотняющие прокладки не показаны.Устройство работает следующим образом.От...
