Формирователь прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 236522
Авторы: Батырев, Расщепл, Ростовское, Соловьев
Текст

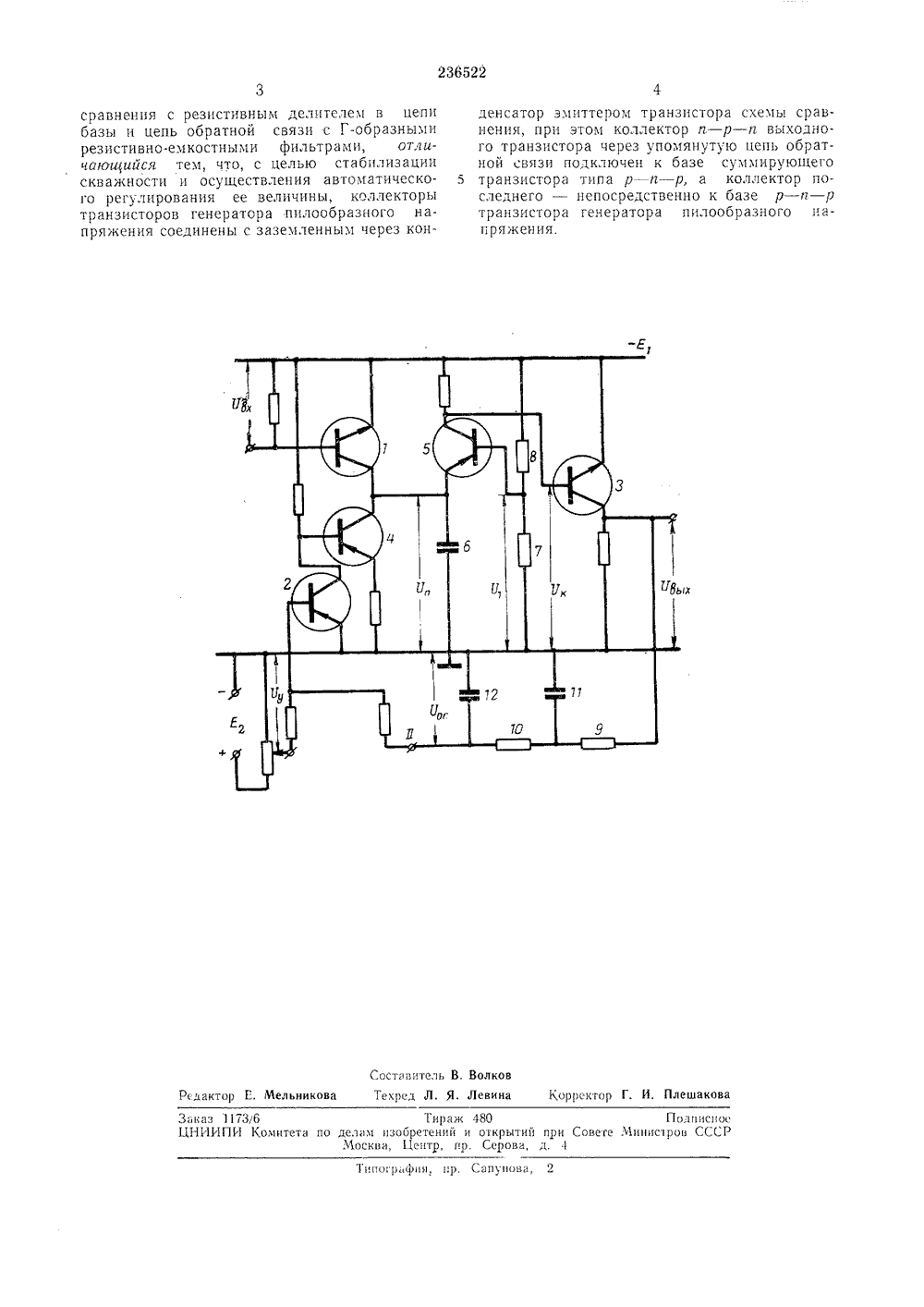

боюа Советских Социалистических РеспубликЗависимое о т. свидетельст влено 09.Х 67 ( 1201993/26-9) исоедпнением заявкиКомитет по деламбретений и открытий иоритетублпковано сеете Министров СССР 11.1969. Бюл,ень Ло П.1969 Дата опубликования описани Авторыизооретеция А, Батырев, Г, Б. Платонов, Ю, С. Расщепляев и В, М. Соловьев имени Глава ное училиМ. И. Неде ОВАТЕЛЬ ПРЯМОУГОЛЪНЪХ ИМПУЛЬСО сатор б заряжен малым по величине напряжением. С приходом импульса транзистор 1 открывается, конденсатор б заряжается, что вызывает запирание сравнивающего транзистора 5 и ограни щвающего 3. После окончания действия импульса запуска конденсатор б разрякается через транзистор 4, На транзисторе 5 сравнивается напряжение пилы с постоянным напряжением, получаемым на базе транзистора 5 посредством делителя из резисторов 7 и 8. С того момента, когда напряжение пилы сравняется с напряжением делителя, разряд конденсатора б прекращается, напряжение на коллекторе транзистора 5 резко падает и транзистор 3 открывается. Так как напряжение на конденсаторе б изменяется по линейному закону, то и схема на транзисторах 1 и 4 работает как генератор пилообразного напряжения.Посредством цепи обратной связи, выполненной на резисторах 9 и 10 и конденсаторах 11 и 12, автоматически регулируется длительность выходных импульсов с поддержанием постоянства величины их скважности. ия скважкого регу изобретения дм Форм ирователсодержащий ген кения на разно ранзиКонден Заявитель Ростовское высшее командно-инже маршала артиллериИзвестны генераторы прямоугольных импульсов, содержащие двуплечий триггер, два генератора пилообразного напряжения и две схемы сравнения этого напрякения с опорным напряжением.Недостатком известных формирователей является их относительная сложность, что вызывает пониженную стабильность работы устройства в целом. Длительность выходных импульсов, применяемая в нем, регулируется вручную.В описываемом устройстве указанные недостатки устранены за счет того, что коллекторы транзисторов генератора пилообразного напряжения соединены с заземленным через конденсатор эмиттером транзистора схемы сравнения, при этом коллектор гг - р - гг, выходного транзистора через упомянутую цепь обратной связи подключен к базе суммирующего транзистора типа р - а - р, а коллектор последнего - непосредственно к базе р - и - р транзистора генератора пилообразного напряжения.Цель изобретения - стабилизацности и осуществление автоматичеслирования ее величины.Электрическая схема предлагаемого изобретения приведена на чертеже,При отсутствии импульсов запуска т сторы 1 - 3 заперты, а 4 и 5 открыты. прямоугольных импульсов, ратор пилообразного напрялярных транзисторах, схему-Е Соста 31 тель В, ВолковРедактор В. Мельникова Техрсд Л. Я. Левина хоррсктор Г. И. Плешаков Заказ 1736ЦНИИПР Кохитста по делам изоМосква,Тираж 480 Подписпос тений и открытий при Совете Минисров СССР тр, пр. Ссрова, д, 4 порафаил, пр. Сапунова, 2 сравнения с резистивным делителем в цепи базы и цепь обратной связи с Г-образными резистивно-емкостными фильтрами, отличающийся тем, что, с целью стабилизации скважн ости и осуществления автоматического регулирования ее величины, коллекторы транзисторов генератора пилообразного напряжения соединены с заземленным через конденсатор эмиттером транзистора схемьсравнения, при этом коллектор и - р - и выходного транзистора через упомянутую цепь обратной связи подключен к базе суммирующего 5 транзистора типа р - п - р, а коллектор последнего - непосредственно к базе р - и - р транзистора генератора пилообразного на- пряжения
СмотретьЗаявка
1201993
Б. А. Батырев Г. Б. Платонов, Ю. С. Расщепл, В. М. Соловьев, Ростовское высшее командно инженерное училище имени Главного маршала артиллерии М. И. Неделина
МПК / Метки
МПК: H03K 3/282
Метки: импульсов, прямоугольных, формирователь
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-236522-formirovatel-pryamougolnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь прямоугольных импульсов</a>
